74HC595 是一款非常常用且重要的串入并出移位寄存器集成电路芯片。它在数字电路和微控制器系统中扮演着关键角色，主要功能和作用如下：

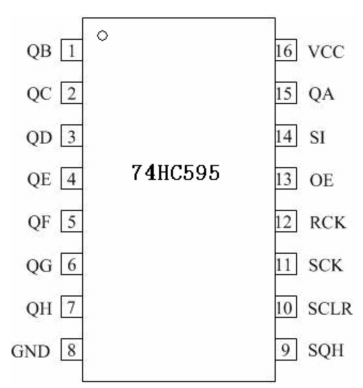

核心功能
-
串行输入，并行输出 (Serial-In, Parallel-Out - SIPO)：
- 串行输入： 一次一位地接收数据（通过
DS或SER引脚输入）。 - 并行输出： 同时提供 8 位并行数据输出（通过
Q0到Q7引脚）。数据在内部经过移位操作后一次性出现在这 8 个引脚上。
- 串行输入： 一次一位地接收数据（通过
-
移位寄存器 (Shift Register)：
- 芯片内部的核心是一个 8 位的移位寄存器。
- 在
SH_CP引脚（移位寄存器时钟输入/串行时钟，也称为SRCLK）的上升沿，输入端 (DS) 的状态会被读入移位寄存器的第一位 (Q0)。 - 同时，寄存器中已有的数据会向高位移动一位（
Q0->Q1,Q1->Q2, ... ,Q6->Q7）。这样，随着时钟脉冲的到来，数据就从最低位 (Q0) 开始，一位接一位地被移入寄存器。
-
存储寄存器 / 输出锁存器 (Storage Register / Output Latch)：
- 移入移位寄存器的 8 位数据并不会立即出现在输出引脚上。
- 另一个寄存器——存储寄存器，负责保存来自移位寄存器的 8 位数据。
- 在
ST_CP引脚（存储寄存器时钟输入/锁存时钟，也称为RCLK）的上升沿，移位寄存器中的当前 8 位数据会被一次性、同时地拷贝到存储寄存器中。 - 存储寄存器的内容才最终出现在
Q0到Q7这 8 个输出引脚上。 - 这个机制允许你在更新移位寄存器中的数据时，保持当前输出引脚的状态不变，只有在需要更新输出时才触发锁存，避免了输出毛刺。
-
高有效输出：
- 输出
Q0-Q7是标准的高有效输出（逻辑高电平约等于VCC，逻辑低电平约等于GND），不能直接驱动大电流负载（如 LED，通常需要串联限流电阻或使用驱动晶体管）。
- 输出
-
输出使能 (OE)：
OE引脚（输出使能）控制输出引脚的三态门。- 当
OE为低电平时，存储寄存器的内容被允许输出到Q0-Q7引脚。 - 当
OE为高电平时，输出引脚Q0-Q7变为高阻抗状态(Hi-Z)，相当于断开连接，此时输出不影响外部电路。这允许总线上挂载多个设备。
主要作用
-
微控制器 IO 口扩展 (I/O Expansion)：
- 这是最核心、最重要的作用。 微控制器 (如 Arduino, 单片机) 的 GPIO (通用输入输出) 引脚数量通常有限。
- 74HC595 只需要占用微控制器的 3 个引脚 (串行数据
DS/SER, 移位时钟SH_CP/SRCLK, 锁存时钟ST_CP/RCLK) 就能控制 8 个输出 (Q0-Q7)。 - 通过级联多个 74HC595 (将第一个芯片的
Q7'/QH'/SER_OUT引脚连接到第二个芯片的DS/SER引脚，并共享SH_CP和ST_CP)，可以用微控制器的 同样 3 个引脚 扩展出几乎无限多的输出端口 (16位、24位、32位等)。大大节省了微控制器宝贵的 IO 资源。
-
驱动 LED / 数码管：
- 利用其并行输出能力，可以非常方便地驱动 LED 阵列、7 段数码管等。一个芯片可以独立控制 8 个 LED 的亮灭。
-
驱动继电器/开关：
- 通过其输出控制外部驱动电路 (如晶体管、ULN2803 等)，可以用来驱动继电器、电磁阀或其他需要数字信号控制的开关设备。
-
简单的数据缓冲：
- 可以将微控制器发送的串行数据转换为并行数据，供其他需要并行输入的设备使用。
-
降低微控制器驱动负载：
- 当需要驱动的负载数量很多时，微控制器的一个引脚可能不够驱动能力。74HC595 的输出能力（虽然每个引脚也不很强）分担了驱动任务，并且微控制器只需要驱动74HC595的输入引脚（负载很轻）。
关键特性总结
- 工作原理： 串行输入 (1位) -> 时钟移位 (内部8位移位寄存器) -> 锁存更新 (存储寄存器) -> 并行输出 (8位)。
- 核心价值： 用少数微控制器 IO (3个) 扩展出大量输出端口 (8个 per chip)，可级联扩展。
- 控制优势： “移位”和“锁存”两步操作，避免了输出过程中的信号闪烁。
- 工作电压： 通常为 2V 至 6V (兼容 3.3V 和 5V 系统)。
- 兼容性： 可以替代或兼容 74LS595, 74HC164 (功能略有不同)，是 Arduino 等开发板常用的扩展芯片。
总之，74HC595 通过其高效的串入并出和移位寄存器功能，成为了在资源有限的微控制器系统中扩展数字输出接口的最经济、最常用和最灵活的选择之一。如需深入了解具体参数，建议查阅官方数据手册（Datasheet）。
