以下是 74HC595 的详细引脚图及功能说明（基于标准的 16引脚DIP/SOIC封装）：
引脚图排列（顶视图）
+---+--+---+
Q1 --|1 +--+ 16|-- VCC (电源正极)
Q2 --|2 15|-- Q0 (输出0)
Q3 --|3 14|-- DS (串行数据输入)
Q4 --|4 13|-- OE (输出使能，低有效)
Q5 --|5 74HC 12|-- ST_CP (存储寄存器时钟)
Q6 --|6 595 11|-- SH_CP (移位寄存器时钟)
Q7 --|7 10|-- MR (主复位，低有效)
GND --|8 9|-- Q7S (串行输出)
+------------+注：引脚1左侧的小圆点/缺口标记为芯片方向基准。
引脚功能详解
-
DS (Serial Data Input)
- 引脚14
- 串行数据输入端，数据在
SH_CP上升沿移入移位寄存器。
-
SH_CP (Shift Register Clock)
- 引脚11
- 移位寄存器时钟。上升沿时，
DS的数据移入寄存器，已有数据向Q7S方向移动。
-
ST_CP (Storage Register Clock)
- 引脚12
- 存储寄存器时钟（锁存时钟）。上升沿将移位寄存器的数据复制到输出锁存器，更新输出状态。
-
OE (Output Enable)
- 引脚13
- 输出使能（低电平有效）。接低电平时允许输出；接高电平时输出高阻态（关闭显示）。
-
MR (Master Reset)
- 引脚10
- 主复位（低电平有效）。接低电平时清空移位寄存器（输出不受影响）；正常工作接高电平。
-
Q0-Q7 (Parallel Outputs)
- 引脚15, 1-7
- 8位并行输出端（Q0=引脚15, Q1=引脚1, ..., Q7=引脚7）。输出电流能力约±35mA（5V供电）。
-
Q7S (Serial Output)
- 引脚9
- 移位寄存器末位输出。用于级联时传递给下一片74HC595的
DS端。
-
VCC (Power Supply)
- 引脚16
- 电源正极（+2.0V ~ +6.0V），通常接+5V。
-
GND (Ground)
- 引脚8
- 电源接地。
关键功能特点
- 串入并出扩展：通过串行输入控制8个并行输出，节省MCU引脚。
- 级联能力：通过
Q7S串联多个芯片，扩展输出位数（如16位需2片）。 - 双重缓冲：移位过程不影响当前输出（更新需
ST_CP上升沿）。 - 输出控制：
OE可快速关闭所有输出（用于PWM调光或节能）。
工作流程
SH_CP上升沿：DS数据移入移位寄存器，原数据右移一位（Q7S输出移出位）。ST_CP上升沿：将移位寄存器的数据锁存到输出寄存器。OE置低：使能输出（否则输出高阻态）。
? 应用提示：典型驱动代码需按顺序操作：
- 拉高
ST_CP→ 2. 按位写入DS并触发SH_CP→ 3. 拉高ST_CP更新输出。
如需引脚实物图或时序图，可进一步提供参考资料链接！
74hc595引脚图及功能
74HC595是在单片机系统中常用的芯片之一，他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片， 使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制
2021-07-02 14:40:11
74hc595引脚图及功能表
3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。 74HC595引脚图及功能表： 74HC595引脚
2021-07-01 10:10:29
74HC595芯片的作用是什么
个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。74HC595引脚图74HC595管脚功能我选用的单片机型号为：S...
尼克wo
2021-07-22 07:05:56
74HC595的工作原理是什么，怎么使用
内部工作原理74HC595时一款漏极开路输出的CMOS移位寄存器，输出端为可控的三态输出，亦能串行输出控制下一级级联芯片，其移位时钟频率高达25MHz。二、74HC595引脚的简...
tianyu5655
2021-11-29 08:27:35
74HC595具有哪些引脚功能
74HC595介绍介绍引脚介绍寄存器与数据移位寄存器存储寄存器时序图介绍74HC595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。在SCK 的上升沿，串行数据由SDL输入到内部的8
IC大当家ac
2021-12-07 06:28:43
移位寄存器74HC595芯片编程的相关资料分享
：74HC595是典型的移位串转并三态输出驱动器。8 位并行三态输出，并且可以级联输出。74HC595引脚功能：74HC595时序图 ：74HC595传输2字节过程：2. 软件编程定义595的控制管脚，并在初始化函数配置标准IO口模式，即2.2，2.3，2.4配置成低电平注
zaichenxi
2021-12-07 07:40:10
如何实现74HC595驱动数码管显示
4、数码管显示数码管驱动电路采用2片74HC595芯片进行IO扩展，仅仅只需3Pin即可驱动需要16位引脚的数码管。74HC595是一个8位串行输入、并行输出的位移缓存器。只有对74HC595
维生素B2
2021-12-07 07:29:59
74HC595怎么使用
。74HC595的控制端说明/MR（10脚）：低电平时将移位寄存器的数据清零。通常我将它接Vcc。SH_CP（11脚）：上升沿时数据寄存器的数据移位。Q0->Q1->Q2-->Q3-->...-->Q7;下降沿移位寄存器数据不变。（脉冲宽度：5V时，大于几十纳秒
人走了
2021-12-07 06:46:57
描述74hc595芯片的引脚功能
74HC595是一款8位移位寄存器芯片，拥有广泛的应用领域。它具有多种引脚功能，下面将详细介绍每个引脚的功能及其用途。 引脚1 (SER): 串行数据输入 SER引脚是74HC595的串行数据输入
2023-12-18 17:17:09
如何使用HAL 库的SPI实现74HC595芯片控制
使用HAL 库的SPI实现74HC595芯片控制先简单看一下原理图：原理图是简单的级联方式，如图所示可用三个字节，例如：先写入第一个字节0000 0000控制的数据是右边74HC595芯片所有引脚为
kingnet9999
2021-12-07 07:17:32
74hc595的功能及作用
74hc595是一种串行输入并行输出的移位寄存器，是TTL逻辑门的CMOS版本，具有低功耗、高速度、低噪声等优点，因此被广泛应用于数字电路设计中。下面介绍74hc595的功能及作用。
2023-06-07 18:13:13
74HC595芯片的运用原理是什么
并行输出数据三态输出(三态:低电平、高电平和高阻态)输出寄存器可以直接清除具有100MHz的移位频率能串行输出控制下一级级联芯片输出端的输出可以被保流二、74HC595的引脚说明芯片数据端说明：Q0...
飞雪9366
2021-12-07 07:00:20
74HC595是如何去驱动数码管的
74HC595是什么？74HC595有何作用？74HC595的管脚有哪些功能？74HC595是如何去驱动数码管的？
尼克wo
2021-08-02 09:54:34
74hc595的功能及作用是什么
74HC595是一款常用的8位串行输入、并行输出的移位寄存器，广泛应用于LED显示、驱动继电器、电机控制等领域。 74HC595的功能及作用 在数字电子领域，74HC595是一款非常受欢迎的集成电路
2024-10-21 09:57:47

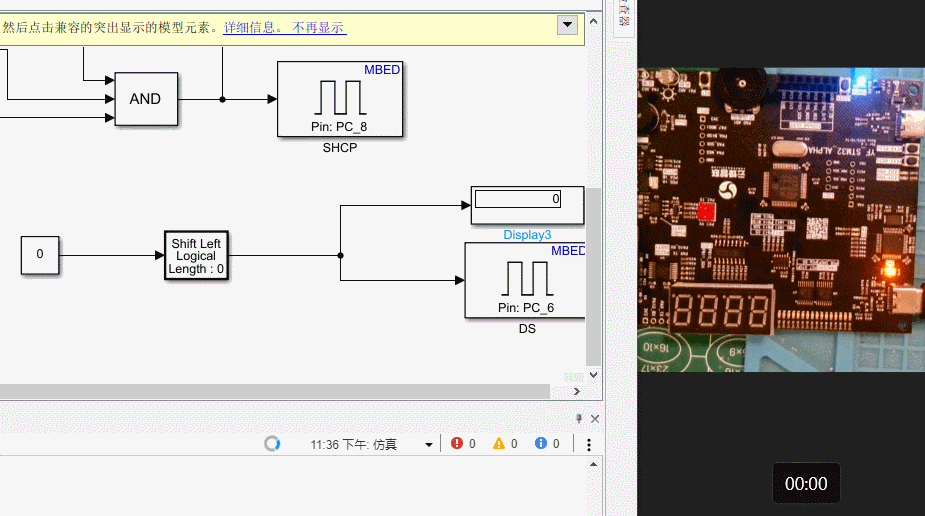

使用74HC595驱动LED流水灯实验
