好的，这是 74LS190 (同步可逆计数器) 的引脚图和功能真值表的中文说明：
74LS190 引脚图 (顶视图，缺口朝上)
┌──────────┐
CP |1 16| Vcc (电源 +5V)
CTEN |2 15| Q0 (输出最低位)
D0 |3 14| Q1
D1 |4 13| Q2
D2 |5 12| Q3 (输出最高位)
D3 |6 11| LOAD
U/D |7 10| MAX/MIN (最大/最小输出)
GND |8 9| RCO (行波时钟输出)
└──────────┘引脚功能说明 (中文):
- CP (Clock Pulse, 时钟脉冲输入): 计数器的时钟输入端。在 上升沿 (↑) 时，根据其他控制引脚的状态进行计数、加载或保持操作。
- CTEN (Count Enable Input, 计数使能输入): 低电平有效 (
L) 的使能端。CTEN = L: 允许计数器在时钟上升沿执行计数或并行加载操作。CTEN = H: 禁止计数和加载，计数器保持当前状态。
- D0, D1, D2, D3 (Parallel Data Inputs, 并行数据输入, D0是最低位): 用于将数据并行加载到计数器的输入端。
- Q0, Q1, Q2, Q3 (Parallel Outputs, 并行输出, Q0是最低位, Q3是最高位): 计数器的状态输出端。当前计数值反映在这些引脚上（二进制码）。
- LOAD (Load Enable Input, 加载使能输入): 低电平有效 (
L) 的异步并行加载控制端。LOAD = L: 无论时钟状态如何，立即将 D0-D3 输入端的数据加载到计数器中，成为新的计数值（Q0-Q3 立即变为 D0-D3）。LOAD = H: 计数器在时钟上升沿响应计数操作（受 CTEN 和 U/D 控制）。
- U/D (Up/Down Input, 加/减计数控制输入):
U/D = L: 减法计数模式（减计数）。U/D = H: 加法计数模式（加计数）。
- MAX/MIN (Max/Min Output, 最大/最小值输出): 当计数器达到其 最大 (加法计数时为 15/1111，
U/D=H) 或 最小 (减法计数时为 0/0000，U/D=L) 值时，输出 高电平 (H)。在其他计数值时输出低电平 (L)。用于检测计数器是否达到边界。 - RCO (Ripple Clock Output, 行波时钟输出): 当计数器达到其 最大 (加法计数时) 或 最小 (减法计数时) 值 并且 CTEN 为低电平 (
CTEN = L) 时，在一个完整的时钟周期内输出一个 低电平 (L) 脉冲（在下一个时钟上升沿变低，在下下个时钟上升沿恢复高）。这个低脉冲通常用作级联下一个计数器（如74LS190/191/192/193）的时钟输入，用于扩展计数器位数。当未达到边界或 CTEN 为高时，RCO 为高电平 (H)。 - GND (Ground, 地): 电源地 (0V)。
- Vcc (Supply Voltage, 电源): 正电源引脚 (+5V)。

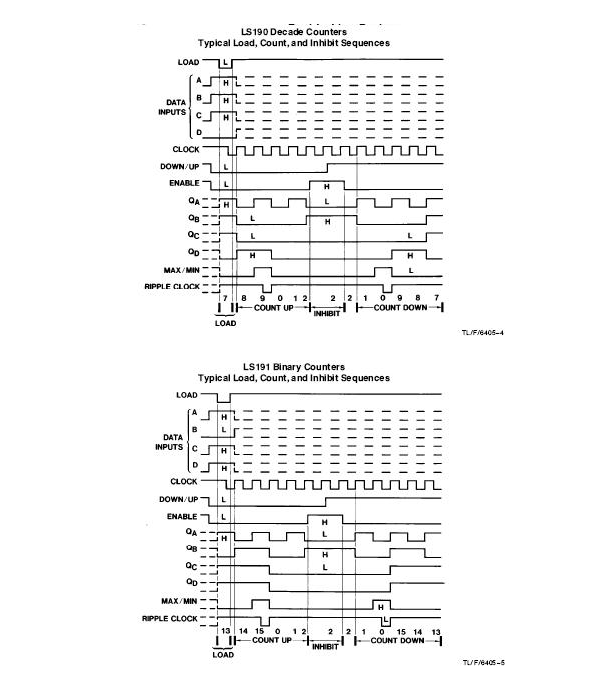

74LS190 功能真值表 (中文)
| LOAD | CTEN | CP | U/D | 功能说明 (在 CP 上升沿 ↑) | MAX/MIN | RCO |
|---|---|---|---|---|---|---|
| L | X | X | X | 异步并行加载：将 D0, D1, D2, D3 数据加载到 Q0-Q3 | 见注1 | 见注2 |
| H | L | ↑ | H | 加法计数 (加1)：Q0-Q3 + 1 → Q0-Q3 | 见注1 | 见注2 |
| H | L | ↑ | L | 减法计数 (减1)：Q0-Q3 - 1 → Q0-Q3 | 见注1 | 见注2 |
| H | H | X | X | 保持: 计数器状态保持不变 (Q0-Q3 不变) | 见注1 | H |
符号说明:
L：低电平 (Low, ≈0V)H：高电平 (High, ≈5V)X：任意状态 (Don't Care, 高或低均可，不影响结果)↑：时钟信号由低变高（上升沿）→：运算结果被载入/输出到
真值表注释:
- MAX/MIN: 仅当计数器达到其当前计数模式（由 U/D 决定）下的边界值时输出
H，否则输出L。加载、计数或保持操作都可能使计数值达到边界。 - RCO:
- 当
LOAD = L时，RCO 的状态不确定，依赖于内部异步加载过程。设计时不能依赖此时的 RCO 电平。 - 当
LOAD = H且CTEN = L时:- 在 CP 上升沿执行计数操作后，如果新的计数值达到该 U/D 模式下的边界值 (加法到满值或减法到 0)，则 RCO 会输出一个时钟周期的低电平脉冲（在下一个 CP 上升沿变低，在下下个 CP 上升沿恢复高）。
- 如果新的计数值未达到边界值，RCO 保持为
H。 - 如果
CTEN = H，无论计数值是多少，RCO 固定输出H(见保持模式)。
- 当
总结： 74LS190 是一个带并行加载、同步加/减功能的十进制计数器（其实是 BCD 码，0-9，但因用户问的是190型号，这里说明190是BCD 0-9计数；而191是4位二进制0-15计数），可通过 LOAD 异步预置初值，通过 U/D 选择计数方向，通过 CTEN 控制计数使能，并有 MAX/MIN 和 RCO 引脚用于边界检测和多片级联扩展。所有操作的核心触发条件是时钟 CP 的上升沿（LOAD 操作除外，它是异步的）。
