stm32 频率测量电路

分享:

在STM32中实现频率测量,通常需要结合硬件电路和软件算法。以下是几种常用的方法及对应的电路设计要点:


一、硬件电路设计

  1. 信号调理电路

    • 电压钳位:使用二极管(如1N4148)进行3.3V钳位,防止输入信号超过STM32 GPIO的耐压值(3.3V)。
      钳位电路示例
    • 分压电阻:若输入信号幅度较高(如5V或12V),使用电阻分压(如10kΩ + 20kΩ)将电压降至3.3V以内。
    • 施密特触发器:通过运放(如LM393)或专用芯片(如74HC14)将正弦波/噪声信号转换为方波,提高边沿陡峭度。
  2. 滤波电路

    • RC低通滤波:在信号输入端串联电阻(如1kΩ)并并联电容(如100pF),滤除高频噪声。
  3. 保护电路

    • ESD保护:在信号输入端并联TVS二极管(如SMAJ3.3A),防止静电损坏。

二、软件实现方法

1. 输入捕获法(适合中低频,1Hz~1MHz)

  • 原理:利用定时器的输入捕获功能,测量信号周期。
  • 硬件连接
    信号输入到支持输入捕获的定时器通道(如TIM2_CH1,对应PA0引脚)。
  • 代码配置
     // 初始化TIM2为输入捕获模式
     TIM_ICInitTypeDef ic;
     ic.TIM_Channel = TIM_Channel_1;
     ic.TIM_ICPolarity = TIM_ICPolarity_Rising; // 上升沿触发
     ic.TIM_ICSelection = TIM_ICSelection_DirectTI;
     ic.TIM_ICPrescaler = TIM_ICPSC_DIV1;
     ic.TIM_ICFilter = 0x0;
     TIM_ICInit(TIM2, &ic);
  • 计算频率
    记录两次上升沿的时间差 ( T ),频率 ( f = 1/T )。

2. 外部中断+定时器法(适合低频,1Hz~100kHz)

  • 原理:通过外部中断记录边沿次数,结合定时器计算单位时间内的脉冲数。
  • 硬件连接
    信号输入到支持外部中断的引脚(如PA0-EXTI0)。
  • 代码片段
     // 配置外部中断
     EXTI_InitTypeDef exti;
     exti.EXTI_Line = EXTI_Line0;
     exti.EXTI_Mode = EXTI_Mode_Interrupt;
     exti.EXTI_Trigger = EXTI_Trigger_Rising;
     exti.EXTI_LineCmd = ENABLE;
     EXTI_Init(&exti);

3. 定时器外部时钟模式(适合高频,1MHz~50MHz)

  • 原理:将外部信号作为定时器的时钟源,直接计数脉冲。
  • 硬件连接
    信号输入到定时器的外部时钟输入引脚(如TIM2_ETR对应PA0)。
  • 代码配置
     // 配置TIM2为外部时钟模式
     TIM_ETRClockModeConfig(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0);
     TIM_SetCounter(TIM2, 0);
     TIM_Cmd(TIM2, ENABLE);
  • 计算频率
    在固定时间(如1秒)内读取计数器值,直接得到频率。

三、关键注意事项

  1. 信号幅度:确保输入信号不超过3.3V,必要时使用分压或运放调理。
  2. 抗干扰设计:高频信号建议使用屏蔽线,并靠近MCU引脚布局。
  3. 定时器频率限制:STM32定时器的最大输入频率通常为系统时钟的一半(如72MHz系统下为36MHz)。
  4. 软件滤波:在代码中增加滑动平均或中值滤波,提高稳定性。

四、参考电路图

信号输入 → [分压电阻] → [施密特触发器] → [RC滤波] → [钳位二极管] → STM32 GPIO

根据具体需求选择合适的方法,并优化硬件和软件设计以提高精度和抗干扰能力。

浅谈频率测量电路的硬件设计

近年来,随着电子信息产业的快速发展,频率信号测量在各个领域的应用越来越广泛。然而,以往由逻辑电路和时序电路设计的频率计一般测量频率范围较小,运行速度较慢。基于单片机的频率测量电路的方法介绍了就是被

2022-12-01 15:26:57

频率测量电路中的硬件设计

来源:罗姆半导体社区  近年来,随着电子信息产业的快速发展,频率信号测量在各个领域的应用越来越广泛。然而,以往由逻辑电路和时序电路设计的频率计一般测量频率范围较小,运行速度较慢。基于单片机的频率

2022-12-09 10:43:48

使用示波器测量共射极放大电路频率响应

共射极放大电路作为电子电路中常用的放大结构,其频率响应是衡量其性能的重要指标之一。频率响应描述了电路在不同频率输入信号下的增益变化情况,通过测量和分析共射极放大电路频率响应,可以深入了解电路的性能

2024-05-27 15:49:39

使用STM32输入捕获测量频率有何问题吗

使用STM32输入捕获测量频率问题使用芯片:STM32F030RCT6在使用输入捕获对外部信号脉冲进行计数的时候,当检测到输入脉冲时单片机会进入中断,此时不能在中断中做耗时的动作,如延时或打印计数

王伟01 2022-01-06 08:18:48

如何利用STM32测量PWM的波频率及占空比?

如何利用STM32测量PWM的波频率及占空比?

切克切克闹 2021-11-18 07:00:51

使用STM32进行脉冲频率测量

STM 32——TIM定时器频率测量1.定时器不同工作模式的配置在使用STM32进行脉冲频率测量时,免不了会碰上TIM定时器的配置问题,这里做一个简单介绍1.1计数器模式首先我们选择内部时钟

站着幻想 2021-08-12 06:26:33

如何用示波器测量谐振频率及电感

在电子工程领域中,谐振频率和电感是两个非常重要的参数。谐振频率决定了电路在特定频率下的响应特性,而电感则反映了电路中的电流与电压之间的相位关系。示波器作为一种重要的电子测量工具,能够直观地显示电信号

2024-05-27 15:45:39

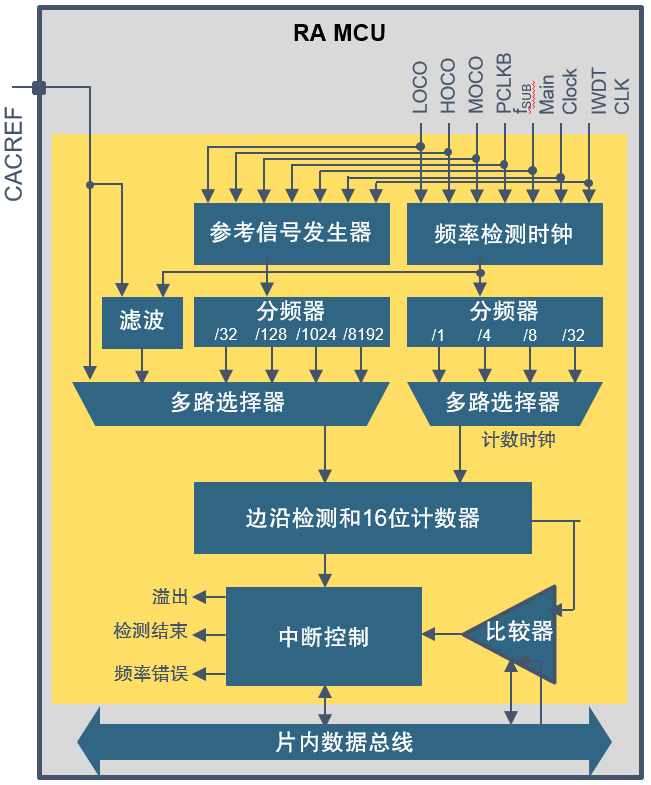

用时钟频率精度测量电路进行时间校验
