在STM32微控制器中，ADC差分模式用于测量两个输入引脚（正端和负端）之间的电压差。这种模式可以有效抑制共模噪声，适用于高精度测量场景（如传感器电桥、电流检测等）。以下是关键点说明：
1. 差分模式的特点
- 输入范围：差分电压范围由参考电压（VREF+和VREF-）决定，通常为±VREF。
- 结果表示：输出值为有符号数（二进制补码格式），需注意符号位处理。
- 精度提升：消除共模干扰，适合小信号放大后的测量。
2. 支持的STM32型号
- STM32F3系列（如F303）：内置高精度差分ADC。
- STM32G4、L4、H7等系列：多数支持差分输入。
- 部分F1/F4型号：可能不支持，需查阅具体型号的《参考手册》。
3. 配置步骤（以HAL库为例）
(1) 启用ADC和GPIO时钟
__HAL_RCC_ADC1_CLK_ENABLE();
__HAL_RCC_GPIOA_CLK_ENABLE(); // 假设使用PA1和PA2(2) 配置GPIO为模拟输入
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_1 | GPIO_PIN_2; // 正端PA1，负端PA2
GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);(3) 初始化ADC并设置差分模式
ADC_ChannelConfTypeDef sConfig = {0};
hadc1.Instance = ADC1;
hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
hadc1.Init.ContinuousConvMode = ENABLE;
hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT; // 数据右对齐
hadc1.Init.NbrOfConversion = 1;
HAL_ADC_Init(&hadc1);
// 配置差分通道
sConfig.Channel = ADC_CHANNEL_1; // 正端通道（如PA1）
sConfig.Rank = ADC_REGULAR_RANK_1;
sConfig.SingleDiff = ADC_DIFFERENTIAL_ENDED; // 设置为差分模式
sConfig.SamplingTime = ADC_SAMPLETIME_47CYCLES_5;
HAL_ADC_ConfigChannel(&hadc1, &sConfig);(4) 校准并启动ADC
HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED); // 部分型号需校准
HAL_ADC_Start(&hadc1);(5) 读取差分值
HAL_ADC_PollForConversion(&hadc1, 100); // 等待转换完成
int32_t raw_value = (int32_t)HAL_ADC_GetValue(&hadc1); // 有符号原始值
float voltage_diff = raw_value * (VREF / 4096.0f); // 转换为电压差（12位分辨率）4. 注意事项
- 负端限制：负端输入电压必须在ADC允许范围内（通常≥VREF-）。
- 通道配对：某些型号的差分通道需固定配对（如CH1和CH2），需查阅数据手册。
- 噪声抑制：尽量缩短走线，使用屏蔽线或差分放大器预处理信号。
- 结果处理：若结果为负，表示负端电压高于正端，需保留符号位计算。
5. 常见问题
-
Q：差分模式的最大电压差是多少？
A：通常为±VREF（例如VREF=3.3V时，范围为-3.3V至+3.3V），但具体值需参考手册。 -
Q：如何提高差分测量精度？
A：使用外部参考电压、优化PCB布局、增加采样周期和硬件滤波。 -
Q：HAL库中未找到差分配置选项？
A：可能是型号不支持，或需使用LL库直接操作寄存器（如ADCx->DIFSEL）。
通过以上配置，您可以利用STM32的ADC差分模式实现高精度差分信号采集。建议结合具体型号的《参考手册》验证寄存器配置细节。
STM32L476RG差分ADC的问题求解
我正在开发一个使用 STM32L476RG 微控制器的项目，在差分配置中使用 ADC 时遇到了问题。当使用配置为差分的 ADC 时，ADC 的输出与配置为单端通道时相同，这意味着它包含 1/2
tianyu5655
2023-01-12 07:21:08
请问全差分ADC与伪差分ADC相比优势在哪里？
大家好，遇到一个疑惑，要对原来做的系统改进，原系统用的是伪差分ADC，单端信号输入，现在想改为真差分ADC，但是传感器输出的是单端信号，所以在ADC之前要用一个单端转差分的模块，就想问一下，这么做的效果在理论上是不是会好点，还有全差分ADC与伪差分ADC相比优势在哪里，谢谢。
飞雪9366
2023-12-15 08:22:16
差分ADC中不同电阻容差对THD性能的影响
本应用笔记解释了输入端相同值电阻的不同容差如何改变全差分ADC的THD性能。电阻器的成本随着容差每降低一次而显著变化
2023-01-12 09:38:23
高速差分ADC驱动器设计指南
大多数现代高性能ADC使用差分输入抑制共模噪声和干扰。 由于采用了平衡的信号处理方式，这种方法能将动态范围提高2倍，进而改善系统总体性能。 虽然差分 输入型 ADC也能接受单端输入信号，但只有在输入差分信号时才能获得最佳ADC性能。
2023-02-23 11:58:39

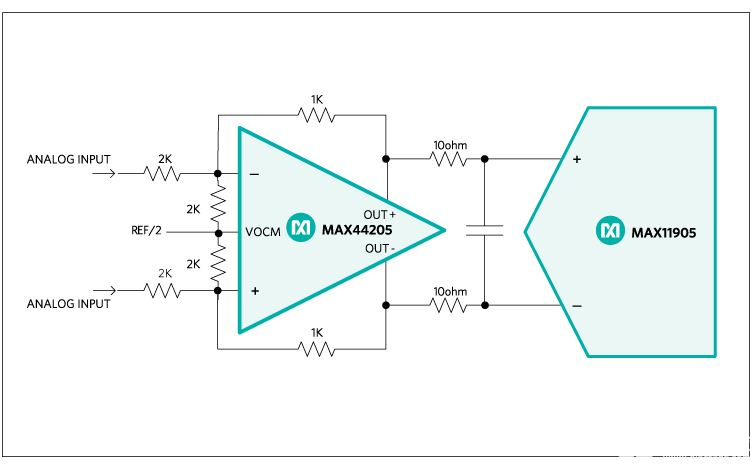

如何针对设计选择合适的差分ADC驱动器
本研讨会分为两部分，讨论如何针对设计选择合适的差分ADC驱动器，这是第一部分。在第一部分中，我们讨论驱动ADC的基本知识，包括以下主题：数据采样系统的误差(例如失真和噪声)、有效位数(ENOB)、差分信号定义和优势、ADC驱动器架构。
2019-06-20 06:06:00
LTC2410的典型应用，具有差分输入和差分参考的24位无延迟ΔΣADC
LTC2410的典型应用，具有差分输入和差分参考的24位无延迟ΔΣADC。 LTC2410是一款2.7V至5.5V微功耗24位差分模数转换器，集成振荡器，2ppm INL和0.16ppm RMS噪声
shuqingli
2020-06-16 10:22:03
请问CH579M ADC差分输入模式下最多支持几路差分模式？
请问CH579M ADC差分输入模式下最多支持几路差分模式，手册上看到的支持通道0（AIN0 AIN2)、通道1（AIN1 AIN3).
lifei639156
2022-05-19 06:49:57

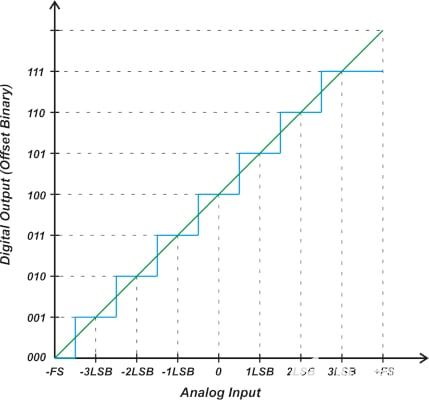

双极性ADC和差分ADC中的失调误差和增益误差
关于模数转换器（ADC），了解双极性ADC和差分ADC中的失调误差和增益误差以及失调误差单点校准。 在上一篇文章中，我们讨论了如何 失调误差可能会影响单极性ADC的传递函数。 考虑到这一点，单极
2023-01-27 16:57:00

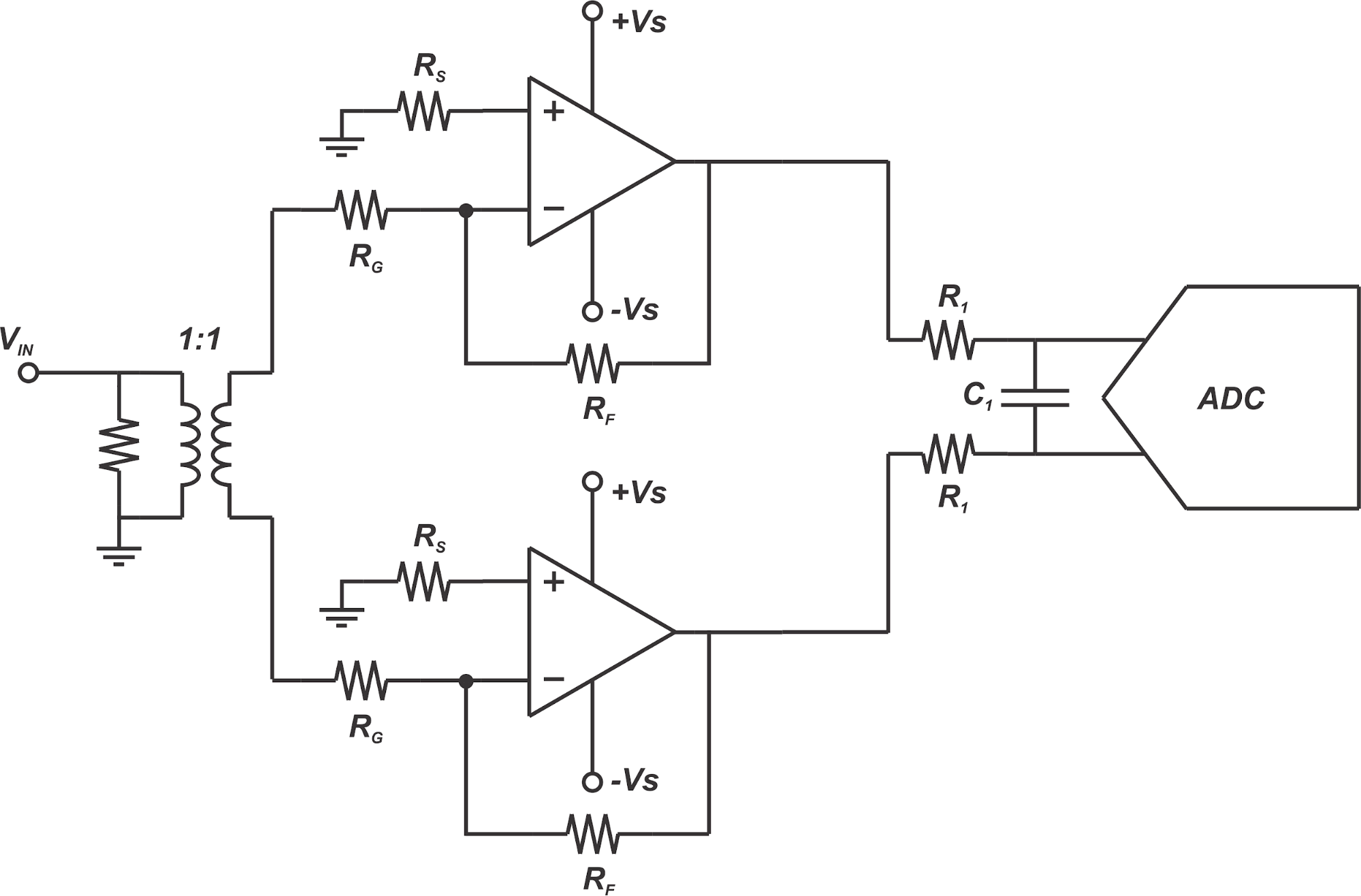

用于降低差分ADC驱动器谐波失真的PCB布局技术
PCB布局是优化高速板线性度性能的关键因素。 本系列的前几篇文章讨论了减少二次谐波失真的一些基本技术。 这篇文章，灵感来自TI文档”高速印刷电路板布局技术“，试图详细讨论如何在高速差分ADC驱动器中
2023-01-27 09:29:00
探究减少差分ADC驱动器谐波失真的PCB布局技术
PCB布局是优化高速板的线性性能时的关键因素。本系列中的前几篇文章讨论了减少二次谐波失真的一些基本技术。本文受TI文档“高速PCB布局技术”的启发，试图详细讨论应如何在高速差分ADC驱动器中布置轨至
2021-03-31 14:48:20
HPM6200系列支持ADC差分模式采样吗？
HPM6200系列支持ADC差分模式采样吗, 没有在应用手册的寄存器描述看到相关信息。STM32和系统架构一些其他厂商上面是支持的，不需要手动额外做两个通道的减法。如果支持，是不是采样率减一倍？
hanyan533
2023-06-13 08:15:56
思瑞浦最新推出16位单通道全差分SAR型ADC
聚焦高性能模拟芯片和嵌入式处理器研发的半导体公司——思瑞浦（3PEAK，股票代码:688536）最新推出16位单通道全差分SAR型ADC——TPC5160、16位单通道伪差分SAR型ADC
2022-10-26 11:02:35
高速差分ADC驱动器设计会遇到哪些故障
作为应用工程师，会经常遇到各种有关差分输入型高速模数转换器(ADC)的驱动问题吗？对这方面不太熟悉，可以请哪些大神可以做一个汇总吗？谢谢
骑海豚的少年
2021-03-05 07:25:34
关于M058LBN差分输入ADC转换问题
换成5V供电时，差分输入转换工作正常，用万用表测ADC输入端口是0.7V左右。 看手册AVDD输入范围是3V~5,5V之间。3.3v电压也在范围内，问题出在哪麻烦大家帮忙分析一下。
gsdafs
2023-08-24 07:36:15
实例分享丨真双极性输入、全差分输出ADC驱动器设计
两级信号调理，它能调整差分双极性±10 V输入信号，并将其转换为 ADC所需的共模电平为 2.048 V的全差分±4.096 V信号。设计目标是实现上述调理，同时不降低ADC的噪声和失真性能。ADC 驱动器需要的电源电压通常超过 ADC 的输入范围，从而为输入
2023-07-07 18:40:03
单电源、差分、18位ADC驱动器ADA4941 - 1的详细解析
单电源、差分、18位ADC驱动器ADA4941 - 1的详细解析 在电子设计领域，高性能的ADC驱动器对于系统的整体性能至关重要。今天我们来深入了解一款由Analog Devices推出的单电源、差
2026-01-13 09:30:02
请问±10V差分信号如何调理到差分ADC可以接受的±2.5V的范围内？
±10V差分信号如何调理到差分ADC可以接受的±2.5V的范围内？另外采用差分放大器驱动差分ＡＤＣ时，发现在绝对最大额定值参数中，有个差分输入电压电压，一般比较小，这个参数是不是说明只能输入的差分信号就这么大？
生龙活虎3
2023-11-27 06:06:36
差分输入ADC的单端到差分转换器驱动设计
单端信号需要转换成差分信号，以便使用ADC进行转换。这个就所谓的ADC驱动电路。 需要的结果为 Vp = Vcm + Vi/2 Vn = Vcm – Vi/2 这样 Vp – Vn = Vi
2024-06-04 09:28:29
ADI低功耗AD4021和AD4022差分SAR ADC
Analog Devices, Inc. 的AD4021和AD4022是差分逐次逼近寄存器（SAR）模数转换器(ADC)。20位的AD4021/AD4022 ADC与AD4020 SAR ADC引脚兼容，可帮助工程师准确捕捉高频信号，并采用过采样技术来解决与抗混叠滤波器设计相关的挑战。
2020-07-31 15:15:48
什么是差分晶振 差分晶振的优势 差分输出与单端输出的差别
什么是差分晶振 差分晶振的优势 差分输出与单端输出的差别 差分晶振，也被称为差模晶振或差分输出晶振，是现代电子设备中常用的一种晶振结构。它通过两个需配对的晶体振荡器单元来产生输出信号。差分晶振具有
2024-01-18 11:30:06
AK5574：高性能4通道差分32位ΔΣ ADC详析
AK5574：高性能4通道差分32位ΔΣ ADC详析 在数字音频系统领域，ADC（模拟 - 数字转换器）的性能对音频质量起着至关重要的作用。AsahiKASEI的AK5574是一款专为数字音频
2026-03-28 10:15:02

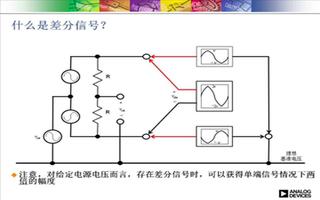

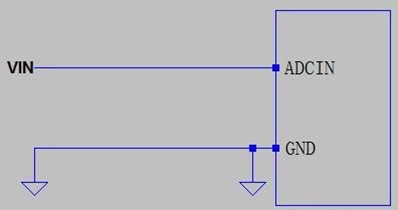

差分的概念
