在STM32微控制器上使用 PA0引脚输出PWM信号，需要结合定时器（Timer）的PWM模式进行配置。以下是关键步骤和注意事项：
1. 确认硬件连接
- PA0引脚在部分STM32型号（如STM32F1系列）中对应 TIM2_CH1（定时器2通道1），但具体需根据数据手册确认。例如：
- STM32F103: PA0 = TIM2_CH1
- STM32F407: PA0 = TIM5_CH1
2. 配置步骤
(1) 开启时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); // 使能定时器时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 使能GPIOA时钟(2) 配置PA0为复用推挽输出
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP; // 复用推挽输出
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStruct);(3) 配置定时器PWM模式
TIM_TimeBaseInitTypeDef TIM_InitStruct;
TIM_InitStruct.TIM_Prescaler = 71; // 预分频值（假设系统时钟72MHz，分频后1MHz）
TIM_InitStruct.TIM_CounterMode = TIM_CounterMode_Up;
TIM_InitStruct.TIM_Period = 999; // 自动重装载值ARR，决定PWM频率
TIM_InitStruct.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInit(TIM2, &TIM_InitStruct);
TIM_OCInitTypeDef TIM_OCInitStruct;
TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM1; // PWM模式1
TIM_OCInitStruct.TIM_OutputState = ENABLE; // 使能输出
TIM_OCInitStruct.TIM_Pulse = 499; // 占空比：CCR值（此处50%占空比）
TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High; // 输出极性
TIM_OC1Init(TIM2, &TIM_OCInitStruct); // 初始化通道1
TIM_Cmd(TIM2, ENABLE); // 启动定时器3. 关键参数说明
- PWM频率 = 定时器时钟 / [(ARR + 1) * (Prescaler + 1)]
示例：72MHz / (71+1)/(999+1) ≈ 100 Hz - 占空比 = (CCR / (ARR + 1)) * 100%
示例：CCR=499 → 占空比50%
4. 注意事项
- 复用功能冲突：PA0可能默认是唤醒引脚（WAKEUP），需关闭相关功能。
- 时钟树配置：确保定时器时钟源正确（如APB1时钟）。
- 调试工具：可用示波器或逻辑分析仪验证PWM波形。
5. 示例代码（HAL库）
// 使用STM32CubeMX生成初始化代码后，添加以下内容：
HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1); // 启动PWM
__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, 499); // 动态修改占空比如有具体型号或库（标准库/HAL库）需求，请提供更多信息！
STM32L431 PA0唤醒无限重启是怎么回事
stm32L431，在做待机唤醒时，PA0接到低电平保持低电平时stm32无限重启，按理说PA0是边沿唤醒，怎么成了电平唤醒。这是个什么情况，PA0端口没有外接上拉电阻，按照stm32官方例程
河神大人
2022-10-28 09:57:45
STM32L431 PA0唤醒不断重启这是什么情况？
stm32L431，在做待机唤醒时，PA0接到低电平保持低电平时stm32无限重启，按理说PA0是边沿唤醒，怎么成了电平唤醒。 这是个什么情况，PA0端口没有外接上拉电阻，按照stm32官方例程
h1654155957.9311
2023-05-17 11:33:19
用PA0来检测按键的输入信号
前言我们用PA0来检测按键的输入信号当按键按下时会由低电平变为高电平1 配置RCC时钟将RCC的High Speed Clock(HSE)配置为Crystal/Ceramic Resonator将
我不吃鱼
2021-08-13 08:37:07
配置STM32F407的PA0为外部中断引脚
今天，配置STM32F407的PA0为外部中断引脚。这个主要采用stm32cubeMx配置的，so整个过程变得很简单。贴上局部代码/*** @brief GPIO Initialization
四川赵赵
2021-08-16 08:06:49
中断方式按键（PA0）实现流水灯
实验目的：中断方式按键（PA0）实现流水灯，每个灯之间的切换时延是2秒。1.在文件stm32f4xx.h中找到STM32F40_41xxx系列HSE_VALUE（L144）改为8000000在文件
从未拥有
2021-08-16 07:52:31
NUC472 PA0设置为准双向模式做按键为什么不行？
NUC472芯片，想用PA0做一个按键。 省掉了不相关的部分，程序如下： SYS_UnlockReg
w97669665
2023-08-29 06:56:04
X-NUCLEO-BNRG2A1如何在PB14而不是PA0上设置EXTI？
UM2667的表 4说： PA0_SPI_IRQ_PB14_BNRG1BOOT:默认 STM32 端口 = PA0可选的 STM32 端口 = PB14要使用可选端口，请安装 R82 并卸载 R85 然而，在我的 X-NUCLEO-BNRG2A1 上，同时安装了 R82 和 R85。我应该怎么办？
向日葵的花季
2022-12-28 12:32:40
为什么我使用CS32G020的PA0脚不能通过外部中断唤醒？
CS32G020的所有IO口都支持中断唤醒，但PA0,PA3,PA8口的外部中断分别映射到EINT0,EINT1,EINT2，其余IO则是映射到GPAB_INT,需要注意此差异，否则容易导致程序跑飞
CS_ElecFans
2020-02-20 13:41:57
如何利用定时器产生PWM波
然后利用32的外部中断和定时器来测量32输出的波形硬件：STM32F103C8T6核心板、示波器、串口调试助手所用到的的引脚为PA8和PA0。
2022-08-16 09:09:20
CY7C68013A-56引脚的In0（PA0）和It1（PA1）引脚有什么用？
大家下午好，为什么我们需要CY7C68013A-56引脚的In0（PA0）和It1（PA1）引脚？我们什么时候用这个别针？当做无垢
denxinan
2019-08-29 07:50:59
请问在void WKUP_Init(void)中PA0为什么要设为上拉输入？
GPIO_InitStructure.GPIO_Mode =GPIO_Mode_IPD;//上拉输入在void WKUP_Init(void)中PA0为什么要设为上拉输入？
wufengju
2019-07-04 04:36:05
请问按键怎么用Jlink仿真时，看不到PA0的电平变化
wk_up输入键，选择下拉输入，怎么用Jlink仿真时，看不到PA0的电平变化，但程序运行正常？求指教
60user111
2019-07-09 04:35:08
PA0 PAB0 PC0能共用一个外部中断线吗
在最近的一个项目中，用了很多个外部中断线，刚开始并没有注意外部中断 的个数，天真的以为所有IO口都可以配置为中断，然后画板子就直接连接了19根外部中断，等写程序的时候发现，PA0 PB0 PC0这些共用一个外部中断线，注意是共用，根本就不能同时存在，同一时间只能有一个IO使用...
deco_89
2021-08-16 06:15:48
利用PA0接的KEY按键来实现唤醒和进入待机模式
一直都想去学习低功耗，今天终于学到了；写了利用 PA0接的KEY按键来实现唤醒和进入待机模式的功能，然后利用PB5接的LED指示状态。
打马过草原
2021-12-30 06:22:51
请问STM32WL55的唤醒引脚PA0、PC13、PB3是否需要外部上拉？
我在 STM32WL55 上找不到唤醒引脚 PA0、PC13 和 PB3 的外部要求。一旦 MCU 进入其中一种睡眠模式，他们是否需要上拉电阻（例如 10K）来保持输出状态？谢谢
C880U
2023-01-09 08:34:32
STM32F427ZIT6用作模拟ADC输入时PA0上的最大电压是多少？
在数据表中，PA0 被列为 5V 容限 IO（FT 类型）。如果引脚映射到 ADC 输入，这个 5V 的最大值是否仍然存在？如果不是，这种情况下的最大读数是多少？
青上也
2022-12-02 07:45:18
程序运行时候,PA0口的输出是不是就是高电平
main(void){while(1){led=1;}}那么程序运行时候 PA0口的输出是不是就是高电平如果是的话 为什么调试的时候没有反应能？二极管方向没有问题！ 将端口设置成变量 例如c51中的***it是不是就应该想上边那样写？缺少什么吗？
khsahdwu
2020-06-17 03:16:25

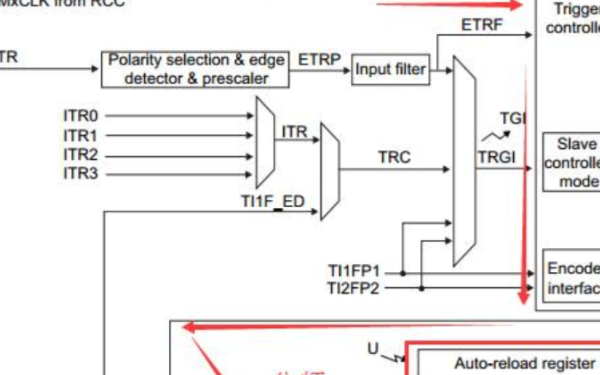

PWM的原理
0.在讲流程之前，先来看一下PWM的原理。PWM是对IO口的高低电平的占空比进行不同比例的分配。先假定设定的IO口为A0，stm32在任意时刻会讲CCR1（通道1的比较/捕获寄存器）与CNT的值进行
butterflydw
2021-08-16 07:51:16
PA0作为外部中断
目录1.PA0作为外部中断，库函数1.1、开时钟并配置CRL（初始化GPIO）1.2、初始化中断（相当于外设）1.3、配置中断优先级1.3、编写中断服务函数1.PA0作为外部中断，库函数1.1、开
发烧友推温针
2021-08-16 07:53:30
如何将ADC与带有LCD的stm32 Discovery板一起使用
