理解汽车电路原理图就像掌握车辆的“神经系统”，它是用标准化的图形符号、字母和线条来表示汽车电气系统各部件之间的连接和控制逻辑的图纸。以下是核心要点：
1. 核心目的
- 描绘逻辑关系： 展示电气组件（如传感器、执行器、控制器、电源、开关、保险丝、继电器）之间如何连接和工作。
- 理解工作原理： 帮助你理解电流如何流动，各个部件如何相互作用，系统如何在各种条件下（如点火开关位置、传感器信号）工作。
- 故障诊断基础： 是维修技师诊断电路故障、追踪开路、短路、虚接等问题，以及验证信号通路是否畅通的最重要工具。
- 指导安装与改装： 为加装或改装电器设备（如音响、灯光）提供正确的接线参考。
2. 基本要素解读
- 图形符号：
- 电源： 蓄电池、发电机（常用符号表示）。
- 接地： “▁”或类似符号，代表电路回路终点连接车身金属框架（搭铁）。
- 开关： 多种形状，表示手动、自动（如温控）、继电器控制等不同类型开关及其状态（常开/常闭）。
- 保险丝： 矩形框内标注额定电流值（如15A），起过载保护作用。
- 继电器： 关键组件！通常是一个矩形框内包含线圈（控制端）和触点（受控端）符号。小电流控制大电流的逻辑枢纽。
- 用电设备： 灯泡（发光体）、电机（带M符号）、电阻、传感器（特定符号如温度计、波形）、控制器（ECU，通常标注名称）。
- 线束与导线：
- 线条连接符号，表示电路通路。
- 线条可能标注颜色字母代码 (如 R=红， B=黑， Y=黄， G=绿， W=白, L=蓝等或其组合，不同厂家代码体系可能不同)。
- 线条可能标注线号 (用于快速定位维修手册中具体线路位置)。
- 连接点与接插件：
- 连接点用实心圆点表示。
- 虚线框或特定符号表示接插件（插头/插座）。
- 标号与注释：
- 器件旁有字母数字代号 (如 E1, F5, RLY12)。
- 电源线常标电压值 (如 +B， +B(ACC), +B(IGN)， +5V, GND, E)。
- 关键点可能有电压/波形注释。
- 连接点有坐标格定位（如“A-5”）方便在复杂图纸中查找。
- 控制逻辑信息：
- 继电器线圈控制信号的来源（如来自某开关或ECU）。
- 开关位置影响的状态（OFF/ON/ACC/START）。
- 传感器输入信号如何影响ECU输出。
3. 核心工作原理
- 电流路径： 电流总是从电源正极（电池+极或点火供电），经过保险丝（保护），开关/控制单元（逻辑决策），最终流向用电器，再流回电源负极（通常通过车身搭铁接地）。原理图清晰展示了这条路径。
- 继电器作用： 继电器利用小电流（流过线圈）控制大电流（流过触点）。例如：
- 大灯电路： 组合开关上的小电流信号 → 大灯继电器线圈 → 吸合触点 → 蓄电池大电流 → 保险丝 → 大灯灯泡 → 接地。这样避免了小开关承受大电流。
- 控制器(ECU)核心作用：
- 输入： 接收来自传感器（曲轴位置、氧传感器、油门位置等）和开关（刹车、空调等）的电信号。
- 处理： 内置的程序（软件）根据输入信号进行计算和决策。
- 输出： 控制执行器（喷油嘴、点火线圈、怠速阀、继电器线圈、故障灯等）工作，驱动相应负载。
- 原理图中会清晰地标注ECU的引脚号、输入信号来源、输出控制对象。
- 多重电源与状态：
- 常电 (+B): 直接接蓄电池正极，不受点火开关控制（如报警器、时钟）。
- ACC (附件电源)： 点火开关打到ACC位置时通电（如收音机、点烟器）。
- IGN (点火电源)： 点火开关打到ON/START时通电（如仪表、传感器、ECU主电源）。
- START (启动电源)： 仅点火开关打到START时通电（如启动机继电器）。
- 原理图上需明确不同供电来源。
4. 阅读技巧与注意事项
- 从图例开始： 必须先理解图纸使用的符号定义和线色代码体系（手册开头有图例页）。
- 模块化理解： 别试图一次读懂全图。根据故障现象或要了解的系统（如灯光、启动、充电、燃油喷射）找到相应部分。
- 跟随电流路径： 选取某个回路（如左前近光灯），从电源开始，“手把手”地追踪电流流向用电器再回到接地。
- 理解控制逻辑： 重点弄清继电器、开关、ECU是如何控制主电路的。控制电路是“因”，主电路是“果”。
- 区分线路视图： 原理图展示逻辑连接，不代表实际物理线路布局（那是布线图）。同一插头上的多根线在图里可能画得不相邻。
- 善用索引与坐标： 利用页码标记、坐标格号、线号在图纸和维修手册的其他部分（如插头端子视图、线束位置图）进行交叉引用查找。
- 重视ECU输入输出： 对电控系统故障，ECU的输入信号是否正常、输出指令是否到位是关键检查点。
- 实践与积累： 阅读原理图需要练习。结合实物和维修经验，会越来越熟练。
5. 与其他图的区别
- 原理图 (Schematic Diagram)： 展示电路如何工作（逻辑关系）。
- 布线图 (Wiring Diagram / Harness Diagram)： 展示电线实际在车内怎么走线、接插件位置、线束具体包含哪些线、线色等物理连接。更侧重“线路在哪里”。
- 位置图 (Location Diagram)： 展示组件在车上的实际安装位置。
- 端子图 (Connector View)： 展示接插件插头的端子序号、各端子对应的线色和连接到哪个设备/线号。
学习资源建议
- 原厂维修手册： 是最准确、最详细的来源，包含完整的系统原理图。
- ALLDATA / Mitchell OnDemand： 付费的专业汽车维修信息数据库，包含大量车型的电路图。
- Haynes / Chilton 维修手册： 相对便宜，包含简化但常用的电路图，适合DIY车主。
- 线上资源与论坛： 一些汽车论坛或特定车型论坛可能有爱好者分享的电路图。
- 基础电路理论书籍： 了解欧姆定律、串并联、继电器原理等基础知识很有帮助。
总结： 汽车电路原理图是车辆的电气蓝图，以逻辑符号和线条揭示电流路径与控制逻辑。掌握读图技巧需要熟悉符号、追踪电流、理解继电器和ECU的控制作用，结合故障现象分块阅读。它是维修诊断的必备工具，也是理解汽车如何工作的关键窗口。务必与原厂维修手册结合使用，方能准确解决问题。??⚡
汽车电路原理图的识读方法
汽车电路原理图的识读方法 1.掌握汽车电器设备的结构与工作原理 掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。在掌握电路原理图中电器设备的结构与工作原理之后再去分析电路原理图
2021-02-15 10:21:00
汽车电路原理图大全
在汽车的全车电路图中，各电器采用从左到右（供电电源在左，用电设备在右，在局部电路的原理图中，信号输入端在左，信号输出端在右）、从上到下（火线在上，搭铁线在下）的顺序进行布置，且各电气系统的电路尽可能绘制在一起。
2023-02-08 13:50:43
轻松看懂汽车电路原理图
在汽车的全车电路图中，各电器采用从左到右（供电电源在左，用电设备在右，在局部电路的原理图中，信号输入端在左，信号输出端在右）、从上到下（火线在上，搭铁线在下）的顺序进行布置，且各电气系统的电路尽可能绘制在一起。
2023-03-15 11:11:08
一文看懂汽车电路原理图
在汽车的全车电路图中，各电器采用从左到右（供电电源在左，用电设备在右，在局部电路的原理图中，信号输入端在左，信号输出端在右）、从上到下（火线在上，搭铁线在下）的顺序进行布置，且各电气系统的电路尽可能绘制在一起。
2023-06-09 11:23:53

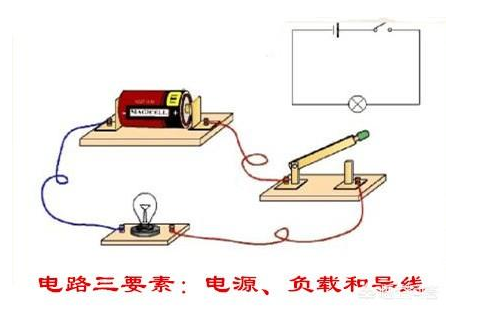

汽车电路的“三要素”！汽车电路原理图的特点
