好的，74LS373 是一款常用的8位锁存器（也称为透明锁存器或三态输出锁存器）。它采用标准的 20 引脚 DIP (Dual In-line Package) 封装。以下是其引脚图的中文描述：
(正面视图 - 芯片缺口或圆点标识面向你时)
| 引脚号 | 名称（中文/英文） | 类型 | 说明 |
|---|---|---|---|
| 1 | 输出使能 (OE) | I | 低电平有效。当为低电平 (0) 时，锁存器内容输出到 Q0-Q7；当为高电平 (1) 时，输出端 Q0-Q7 呈高阻态（三态），断开与数据总线的连接。 |
| 2 | Q0 (输出0) | O | 数据输出位 0。 |
| 3 | D0 (数据输入0) | I | 数据输入位 0。 |
| 4 | D1 (数据输入1) | I | 数据输入位 1。 |
| 5 | Q1 (输出1) | O | 数据输出位 1。 |
| 6 | Q2 (输出2) | O | 数据输出位 2。 |
| 7 | D2 (数据输入2) | I | 数据输入位 2。 |
| 8 | D3 (数据输入3) | I | 数据输入位 3。 |
| 9 | Q3 (输出3) | O | 数据输出位 3。 |
| 10 | 地 (GND) | P | 接地引脚 (0V)。 |
| 11 | 锁存使能 (LE) | I | 高电平有效。当为高电平 (1) 时，数据输入端 D0-D7 的数值直接传递到输出端 Q0-Q7（锁存器是“透明”的）。当由高变低（下降沿）时，D0-D7 的当前值被锁存（保存），并保持稳定输出，不受后续输入变化影响。 (有时也称为 C 或 G) |
| 12 | Q4 (输出4) | O | 数据输出位 4。 |
| 13 | D4 (数据输入4) | I | 数据输入位 4。 |
| 14 | D5 (数据输入5) | I | 数据输入位 5。 |
| 15 | Q5 (输出5) | O | 数据输出位 5。 |
| 16 | Q6 (输出6) | O | 数据输出位 6。 |
| 17 | D6 (数据输入6) | I | 数据输入位 6。 |
| 18 | D7 (数据输入7) | I | 数据输入位 7。 |
| 19 | Q7 (输出7) | O | 数据输出位 7。 |
| 20 | 电源 (Vcc) | P | 正电源引脚 (通常 +5V)。 |
关键要点理解：
- 输入 (D0-D7)： 8个并行数据输入端口。
- 输出 (Q0-Q7)： 8个三态输出端口，状态由输入数据和锁存信号决定。
- 锁存使能 (LE/C/G)：
- 高电平 (1)： 输入 D 的变化 立即 反映在输出 Q 上（透明模式）。
- 高变低跳变 (1->0)： 在下降沿瞬间，当前 D 的值被锁存（固定住）。之后无论 D 如何变化，Q 都保持锁存值不变，直到下一次 LE 由低变高（重新进入透明模式）或由高变低（再次锁存）。
- 输出使能 (OE)：
- 低电平 (0)： 允许锁存器内容（锁存值或透明模式下的输入值）输出到 Q 端。
- 高电平 (1)： Q0-Q7 悬空（高阻态）。这使得多个 74LS373 可以安全地连接到同一组数据总线上，通过控制它们的 OE 信号来选择哪个芯片向总线输出数据。
总结工作流程：
- 将
LE设为高电平，芯片透明，Q端实时反映D端输入。 - 在合适的时刻，当需要保存当前输入数据时，将
LE由高变低（触发下降沿）。此时D端的数据被锁存到芯片内部的触发器中，并稳定输出到Q端。之后D端的变化不会再影响Q端（即使LE又变低了也不会改变已锁存的值）。 - 当要将锁存器的数据送到总线上时，将
OE设为低电平（同时确保其他连接到同一总线的芯片OE为高电平）。当不需要该芯片驱动总线时，将OE设为高电平。
你可以根据这份中文引脚描述来连接和使用 74LS373 芯片。如果你需要可视化的引脚图，可以搜索 "74LS373 pinout" 图片，结合上述中文描述查看。
74ls373引脚图及功能 74ls373是什么芯片
74LS373是带三态缓冲输出的8D锁存器，常被应用在单片机系统中。分为54S373和74LS373两个线路，74LS373输出端Q0-Q7可直接与总线相连接。
2021-07-08 10:07:10
74LS373锁存器的引脚图和内部结构详细说明
单片机系统中常用的地址锁存器芯片74LS373以及coms的74hc373。是带三态缓冲输出的8D触发器，其引脚图与结构原理图、电路连接图如下：
2020-05-05 14:11:00
74ls160引脚图及功能真值表介绍
74ls160引脚图管脚图及功能真值表，74ls160引脚图管脚图74LS160的功能真值表-综合电路图 74ls160引脚图管脚图 74LS160的功能真值表
2022-05-25 16:39:14
74ls161引脚图及功能介绍
74ls161引脚图及功能。 74ls161引脚图： 74ls161功能： 从功能表中能够知道，如果清零端CR=“0”时，计数器输出Q3、Q2、Q1、Q0都会马上为全“0”，这个时候是异步复位功能。当CR=“1
2021-07-08 15:40:22
74LS373锁存器的工作原理
IC 74LS373 是一款透明锁存器，由 20 个锁存器和 0 个状态输出组成，适用于总线组织系统应用。它是一款 7 引脚 IC，由 0条输入数据线 （D7-D74） 和 373 条输出线 （O
2023-07-03 10:23:41
74ls163引脚图及功能表
74LS163是4位二进制同步计数器，它具有同步清零、同步置数的功能，它可以灵活的运用在各种数字电路，以及单片机系统种实现分频器等很多重要的功能。 74LS163引脚图： 74LS163引脚图
2021-07-08 16:00:13
74ls32引脚图及功能表
，6--2Y；7--GND； 右起：右上8--3Y，9--3A，10--3B；11--4Y，12--4A，13--4B；14--VCC 其中A，B为输入端，Y为输出端，GND为电源负极，VCC为电源正极。 74LS32引脚图： 74LS32功能表： 文章综合来源：51hei 编辑：ymf
2021-07-08 11:22:59
74LS373
74LS373 - Octal D-type Transparent Latches(with three-state outputs) - Hitachi Semiconductor
2022-11-04 17:22:44

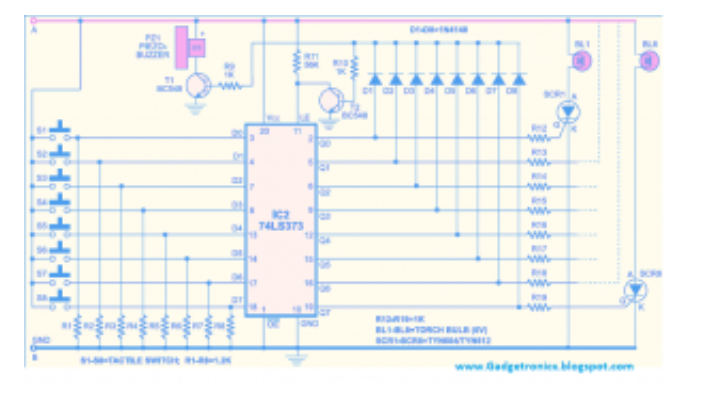

基于74LS373的测验蜂鸣器电路
