STM32 的 PWM 通道是通过其内置的定时器（Timer）实现的。每个定时器通常包含多个独立的 PWM 通道（如 TIM1、TIM2 等），每个通道可独立配置为 PWM 输出模式，用于生成不同占空比的脉冲信号。
关键概念：
-
定时器与通道数量
- 不同型号的 STM32 定时器支持的通道数不同，例如：
- TIM1/TIM8（高级定时器）：4 个 PWM 通道
- TIM2/TIM3/TIM4/TIM5（通用定时器）：4 个 PWM 通道
- TIM9/TIM10/TIM11（基本定时器）：通常 1-2 个通道
- 具体以芯片数据手册为准。
- 不同型号的 STM32 定时器支持的通道数不同，例如：
-

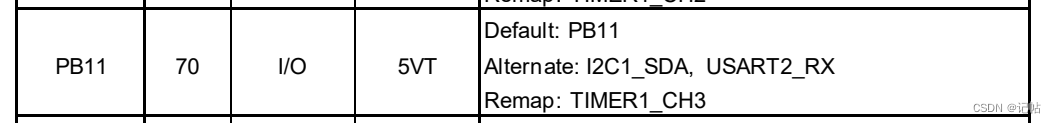

PWM 通道引脚
- 每个 PWM 通道对应一个 GPIO 引脚（需配置为复用功能模式）。
- 例如：TIM3 的通道 1（CH1）可能对应 PA6 或 PB4，具体由芯片型号和引脚复用功能决定。
配置步骤（以 HAL 库为例）：
-
使能定时器和 GPIO 时钟
__HAL_RCC_TIMx_CLK_ENABLE(); // 使能定时器时钟（如 TIM3） __HAL_RCC_GPIOx_CLK_ENABLE(); // 使能 GPIO 时钟（如 GPIOA） -
配置 GPIO 为复用功能
GPIO_InitStruct.Pin = GPIO_PIN_6; // 如 PA6 GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; // 复用推挽输出 GPIO_InitStruct.Pull = GPIO_NOPULL; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; GPIO_InitStruct.Alternate = GPIO_AF2_TIM3; // 复用功能选择（见芯片手册） HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); -
配置定时器 PWM 模式
TIM_HandleTypeDef htim; htim.Instance = TIM3; // 选择定时器 htim.Init.Prescaler = 0; // 预分频器（调整时钟频率） htim.Init.CounterMode = TIM_COUNTERMODE_UP; htim.Init.Period = 1000; // 自动重装载值（决定 PWM 频率） htim.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; HAL_TIM_PWM_Init(&htim); // 配置通道参数（如通道 1） TIM_OC_InitTypeDef sConfigOC; sConfigOC.OCMode = TIM_OCMODE_PWM1; // PWM 模式 1 sConfigOC.Pulse = 500; // 初始占空比（500/1000 = 50%） sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH; sConfigOC.OCFastMode = TIM_OCFAST_DISABLE; HAL_TIM_PWM_ConfigChannel(&htim, &sConfigOC, TIM_CHANNEL_1); // 启动 PWM HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1);
关键参数说明：
- Prescaler（预分频器）：调整定时器时钟的分频，影响 PWM 频率。
- Period（自动重装载值）：决定 PWM 周期，与 Prescaler 共同决定频率。
- Pulse（脉冲值）：占空比 = Pulse / (Period + 1)。
常用函数：
HAL_TIM_PWM_Start()/HAL_TIM_PWM_Stop()：启动/停止 PWM。__HAL_TIM_SET_COMPARE(&htim, TIM_CHANNEL_x, value)：动态修改占空比。
注意事项：
- 不同 STM32 型号的 引脚复用功能 和 定时器通道映射 可能不同，需查阅芯片手册或使用 STM32CubeMX 工具确认。
- 确保 PWM 频率和分辨率满足应用需求（如电机控制、LED 调光等）。
STM32 TIMER+DMA输出PWM异常案例的问题解析
有人使用STM32U575的TIMER加上DMA做PWM输出。具体就是利用某TIMER的一个通道的比较事件触发DMA，通过DMA修改CCR值来实现指定占空比的PWM输出。
2023-09-28 09:04:14
STM32CUBEMX开发GD32F303（12）----输出PWM及修改PWM频率与占空比
本章STM32CUBEMX配置STM32F103，并且在GD32F303中进行开发，同时通过开发板内进行验证。 本章主要配置定时器输出PWM，同时演示PWM频率与占空比。 需要GD样片的可以加
2022-11-30 14:40:07
STM32利用互补通道产生PWM信号
定时器分为普通定时器和高级定时器。STM32和GD32都有TIMERX_CHX_ON或者TIMERX_CHXN,这种定时器是一种互补定时器，我们同样可以看到还存在与其名字很像的TIMERX_CHX，TIMERX_CHX，这些都是基本的定时器，按照基本的配置即可产生PWM信号，这里不做介绍 。
2022-04-26 07:57:25
STM32 PWM工作过程
能自动重装载的预装载寄存器允许位：五、PWM输出配置步骤六、具体程序一、STM32 PWM工作过程通道1为例：CCR1:捕获比较(值)寄存器（x=1,2,3,4):设置比较值。CCMR1: OC1M[2:0]位：对于PWM方式下，用于设置PWM模式
lucas_songlea
2022-01-06 08:26:04
STM32输出PWM波总结
STM32输出PWM波总结前言因为时间比较紧，所以刚刚用STM32（F103ZET）点过灯我就开始了PWM控制舵机的学习。所有的问题都是从比较基础的环节开始的，在此总结一下我所遇到的问题，希望与大家
大红枣
2021-08-12 07:08:36
STM32 PWM驱动优化增加对CHxN通道输出的支持
1、修改stm32 pwm 驱动文件drv_pwm.c 的 drv_pwm_enable 函数：static rt_err_t drv_pwm_enable(TIM_HandleTypeDef
lingjianghui
2022-08-02 15:58:14
一个通道如何捕获PWM的频率和占空比？
一，前言正常情况是双通道捕获PWM波，这种方法简单且准确，但是它占用的资源太多了，因为它使用定时器的两个通道，且这两个通道映射在一个通道上，同时配置一路捕获为触发定时器复位，所以只能使用2个通道
2023-12-30 08:00:54
STM32调节占空比来达到PWM的控制应用
STM32的PWM应用广泛，最重要的就是调节占空比来达到PWM的控制应用。STM32的一个定时器能同时输出4路PWM分别占据一个通道，而定时器的频率确定了，四个通道的频率也就随之确定，所以同一个
储蓄叛逆
2022-02-21 06:08:05
STM32 PWM工作过程

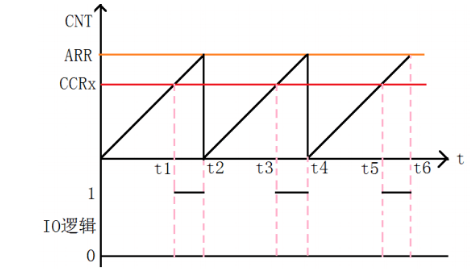

STM32 PWM工作过程（通道1为例）：改变 CCRx 的值，就可以改变 PWM 输出的占空比，改变 ARR 的值以及定时器的频率，就可以改变 PWM 输出的频率（即周期）PWM模式1 & PWM模式2有效电平根据设置输出极性输出高低电平...
