拉线开关是一种通过拉动绳索来控制电路通断的机械式墙壁开关，常见于老式照明电路。其核心原理是利用绳索的直线运动触发内部的机械机构，驱动电触点接通或断开。以下是其工作原理的详细说明：

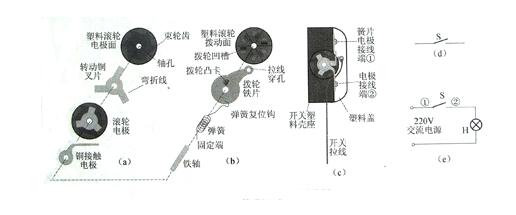

核心组成部分
- 拉线：悬挂在开关外的绳索，向下拉动时施加拉力。
- 复位弹簧：提供反向弹力，使拉线自动缩回。 3 摆轮/棘轮机构：核心传动件，将拉线的直线运动转换为旋转运动。
- 动触点和静触点：控制电流通断的金属接点。
工作流程（拉动一次）
-
施加拉力：
- 向下拉动拉线，绳索带动内部传动杆或齿轮。
-
棘轮旋转：
- 拉力驱动摆轮（或棘轮）转动一档（通常为60°-90°），类似钟表齿轮的步进动作。
-
触点切换：
- 摆轮带动绝缘拨片，将动触点推向相反位置：
- 若原为断开状态，动触点接触静触点，电路接通，灯亮。
- 若原为接通状态，动触点离开静触点，电路断开，灯灭。
- 摆轮带动绝缘拨片，将动触点推向相反位置：
-
复位：
- 松开拉线后，复位弹簧将拉线收回原位，为下次拉动蓄力。
关键机制
- 双稳态设计：开关内部通过弹簧力维持触点的两种稳定状态（通/断）。每次拉动仅翻转状态，无需持续按压。
- 机械自锁：棘轮机构确保触点稳定停留在接通或断开位置，不因振动误动作。
- 隔离保护：所有带电部件封装在绝缘外壳内，防止触电。
应用特点
- 优势：结构简单、成本低；操作力小，适合老人儿童；绝缘安全性高。
- 劣势：拉线易磨损断裂；机械寿命有限（约1万次）；现代逐渐被翘板开关取代。
维修小贴士
若开关失灵（如拉动无反应），常见原因为拉线断裂或内部弹簧脱落。操作前务必断开电源！ 打开外壳后：
- 更换拉线：将新线穿过外壳孔洞，系在内部传动杆上。
- 复位弹簧：若弹簧脱钩，重新挂回棘轮轴心卡槽即可。
原理示意图简化
拉线下拉 → 带动棘轮旋转 → 拨片推动动触点 → 触点状态翻转（通↔断）
↑ |
└─ 复位弹簧 ←┘（缩回拉线）通过这种巧妙的机械设计，拉线开关实现了用低成本的机械传动完成电路的可靠控制，成为照明史上极具代表性的控制元件。如今虽逐渐被更耐用的电子开关替代，其机械智慧仍值得品味。
电灯拉线开关的结构_电灯拉线开关的原理
拉线开关是生活用品中的用品，可用于对所有的电量进行控制。可将开关置于更高或是更低的位置，防止触电，使用拉线进行开关控制。
2019-11-20 15:31:13

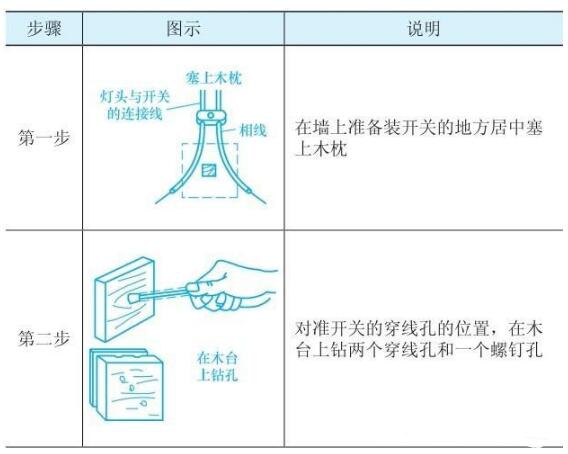

开关的安装要求_开关的安装步骤
开关通常装在门旁边或其他便于操作的地点。拉线开关距地面高度应为2～3m，若室内净高低于3m时，拉线开关可安装在距天花板0.2～0.3m处。扳把开关离地面高度应不小于1.3m。
2019-10-17 16:46:27

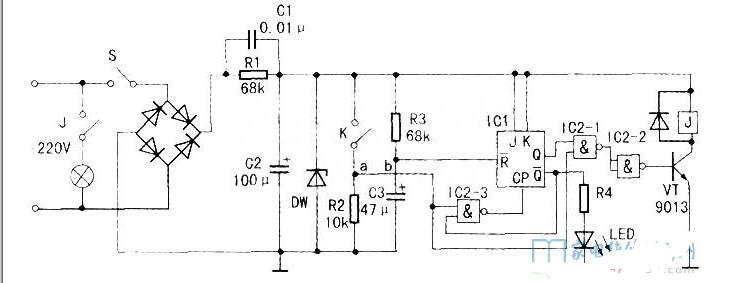

电子式拉线开关电路分析
一般家庭中控制灯还是用传统的拉线开关，该类开关的一个弊端就是停电后、人们无法判断开关是开还是关的，如果停电后人们忘记关灯，来电后如果家中没人，便会造成电能的浪费。
hfgsd
2021-04-26 07:25:46

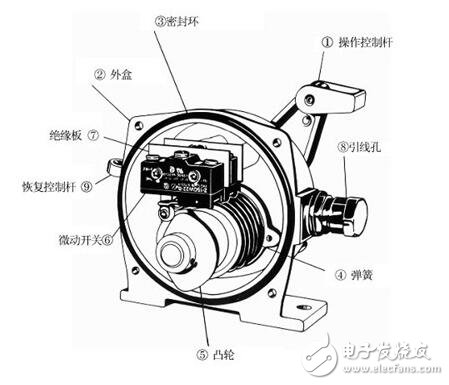

HFKLT2-II双向拉绳开关如何安装
