以下是 LCD1602 液晶模块的引脚图及功能说明（共 16 个引脚），适用于标准 16×2 字符型 LCD：
LCD1602 引脚定义（中文）
| 引脚编号 | 符号 | 名称 | 功能说明 |
|---|---|---|---|
| 1 | VSS | 电源地 | 接地（GND） |
| 2 | VDD | 电源正极 | 接 +5V 电源 |
| 3 | VO | 对比度调节 | 通过电位器（10kΩ）调节显示对比度，接地时对比度最高 |
| 4 | RS | 寄存器选择 | 高电平(1)：数据寄存器；低电平(0)：指令寄存器（控制字符/命令） |
| 5 | RW | 读写选择 | 高电平(1)：读操作；低电平(0)：写操作（通常接地，仅写模式） |
| 6 | EN | 使能信号 | 下降沿触发执行指令（高→低跳变时锁定数据） |
| 7 | DB0 | 数据线0 | 数据/指令传输（低4位模式可省略） |
| 8 | DB1 | 数据线1 | |
| 9 | DB2 | 数据线2 | |
| 10 | DB3 | 数据线3 | |
| 11 | DB4 | 数据线4 | 数据/指令传输（常用高4位模式：DB4-DB7） |
| 12 | DB5 | 数据线5 | |
| 13 | DB6 | 数据线6 | |
| 14 | DB7 | 数据线7 | |
| 15 | A | 背光正极 | 接 +5V（需串联限流电阻，常用 220Ω） |
| 16 | K | 背光负极 | 接地（GND） |
关键注意事项：
-
对比度调节（VO）
- 需外接 10kΩ 电位器：中间脚接 VO，两端分别接 VDD 和 VSS。
- 显示全黑/全白时，调整电位器直至字符清晰。
-
简化接线（推荐）
- RW 引脚接地：仅使用写模式（避免读忙信号，简化代码）。
- 4位数据模式：仅用 DB4-DB7（节省MCU引脚），DB0-DB3 悬空。
-
背光控制
- 背光LED电流约 20mA，需串联 限流电阻（220Ω~1kΩ） 防止烧毁。
- 无背光型号：15、16 脚可能为空（NC）。
接线示例（4位模式 + 基础控制）：
| LCD引脚 | 连接目标 |
|---|---|
| VSS | GND |
| VDD | +5V |
| VO | 10kΩ电位器中脚 |
| RS | MCU控制线（如PA1） |
| RW | GND（写模式） |
| EN | MCU控制线（如PA2） |
| DB4-DB7 | MCU数据线（如PA3-PA6） |
| A | +5V（串220Ω电阻） |
| K | GND |
? 电路提示：若显示乱码，重点检查 VO对比度 和 EN使能信号时序（需在程序中添加微秒级延时）。
此为标准 LCD1602 引脚定义，实际型号可能存在微小差异（如无背光版本），建议以模块背面标识为准。
lcd1602液晶显示屏介绍_lcd1602引脚功能

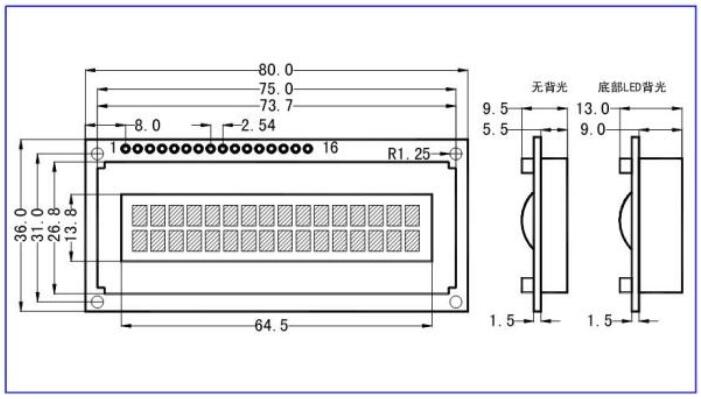

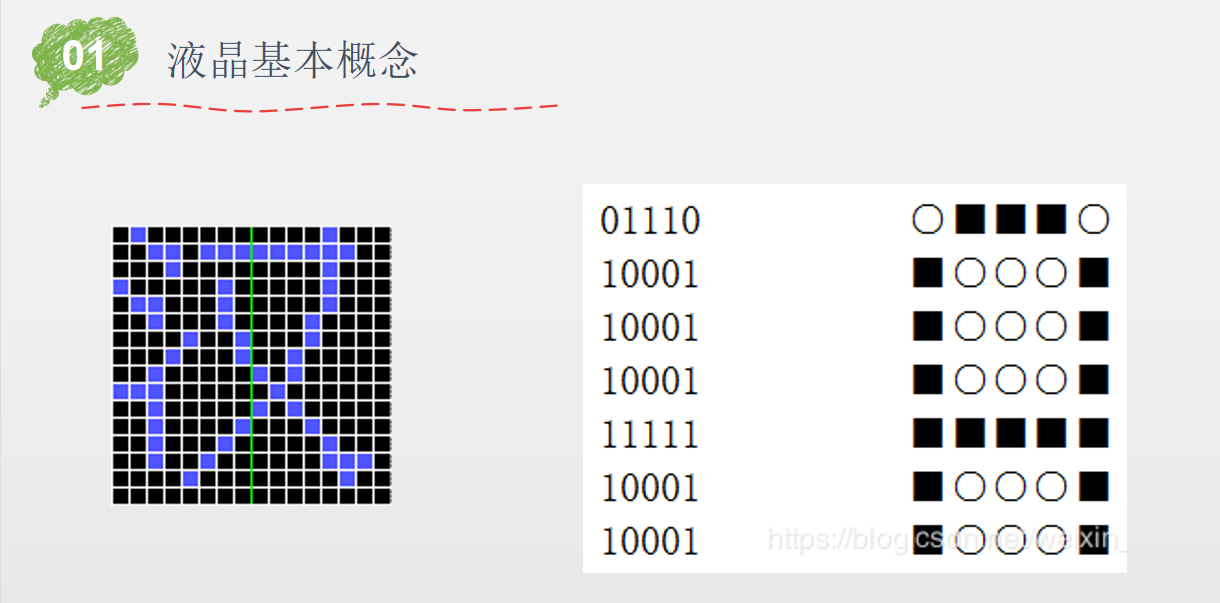

本文首先阐述了lcd1602液晶显示屏的概念，其次阐述了LCD1602外形尺寸，最后介绍了lcd1602引脚功能。
