三点式振荡电路

分享:

好的,我们来详细解释一下三点式振荡电路

三点式振荡电路是最常用、最基本的一类LC正弦波振荡器。它的核心特点是振荡电路中的晶体管(或电子管、场效应管)的三个电极(基极b、发射极e、集电极c)分别直接连接到LC谐振回路(通常由一个电容和一个电感组成)的三个端点

简单来说,就是晶体管的三个脚(b, e, c)正好接在LC谐振回路的三个点上

核心结构与工作原理

  1. 基本结构:

    • 晶体管有三个电极:基极(b)、发射极(e)、集电极(c)。
    • LC谐振回路由两个主要电抗元件(通常是电容和电感)构成,形成一个闭合回路。
    • 关键连接: b、e、c 三个电极分别连接到LC回路中三个不同的节点(点)上。这三个点在LC回路中自然形成三个电抗(两个同性质,一个异性质)。
    • 反馈方式: 三点式振荡器利用LC谐振回路本身作为正反馈网络。晶体管放大的信号通过LC回路的不同部分反馈回输入端(通常是基极-发射极之间),只要满足相位平衡和幅度平衡条件,就能产生持续振荡。
  2. 工作原理(相位平衡条件 - Barkhausen准则):

    • 振荡的核心是正反馈
    • 相位条件: 为了维持振荡,从输出端(通常是集电极)反馈回输入端(基极)的信号必须与输入信号同相(相位差为0˚或360˚)。
    • 在三点式电路中,这个相位条件是通过LC谐振回路的连接方式以及电抗元件的性质自动满足的。其连接法则(也称为“三点式法则”)可以表述为:
      • 与发射极(e)相连的两个电抗元件必须是同性质的(即两个都是电容或两个都是电感)。
      • 剩下的一个电抗元件(连接在基极b和集电极c之间)必须是与前两个异性质的(即如果是电容则它是电感;如果是电感则它是电容)。
    • 为什么? 在一个LC谐振回路网络中,当满足上述连接法则时,集电极电压(Vc)和基极电压(Vb)相对于发射极(Ve)总是反相(相位差接近180˚)。晶体管本身作为一个共射放大器,其输入(Vbe)和输出(Vce)之间本身就具有180˚的反相作用。这样,LC回路造成的180˚反相 + 晶体管放大器造成的180˚反相 = 总共360˚(即0˚)的相位差,满足了正反馈的相位条件。
    • 幅度条件: 晶体管的放大倍数必须足够大,以补偿LC回路和反馈路径上的损耗,使得环路增益大于1。这个条件通常在设计时比较容易满足。

两种主要类型

根据与发射极相连的两个电抗元件的性质,三点式振荡器分为两大类:

  1. 电感三点式振荡器 (Hartley Oscillator):

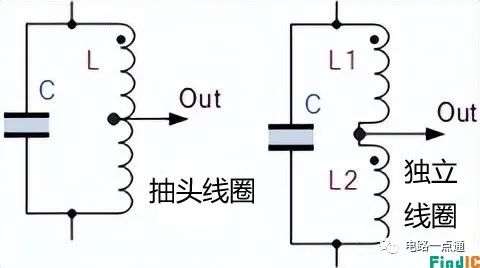

    • 结构: 与发射极(e)相连的两个电抗元件都是电感(L1和L2)。基极(b)和集电极(c)之间连接一个电容(C)。这里的L1和L2通常是一个带中间抽头的电感线圈(自耦变压器形式)。
    • 特点:
      • 电路相对简单,容易起振
      • 通过改变电容C可以方便调频
      • 由于反馈电压取自电感L2上(电感两端电压与频率成正比),输出波形中高次谐波分量较大(波形纯度较差)。
      • 频率稳定性不如电容三点式。
    • 振荡频率: f ≈ 1 / (2π√(L_eq * C)),其中 L_eq = L1 + L2 + 2M (M是L1和L2之间的互感,如果是自耦变压器形式,无互感时 L_eq = L1 + L2)。
  2. 电容三点式振荡器 (Colpitts Oscillator):

    • 结构: 与发射极(e)相连的两个电抗元件都是电容(C1和C2)。基极(b)和集电极(c)之间连接一个电感(L)。
    • 特点:
      • 输出波形较好(谐波少,纯度较高)。因为反馈电压取自电容C2上(电容两端电压与频率成反比),对高次谐波衰减更大。
      • 频率稳定性通常优于电感三点式。
      • 通过改变电感L来调频不如改变电容方便(电感调节范围小)。常用于固定频率或需要微调的场合。
      • 起振条件对晶体管的输入输出电容比较敏感(因为C1、C2通常较小)。
    • 振荡频率: f ≈ 1 / (2π √(L * C_eq)),其中 C_eq = (C1 * C2) / (C1 + C2)(C1和C2的串联等效电容)。
    • 改进型: 为了解决调频困难和晶体管电容影响的问题,发展出了克拉波电路 (Clapp Oscillator)(在电感支路串联一个小电容用于调频)和西勒电路 (Seiler Oscillator)(在电感两端并联一个小电容用于调频)。它们本质上都是电容三点式的变形,提供了更好的频率稳定性或更宽的调频范围。

总结关键点

  • 定义: 晶体管三个电极直接连接到LC谐振回路三个点上的正弦波振荡器。
  • 核心原理: LC回路连接方式(三点式法则)结合晶体管反相放大作用,满足正反馈相位条件。
  • 相位条件关键(三点式法则):
    • 接e的两个电抗同性质(同C或同L)。
    • 接b-c的电抗与前两个异性质。
  • 主要类型:
    • 电感三点式 (Hartley): e接两电感(L1, L2),b-c接电容(C)。易起振,易调频,波形较差。
    • 电容三点式 (Colpitts): e接两电容(C1, C2),b-c接电感(L)。波形好,稳定性好,调频稍难(有改进型电路)。
  • 应用: 广泛应用于射频(RF)电路中,如收音机、电视机、无线收发器、信号发生器等的本地振荡器(LO)部分。

三点式振荡电路结构简洁,原理清晰,是理解LC振荡器的基础。

如果你对某个具体类型(如Hartley或Colpitts)或其工作原理、计算有更深入的问题,可以继续提问。
