电压比较器电路

好的，我们来详细讲解一下电压比较器电路。

核心概念

电压比较器是一种特殊的模拟电路，它的核心功能非常简单：比较两个输入端的电压大小，并根据比较结果输出一个数字逻辑电平（高电平 VOH 或低电平 VOL，通常是接近电源正电压或负电压/地）。

电压比较器工作在开环状态（没有负反馈），具有非常高的开环增益（理论上无穷大）。这意味着输入端微小的电压差（通常在毫伏级别甚至更低）就能被急剧放大，导致输出饱和到电源轨（正电源电压或负电源电压/地）。

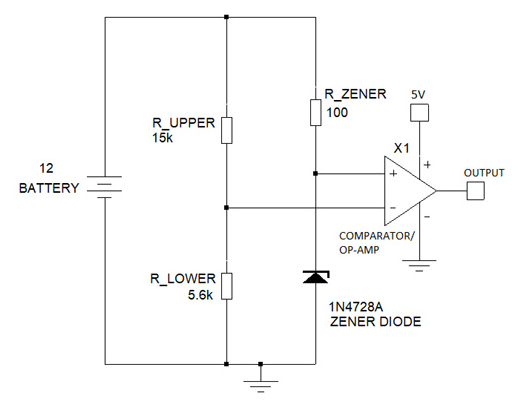

比较 V+ 和 V-：
- 如果 V+ > V-，那么输出电压 Vout ≈ VCC（高电平，接近正电源电压）。
- 如果 V+ < V-，那么输出电压 Vout ≈ VEE 或 GND（低电平，接近负电源电压或地）。
- （理论上）只有当 V+ == V- 时，输出才可能处于中间不确定状态（线性区），但实际电路中由于极高的增益，这个状态很难稳定维持，输出会迅速翻转到高或低电平。

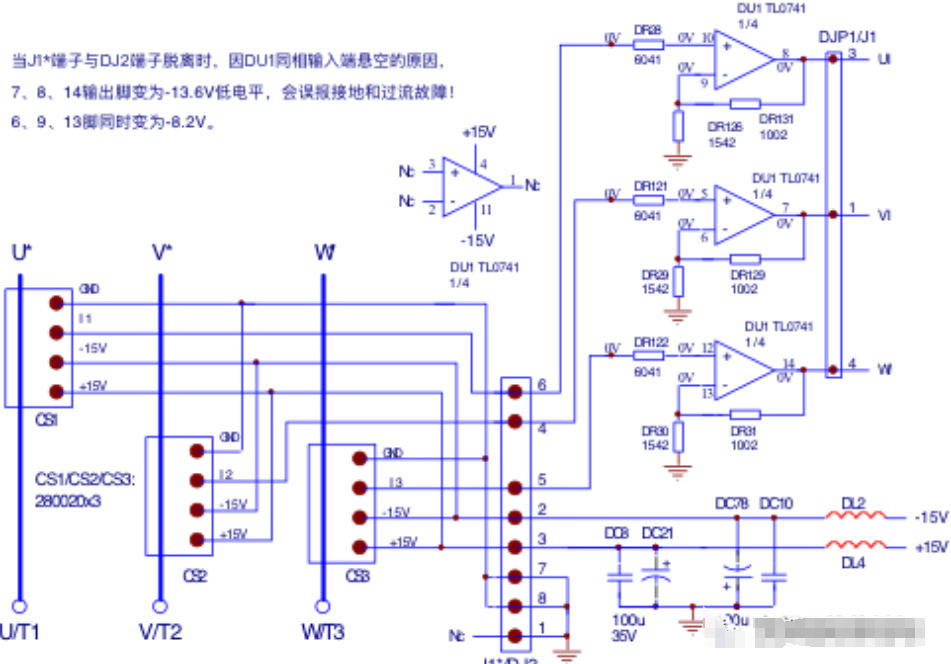

虽然比较器看起来和运算放大器非常相似（符号都一样），但它们有关键区别：

设计目的：
- 比较器： 设计用来快速检测哪个输入电压高，输出清晰的逻辑电平。速度是关键。
- 运放： 设计用来精确放大输入信号的电压差，通常工作在闭环负反馈状态下，追求高精度、低失真、宽带宽下的稳定放大。
速度： 比较器通常对传播延迟有严格要求，需要能够高速响应输入的跳变。而运放更关注交流信号的频率响应。
输出级：
- 比较器： 输出级通常设计为推挽输出或开漏/开集输出，能快速驱动数字逻辑电平（直接连接TTL、CMOS等）。
- 运放： 输出级更专注于在闭环稳定时提供良好的电压跟随或放大能力，驱动能力相对较弱（需要输出电流限制），有时不适合直接驱动数字逻辑。
内部补偿： 运放为了闭环稳定性，通常内部有补偿电容，这会牺牲转换速率和带宽。比较器通常没有内部补偿（或是轻补偿），以获得尽可能高的压摆率。
开环增益线性度： 比较器不关心开环增益曲线是否线性，只关心能否在输入差达到一定值时迅速饱和。

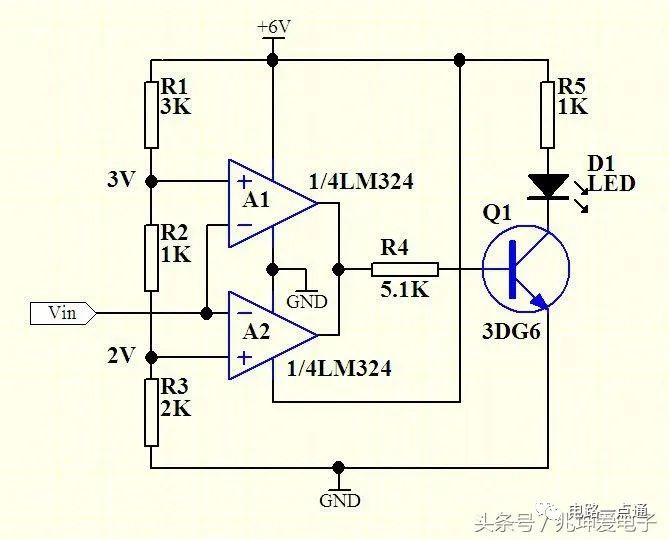

⚠️注意： 可以用通用运放来实现简单比较器功能（此时称为运放用作比较器），但性能远不如专用比较器（速度慢，容易振荡，输出摆幅可能受限）。关键应用中强烈建议使用专用电压比较器芯片（如LM393、LM311、LMV331、MAX902等）。

输入失调电压： 当 V+ 和 V- 理论值相等时，实际产生输出翻转所需的输入电压差。越小越好。
传播延迟： 从输入电压差跨越阈值（达到能引起翻转的最小差值）到输出完成相应逻辑电平变化的最大时间。是衡量速度的关键参数，越小越好。
压摆率： 输出电压在跳变过程中的最大变化速率（dVout/dt，如V/μs）。影响上升/下降时间，影响高速应用。
电源电压范围： 器件能工作的正、负（或单）电源范围。
输出类型：
- 推挽输出： 能直接驱动逻辑高和逻辑低，连接方便。
- 开集/开漏输出： 输出晶体管上拉或下拉。需要外部上拉电阻连接到所需的高逻辑电平电压。优点是可实现电平转换（如输出高于电源电压的逻辑高）和“线与”连接。
输入共模电压范围： 输入电压（V+ 和 V-）相对于电源轨所能允许的范围。超出范围比较器可能无法正常工作。
输入偏置电流/失调电流： 流入输入端的电流及其差值。会影响测量精度。
功耗： 器件工作时的电流消耗。
滞回电压： （可选，可通过外部电路或内部设计实现）。为了克服输入噪声导致的输出抖动，引入了正反馈，使阈值在 V+ - V- = 0 附近形成一个窗口。参考“迟滞比较器”或“施密特触发器”。
