施密特触发器（Schmitt Trigger）是一种具有迟滞特性的电压比较电路，它能够将模拟信号转换为干净的矩形波（数字信号），并且对输入信号中的噪声和干扰有很强的抑制能力。其核心原理是利用正反馈实现双阈值电压。以下是详细解释：
核心特点：双阈值电压（迟滞窗口）
普通比较器只有一个阈值电压，当输入电压超过该阈值时输出翻转。而施密特触发器有两个不同的阈值电压：
- 正向阈值电压（(V_{T+}）)：当输入电压 上升 超过此值时，输出从高电平翻转为低电平。
- 负向阈值电压（(V_{T-}）)：当输入电压 下降 低于此值时，输出从低电平翻转为高电平。
迟滞电压（(\Delta V)） 定义为：
[\Delta V = V{T+} - V{T-}]
这个电压差形成“迟滞窗口”，是抗噪声的关键。
工作原理（以反相施密特触发器为例）
-
输入信号 (V_{in}) 从低电平上升：
- 当 (V{in}) 上升到 **(V{T+}) 时，输出 从高电平跳变为低电平**。
- 此后，即使 (V{in}) 有小幅波动（噪声），只要不低于 (V{T-})，输出就保持低电平不变。
-
输入信号 (V_{in}) 从高电平下降：
- 当 (V{in}) 下降到 **(V{T-}) 时，输出 从低电平跳变为高电平**。
- 此后，即使 (V{in}) 有小幅上升（噪声），只要不超过 (V{T+})，输出就保持高电平不变。
✅ 关键点：输出状态翻转后，新的阈值电压（(V{T-}) 或 (V{T+})）立即生效，锁定状态直到输入跨越另一阈值。
为什么能抗噪声？
若输入信号叠加了噪声（如正弦波上的毛刺），普通比较器可能在阈值附近多次翻转（图左）。而施密特触发器由于存在 迟滞窗口 (\Delta V)：
- 噪声幅度 小于 (\Delta V) 时，不会触发翻转；
- 只有信号 跨越整个迟滞窗口，输出才变化一次。
从而输出稳定的方波（图右）：

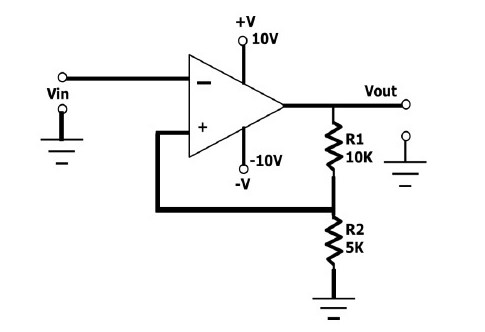

电路实现（以运放为例）
通过正反馈（输出信号反馈到同相输入端）实现双阈值：
- 阈值公式：
[ V{T+} = +V{sat} \cdot \frac{R_2}{R_1 + R2}, \quad V{T-} = -V_{sat} \cdot \frac{R_2}{R_1 + R2} ]
其中 (V{sat}) 是运放饱和电压。
主要应用场景
- 信号整形：将缓慢变化或畸变的信号（如正弦波、三角波）转换为陡峭的方波。
- 消除抖动（Debounce）：机械开关按下时产生的抖动被迟滞窗口过滤，输出稳定电平。
- 噪声抑制：在传感器信号、通信系统中滤除干扰。
- 脉冲检测：识别脉冲信号的边沿。
总结
施密特触发器的本质是 通过正反馈强制输出快速翻转，并用双阈值构建“噪声隔离区”。这种迟滞特性使其成为数字系统中处理模拟信号和抑制噪声的关键组件。简单说，它就像一个“智能开关”，只对信号的跨越式变化响应，忽略中间的小波动。
