以下是一个典型的RS232接口电路图（基于MAX232电平转换芯片）及关键元件说明，使用中文描述：

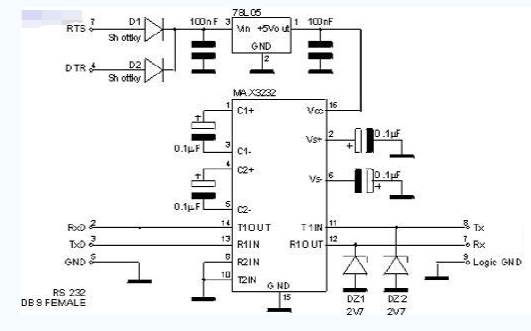

RS232接口电路图核心部分
+------------------+ +------------+ +---------+
| 微控制器/CPU | | 电平转换芯片 | | DB9连接器 |
| (TTL电平) | | (如MAX232) | | (母头) |
+------------------+ +------------+ +---------+
| TXD (发送) -----> |---->| T1IN | | |
| RXD (接收) <----- |<----| R1OUT | | |
| GND ----------- |---->| GND | | ⑤ GND |
+------------------+ | | | ② RXD |←┐
| | | ③ TXD |─┘
| C1+ V+ | | |
| C1- V- | +---------+
+---------->| C2+ | ▲
| 0.1µF×4 | C2- | │
+---------->| SHDN | +------------+
+------------+ | 保护电路 |
| (可选) |
+------------+关键元件说明
-
电平转换芯片 (MAX232)
- 功能：将微控制器的TTL电平（0V/5V）转换为RS232标准的±12V电平。
- 典型电路：
- T1IN：接微控制器的TXD（发送引脚）
- R1OUT：接微控制器的RXD（接收引脚）
- C1+, C1-, C2+, C2-：外接4个 0.1µF（或1µF）极性电容，用于电荷泵生成±12V电压。
- V+（输出+12V）, V-（输出-12V）: 内部生成电压，一般无需外接。
-
DB9连接器 (母头)
- 引脚定义（简化版）：
- ②脚 (RXD)：接收数据 → 接MAX232的 T1OUT（发送至PC）
- ③脚 (TXD)：发送数据 → 接MAX232的 R1IN（接收自PC）
- ⑤脚 (GND)：信号地 → 与MAX232和微控制器共地
- 引脚定义（简化版）：
-
保护电路 (可选但推荐)
- TVS二极管：在DB9的RXD/TXD对GND之间添加，防静电（ESD）和浪涌。
- 120Ω电阻：串联在信号线上，限制电流。
完整连接示意
微控制器 MAX232芯片 DB9母头
(TTL电平) (电平转换) (RS232标准)
-----------------------------------------------
TXD -----------> T1IN
RXD <----------- R1OUT
GND -----------> GND GND (⑤脚)
│
├── T1OUT ------------> TXD (③脚) → 至PC
├── R1IN <------------ RXD (②脚) ← 来自PC
│
+── C1+ → 0.1µF电容 → C1-
+── C2+ → 0.1µF电容 → C2-
+── VCC (5V)
└── GND注意事项
- 电容选择：MAX232需4个 1µF或0.1µF 电解电容（极性电容），确保电荷泵工作正常。
- 电压匹配：MAX232供电为5V；若微控制器是3.3V系统，改用 MAX3232（支持3.3V）。
- 信号方向：
- 微控制器TXD → MAX232 T1IN → DB9 TXD (③脚) 发送到PC
- 微控制器RXD ← MAX232 R1OUT ← DB9 RXD (②脚) 接收自PC
- 未使用引脚：如有多路通道（如MAX232的第二组T2IN/R2OUT），可悬空或接地。
常见问题解决
- 通信失败：检查电容极性是否接反，TXD/RXD是否交叉连接（设备A的TXD接设备B的RXD）。
- 干扰问题：超过1米通信时，建议在DB9接口处添加TVS管（如P6KE15CA）和120Ω电阻。
如需具体型号的参数或更简化的电路（如CH340 USB转串口方案），可进一步说明需求！
