以下是一个基础的红外线报警器电路图及其说明（使用常见元件），供您参考和制作：
红外线报警器电路图（简易对射式）
电源 (+5V) 电源 (+5V)
| |
| |
[红外发射管] |
| |
└───[限流电阻]──┐ |
│ |
├───> 空间区域（红外光束）
│ |
┌───[偏置电阻]──┘ |
| |
[红外接收管]──┐ |
│ |
└───[可调电阻]───> GND
|
└───┬───> LM358 (同相输入端)
│
[下拉电阻]──> GND
|
LM358电路（比较器模式）：
同相输入端 (3脚) ── 接收信号
反相输入端 (2脚) ── [参考电压分压电路]
输出端 (1脚) ───────> [三极管基极] ──┬─> [继电器线圈] ─> GND
└─> [续流二极管]
继电器触点 ────> [蜂鸣器/警示灯] ─> 电源核心元件说明：
-
红外发射管 (IR LED)
- 持续发射红外线（不可见光），串联限流电阻（典型值 100-220Ω）。
-
红外接收管 (IR Phototransistor)
- 接收红外光时导通，无光时截止。与可调电阻串联分压，输出信号至比较器。
-
LM358运算放大器（比较器模式）
- 同相输入端 (3脚)：接收红外接收管的分压信号。
- 反相输入端 (2脚)：由电阻分压提供参考电压（例如2.5V）。
- 输出端 (1脚)：接收管被遮挡时（信号 < 参考电压），输出低电平；光束连通时输出高电平。
-
驱动与报警单元
- 三极管 (如S8050)：放大比较器信号驱动继电器。
- 继电器：控制高功率报警设备（蜂鸣器、闪光灯等）。
- 续流二极管：保护三极管免受继电器线圈反向电动势损坏。
- 蜂鸣器：接继电器触点，触发后发出警报声。
关键参数调整：
- 灵敏度：调节接收管回路的可调电阻（例如10kΩ电位器），改变分压比。
- 参考电压：通过分压电阻（如两个10kΩ电阻）设置阈值。
- 发射管电流：通过限流电阻调整红外光强度（通常10-20mA）。
工作流程：
- 正常状态：红外光束畅通 → 接收管导通 → LM358输出高电平 → 三极管截止 → 继电器断开 → 报警器关闭。
- 触发状态：光束被遮挡 → 接收管截止 → LM358输出低电平 → 三极管导通 → 继电器吸合 → 报警器启动。
安全提示：
- 使用继电器控制高压设备时，务必隔离低压电路与市电。
- 测试时可用打火机火焰靠近接收管模拟遮挡（火焰含红外线）。
注意：此为基础电路，实际应用中可加入延时触发、无线传输等功能。如需抗干扰设计，建议使用调制/解调红外信号（如TSOP系列接收头）。
红外线火灾报警器电路图
火灾报警器集成电路MC145012集成了报警器的全部功能，只要外接红外线发射、接收元件及喇叭等，就可构成一台火灾报警器，而且还可以与电脑连接构成报警系统。
2020-01-18 15:28:00
门窗红外线监视防盗报警器的电路原理图
红外线报警器电路原理图与元器件选择，门窗红外线监视防盗报警器的电路原理图，电路主要由红外发射和接收模块、时基集成电路、报警扬声器等组成。
2020-02-22 06:11:00
如何自制红外线来人报警器电路
报警器，报警器不报警；当有人进如时，将红外线阻断，接收器收不到遥控器发来的信号，Q1b极为高电平，Q1截止，Q2也截止，Q2C极为高电平，此时Q3导通，继电器吸合，K2闭合将12V送入报警或语音电路，发出报警
richips
2021-05-24 07:47:02

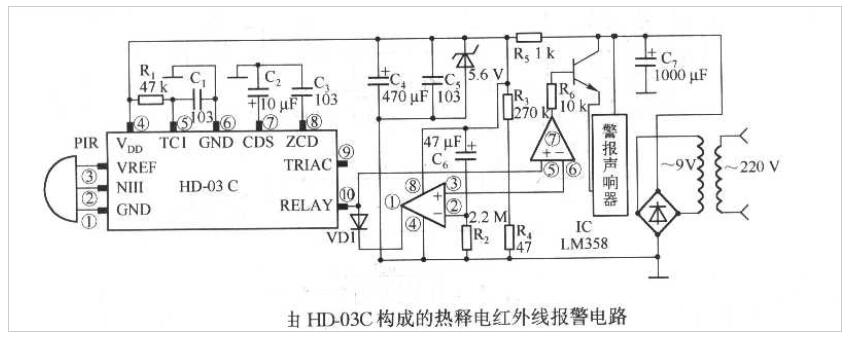

红外线探测报警器相关资料分享
该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
zrl12123456
2021-05-21 07:56:03

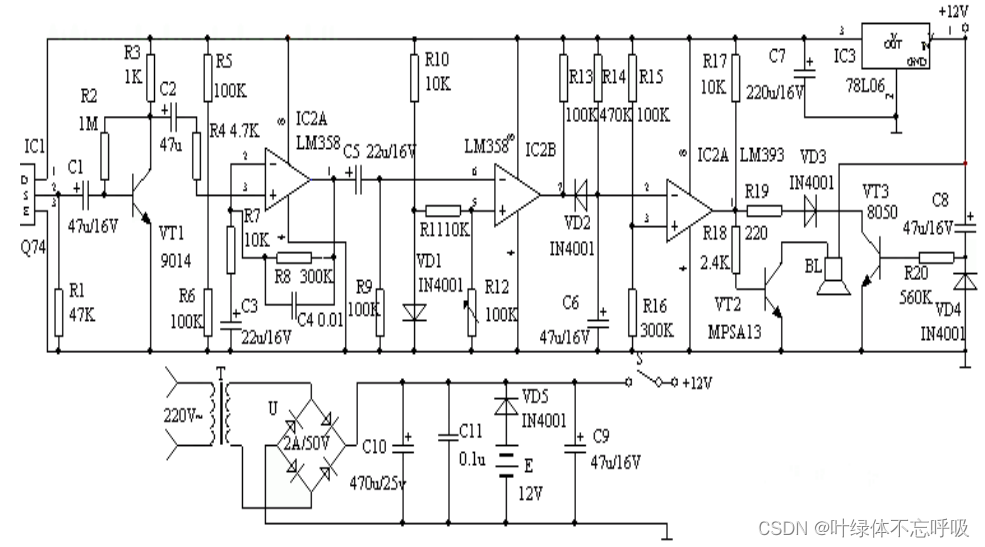

红外线探测防盗报警器电路设计
该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盜报警。
2023-07-15 17:23:40
基于NV040B-SOP8语音芯片的红外线防盗报警器设计
红外线防盗报警器是一种利用红外线的报警装置，组成无线监视区域，具有极强的保密性和可靠性。只要有人进入监视区域，电路就会发出报警声，以引起注意。随着人们对安全意识的增强，红外无线报警器因其保密性和可靠性而受到广大用户的喜爱，被广泛应用于商业和家庭中。
2022-08-14 10:38:37

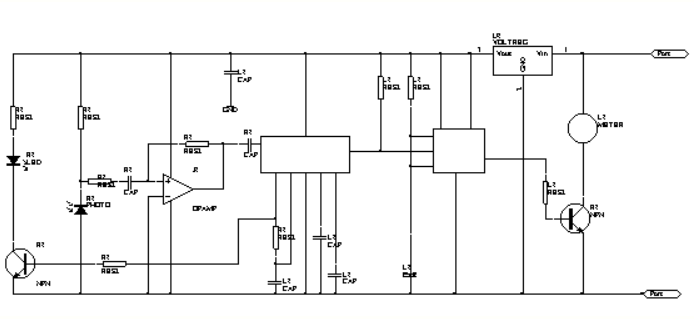

制作一个红外线反射式防盗报警器的资料说明
本装置是将红外线发射、接收电路组装在一起，做成了便于安装和使用的“一体化”防盗报警器。其特点是所发射的红外线遇到人或物时，被反射回一部分，经接收、处理后触发报警电路产生告警声，人或物离开有效监视区域后，报警器延时发声60秒后自动恢复到警戒状态。
2020-05-05 14:23:00
红外线烟感报警器如何报警呢？
火焰是物质产生灼烧气体而发出的光，是一种辐射能量。火焰辐射出红外线、可见光和紫外线。其中红外线和可见光不太适合用于火灾报警，这是因为正常使用中的取暖设备、电灯、太阳光线都包含有红外线或可见光。
2020-05-01 16:32:00

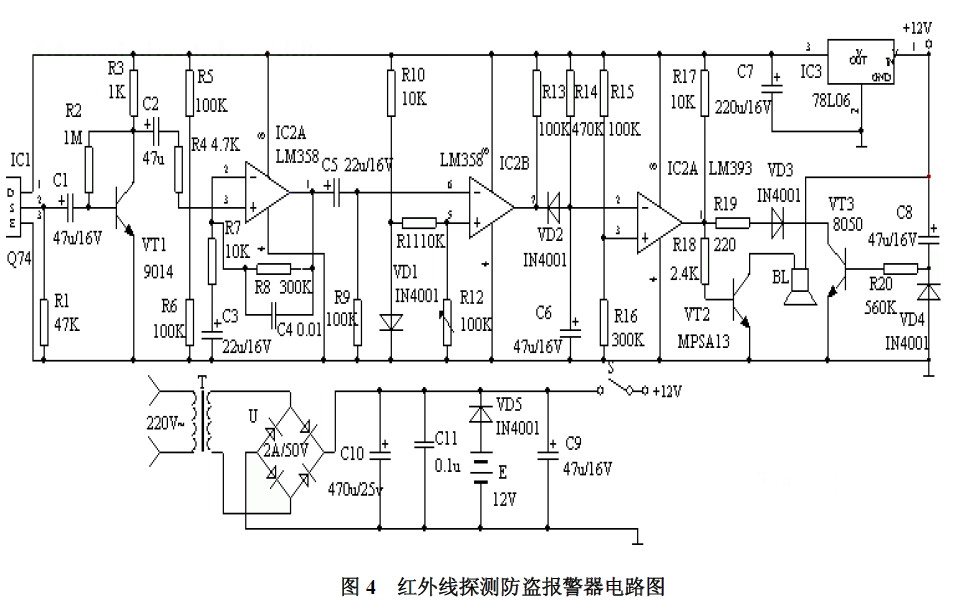

红外线探测防盗报警器的电路资料详细说明
该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
2020-06-13 12:02:56
红外线无绳耳机电路图分享
这是红外线（IR）无绳耳机的示意图。也许它也可以称为“无线耳机”，但它使用红外线作为声音信号载体。它使用一对电路图，即红外发射器和红外接收器。
2022-06-14 17:08:39
红外线报警器的原理_功能_应用领域及选择方法
红外报警器是使用红外传感器检测异物的存在。当有物体移动的痕迹时，红外警报器会立即发出警报。红外报警器是相对高科技的产品。许多用于存放贵重物品的地方将配备这种红外警报器。有了这个红外线警报器，每个人都会更加放松。
2020-10-14 11:43:39
八款红外线报警器电路设计方案
在需要防范的区域（如家里的客厅、卧室、厨房、走廊，仓库，商店等）安装好探测器之后，如果有盗贼进入防范区域，探测器就会探测到人体红外线，并立即发射经数字编码的报警信号，该信号由安装在一公里以内的红外
2022-11-29 09:58:32

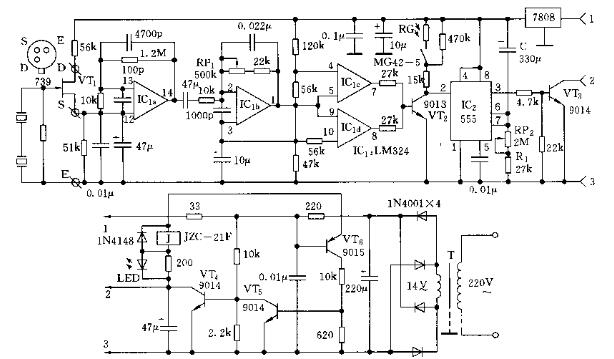

555被动式红外报警器电路 电子资料
本文所说的被动式红外报警器是利用热释电红外传感器接收到人体红外线，经菲涅尔透镜聚集，再经放大并报警或控制其他电器。其电路如下图所示，报警探头由钛锆酸铅陶瓷体PZT（高热电系数）与红外滤光镜片窗口组成。
tulin
2021-04-22 06:23:28

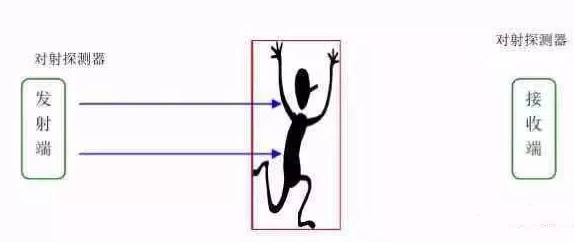

如何安装红外对射报警系统
