功率因数测量电路

好的，功率因数测量电路主要用于确定电气设备或电网中的功率因数（PF = cosφ）。功率因数是有功功率（P）与视在功率（S）的比值。它反映了交流电源传输有用功率的效率，其值在0到1之间（滞后或超前）。

实现功率因数测量通常需要同时测量电压、电流以及它们之间的相位差（φ）。以下是几种常见的功率因数测量电路原理和常用方法：

核心原理

电压和电流信号采样： 使用电压互感器（PT）或电阻分压网络安全地获取线路电压信号；使用电流互感器（CT）、罗氏线圈（Rogowski Coil）或低阻值电流采样电阻（Shunt Resistor）获取负载电流信号。

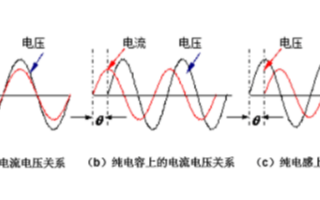

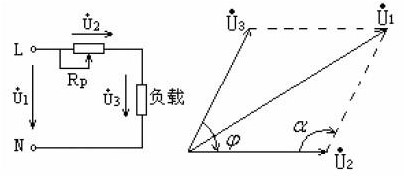

相位差检测： 这是功率因数测量的关键。需要比较电压和电流波形的过零点或确定它们之间的时间差，进而计算相位角φ。
计算功率因数： 功率因数 PF = cosφ。

常用测量方法及对应电路

时间差法（过零检测法）
- 原理： 检测电压信号和电流信号的过零点（从负变正或正变负的点），测量这两个过零点之间的时间差（Δt）。
- 电路关键部分：
  - 过零比较器电路： 将正弦波的电压和电流信号（通常需放大调理）输入两个过零比较器（如LM393），将其转换成方波信号。
  - 时间差测量电路（硬件）：
    - 异或门（XOR）电路： 将两个方波信号输入异或门。异或门输出的方波脉冲宽度（高电平时间）即为两信号相位差的时间差（Δt）。
    - 低通滤波器（LPF）： 对异或门输出的脉冲信号进行低通滤波（积分），得到一个与相位差Δt成比例的直流电压（V_dc ∝ φ）。
  - 时间差测量电路（微控制器-ADC）：
    - 用微控制器的捕获单元/定时器精确测量两个方波上升沿（或下降沿）之间的时间间隔（Δt）。
- 计算功率因数：
  - 频率 f 已知（通常为50Hz或60Hz），则一个周期 T = 1/f。
  - 相位差 φ（弧度）= 2π * (Δt / T)。
  - 功率因数 PF = |cos(φ)| (绝对值表示只关心大小)。
- 优点： 电路相对简单（硬件或软件实现），成本较低。
- 缺点： 精度受限于信号波形失真（高次谐波会使过零点不稳），且无法区分滞后或超前（仅能测绝对值）。对硬件过零点检测电路要求较高。
模拟乘法器法（瞬时值乘法）
- 原理： 直接对电压瞬时值 v(t) 和电流瞬时值 i(t) 进行模拟乘法运算，得到一个乘积信号。
- 电路关键部分：
  - 模拟乘法器IC： 使用专用IC（如AD633， MPY634等）或使用OTA（运算跨导放大器）构成的乘法器电路。
  - 信号调理： 电压信号 v(t) 和电流信号 i(t) 需要经过恰当的放大和调理，确保在乘法器的输入范围内，且相位关系准确（电流互感器可能引入相移需要补偿）。
  - 低通滤波器（LPF）： 乘法器输出v(t)*i(t)是脉动的信号，其直流分量就是有功功率 P 的平均值。
  - 有效值检测电路 (RMS)： 分别对 v(t) 和 i(t) 进行RMS到DC转换，得到电压有效值 Vrms 和电流有效值 Irms。
- 计算功率因数：
  - 有功功率 P = Vdc（LPF输出的平均直流电压）。
  - 视在功率 S = Vrms * Irms。
  - 功率因数 PF = P / S。
- 优点： 理论上精度较高，能反映波形失真的影响（因为乘了瞬时值），且能通过后续处理判断功率因数性质（感性/容性）。
- 缺点： 电路相对复杂，成本较高（尤其需要高精度RMS转换时），调试要求较高（相移补偿、器件温漂等）。对乘法器线性度要求高。
专用计量芯片
- 原理： 这是目前应用最广泛、最高效的方法。芯片内部高度集成化，通常包含：
  - ADC（高速Σ-Δ ADC常用来对V/I信号同时高速采样）。
  - DSP或数字处理器核心，对采样的数字化电压、电流数据进行实时处理（如DFT/FFT）。
  - 精确计算有功功率 P、无功功率 Q、视在功率 S、电压有效值 Vrms、电流有效值 Irms、频率 f、相位差 φ、功率因数 PF 等参数。
  - 通信接口（SPI, I2C等）输出结果。
- 代表芯片： ADE7751/7851/7868/795x系列（ADI）， ATT702x/B系列（炬泉光电，现Microchip）， MCP39F501/511(Microchip)， STPMxx系列（ST），瑞萨、TI等公司也有相关产品。
- 电路构成：
  - 前端信号调理： 电压电流的隔离、分压/互感、放大、低通滤波（抗混叠）等网络，将信号调整到适合芯片ADC输入的幅度范围。
  - 计量芯片及其外围电路： 电源、晶振、参考电压、配置电阻/电容、通信接口所需的上拉电阻等。
  - 微控制器（MCU）： 通过SPI/I²C读取计量芯片计算出的功率因数或其他参数，可进行显示、控制或数据上传。
- 优点： 集成度高，精度高（尤其在宽范围、带谐波情况下），功能强大（可测多种电参数），设计相对简单，可靠性好。
- 缺点： 成本相对较高（芯片本身），需一定的软件驱动开发能力。
