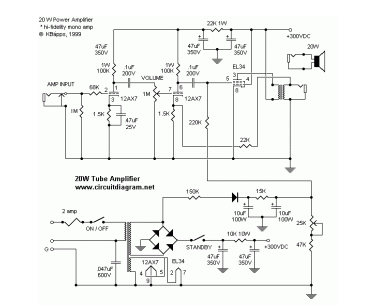

以下是典型的音响功放电路图的基本结构和关键模块说明（以常见AB类功率放大电路为例）。由于无法直接绘制图片，我将用文字描述核心电路框架，并提供关键元件的作用：

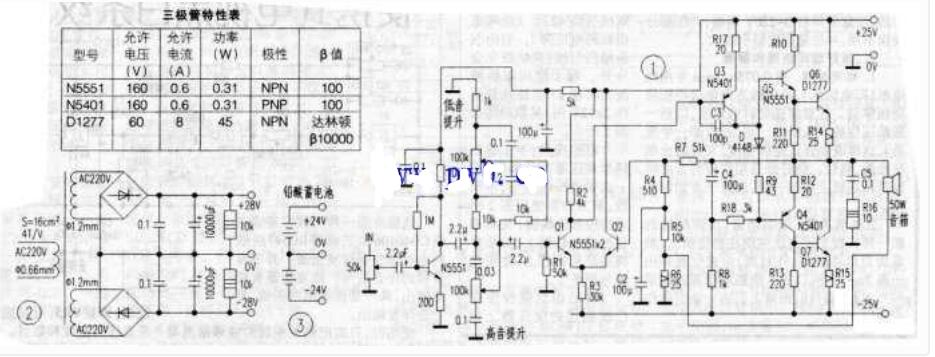

基本电路结构（双声道AB类功放）
1. 输入级（前置放大）
- 元件：运算放大器（如NE5532）或晶体管差分放大电路
- 作用：接收音源信号（如手机、CD机），进行初步电压放大并抑制噪声。
2. 电压放大级（推动级）
- 元件：中功率晶体管（如2N5551/2N5401）
- 作用：将前置信号进一步放大，驱动功率输出级。
3. 功率输出级（推挽输出）
- 元件：互补对称功率管对
- NPN型（如2SC5200）
- PNP型（如2SA1943）
- 电路：
V+ (正电源) → [2SC5200] → 输出端 → 喇叭 → [2SA1943] → V- (负电源) ↑驱动信号 ↑反馈网络 - 工作模式：两管交替导通（正半周NPN工作，负半周PNP工作），输出大电流驱动喇叭。
4. 负反馈网络
- 元件：电阻（Rf）与电容（Cf）串联
- 作用：从输出端取信号反馈至输入级，减少失真、稳定增益。
- 示例：输出端 → Rf（10kΩ）→ Cf（100pF）→ 前置反相输入端
5. 偏置电路（温补）
- 元件：二极管（如1N4148）或热敏电阻 + 三极管（如BD139）
- 作用：为功率管提供静态偏置电压，防止交越失真；温度升高时自动降低偏置电流避免过热。
完整简化电路框图
音源输入 → [前置放大] → [电压推动] → [功率输出级] → 喇叭
↑ │ ↑
│←[负反馈]─┘ [偏置温补]
↓
[接地/电源]关键保护电路
- 过流保护：功率管发射极串联小电阻（0.1-0.5Ω），检测电流触发限流电路。
- 喇叭保护：继电器延迟接通（防开机冲击） + 直流检测（输出异常时断开喇叭）。
设计要点
- 电源：双电源供电（如±25V）或单电源+电容耦合输出。
- 阻抗匹配：输出阻抗需远小于喇叭阻抗（典型4-8Ω）。
- 散热：功率管必须加装散热器（如100W功放需≥0.5℃/W的散热器）。

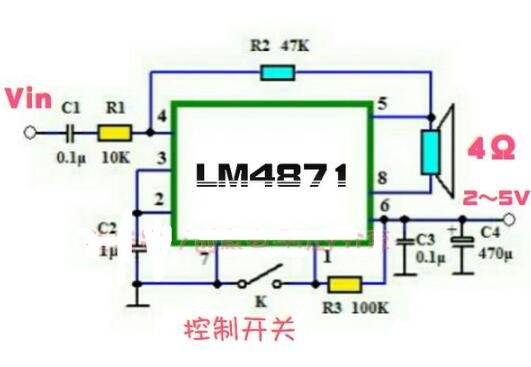

如果需要具体型号电路图（如LM3886集成电路功放或分立元件OCL电路），可提供芯片型号或功率要求，我会进一步说明原理图细节！
基于TDA1553的汽车音响功放电路图

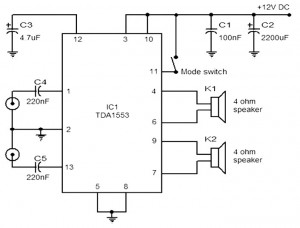

这里给出的方案是一个汽车立体声放大器电路，可以用于那辆车或其他车辆。该电路基于TDA1553，它是B类音频放大器。正如你所看到的，这个电路非常简单，仅由 IC 和电容器 6 组成。
