电流互感器实物接线图

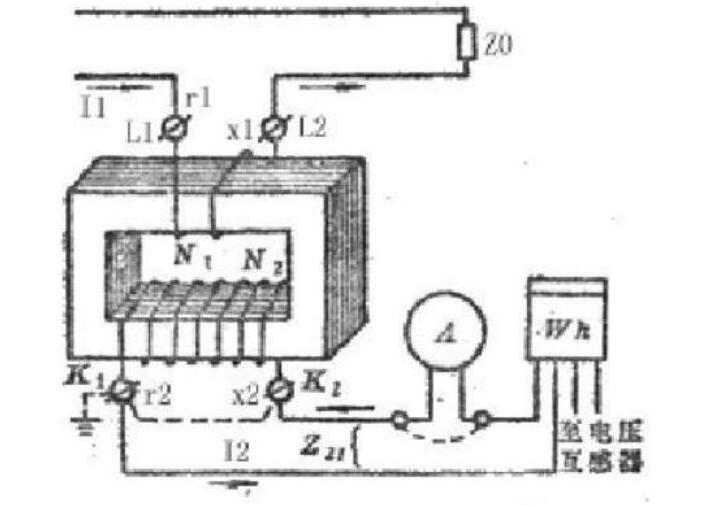

电流互感器的结构由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流通过一次绕组时，产生的交

电流互感器是一种用于测量电流的重要元器件，广泛应用于电力系统、工业自动化等领域。本文将以电流互感器接线图为中心，从四个方面对其进行详细阐述。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即 1、2、3 为一组;4、5、6 为一组;7、8、9 为一组。

电流互感器是一种用于测量电流的装置，常用于电力系统中进行电流采集和保护操作。正确接线是确保电流互感器工作正常和准确测量电流的关键。本文将详细介绍电流互感器的接线方法和接线注意事项。 电流互感器的接线

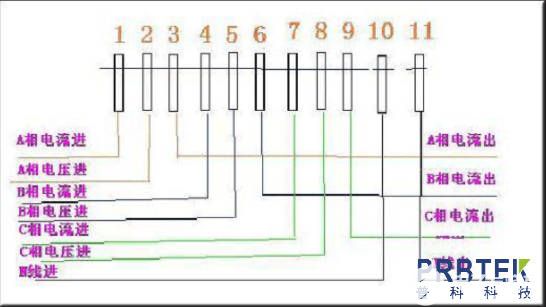

翻过接线端子盖，就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。为了安全，应将电流互感器S2端连接后接地。

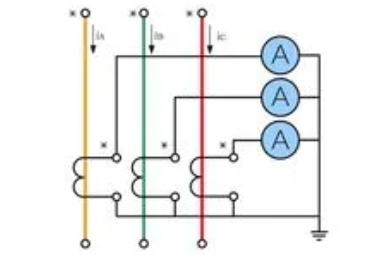

近期，有位老哥提到电流互感器接线的问题，其实，关于电流互感器接线，前篇当中有过介绍，介绍了互感器的几种典型接线，包括三相完全星形和两相不完全星形，还有两相差动接线和三相角形接线。

电流互感器的接线方式对于电力系统的正常运行至关重要。单相和三相电流互感器的接线方式各有特点，需要根据具体的应用场景进行选择。

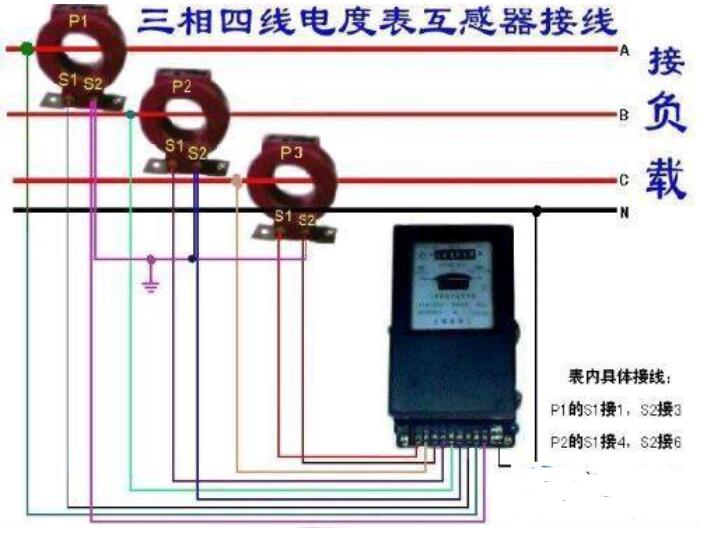

三相四线电表接线端子1.4.7与电流互感器二次侧S1端相接，为电流进线端。接线端子3.6.9与电流互感器二次侧S2端相接，为电流出线端。接线端子2.5.8分别接三相电源。接线端子10是接零端的，为了保证安全，需要将电流互感器S2链接后接地。

什么是电流互感器？电能表和电流互感器应该如何接线？ 电流互感器是一种电能测量仪器，用于将高电流传感器的电流信号转换为低电流信号，以方便进行监测和测量。在电力系统中，电流互感器起到了重要的作用，用于

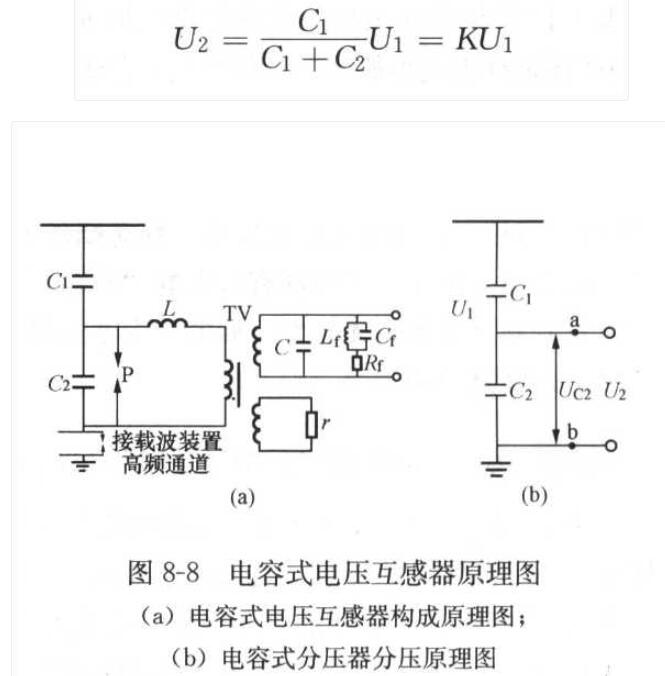

电容式电压互感器又称电容分压器，是采用电压分压原理构成，其简单原理接线图如图8—8（a）所示。其主要组成元件包括：电容式分压器、电磁式电压互感器以及提高可靠性和准确性的附属设备。

电流互感器二次接线  电流互感器是一种电力测量仪器，主要用于测量高电压和高电流下的电流值，其原理是利用电磁感应作用测量电路中的电流，通过二次绕组输出标准的电流信号。电流互感器的二次电流接线非常重要

电流互感器的接线方式有以下几种，如图8—6所示，它们分别为：

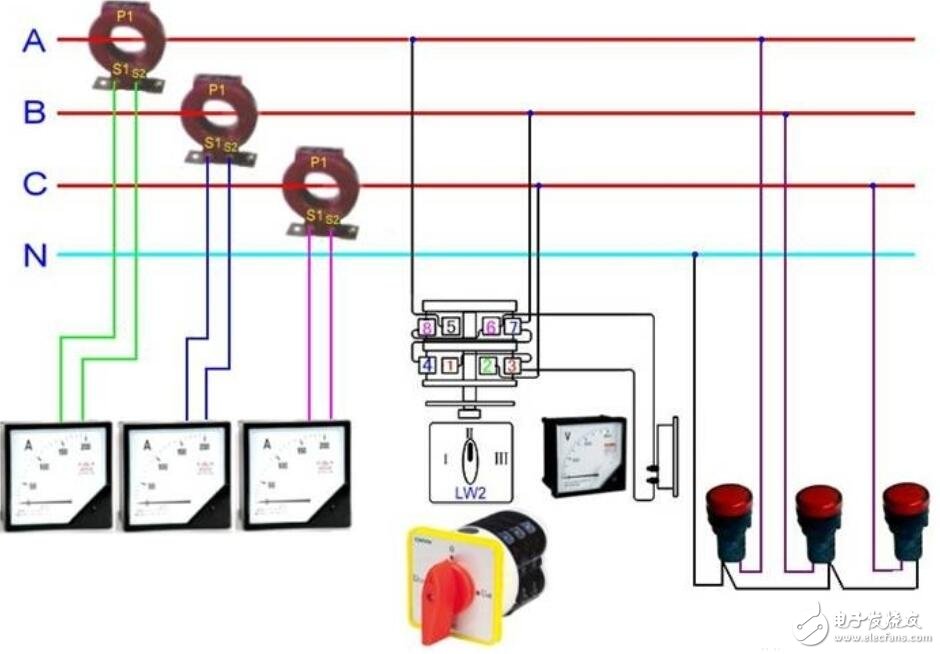

电流表与互感器的接法是一个在电气工程中常见且重要的操作，它涉及到电流的测量、保护以及设备的正常运行。以下将详细阐述电流表与互感器的接法，包括基本原理、接线步骤、注意事项以及实际应用中的不同场景。

特性的参数设置界面，左侧是功能的设置与显示，右侧是所有功能模块，上侧是互感器类型的选择。总结电流、电压互感器伏安特性测量变比接线总体是很简单，一般通过观察接线图说明就能独立完成所有的试验项目，时基电力作为电力试验设备的制造厂家，温馨提醒您，该产品只针对保护用互感器的功能测量。

电流互感器，光看名称也能知道个八九不离十的了吧，首先前面是电流，后面是互感器，工作一定和电流有关系的，电流互感器是由闭合的铁心和绕组组成。

​​​​一相式接线： 一台互感器接线，用于对称三相电路中测量电流，只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表，在继电保护中做过负荷保护

A 图A，一台互感器接线，主要用于测量对称三相电路中线路上的电流。

接线方法：红、黑两芯线对应接互感器变比极性测试仪面板的一、二次插孔，另一端分别接电流互感器对应的一、二次。红色线接二次（K1）极性端，黑线接电流互感器的二次（K2）端;红色线接电流互感器的一次（L1）极性端，黑色线接电流互感器的一次（L2）端。

电流互感器作为电力系统中不可或缺的重要元件，其作用是不可或缺的。它能够将高电流按照一定的比例转换为低电流，便于使用电流表等测量设备进行测量，并实现对电力设备的保护。本文将详细介绍电流互感器的作用、工作原理、接线方法以及应用，旨在为读者提供全面深入的认识和理解。

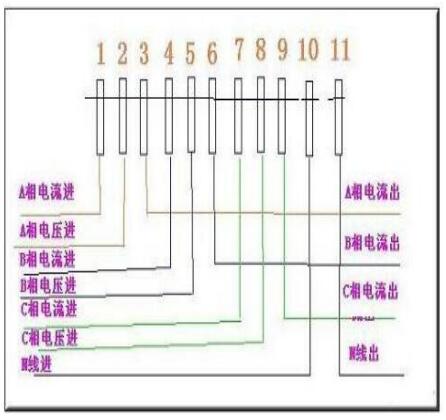

三相电表电流互感器接法如下。电表上接线端只有123，456，789，10.11，分别对应三相三个电流互感器A，B，C（10.11接零，零线不经过互感器） 。
