以下为通用型变频器接线图的中文详解，适用于大部分三相交流电机控制场景：

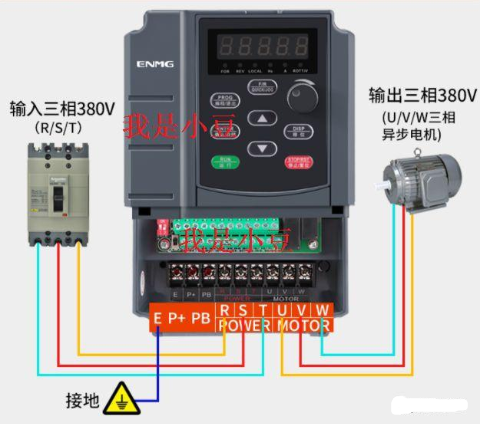

一、主电路接线（动力线）
| 端子标识 | 接线说明 | 注意事项 |
|---|---|---|
| R/L1, S/L2, T/L3 | 接三相380V交流电源（输入） | 前级需加装空气断路器 |
| U/T1, V/T2, W/T3 | 接三相电机（输出） | 禁止接入电容器或LC滤波器 |
| PE/⏚ | 设备接地线（黄绿双色线） | 必须可靠接地，接地电阻≤4Ω |
| +1, +2 | 外接制动电阻（选配） | 15kW以下机型可内置 |
二、控制端子接线（弱电信号）
1. 基本控制端子
| 端子类型 | 端子标识 | 功能说明 | 典型接法 |
|---|---|---|---|
| 启停 | FWD（正转） | 正转启动信号 | 接按钮开关→+24V/COM |
| REV（反转） | 反转启动信号 | （干接点/继电器控制） | |
| STOP | 紧急停止 | NC常闭触点串联回路 | |
| 调速 | AVI（0-10V） | 电压调速输入 | PLC/电位器中端 |
| ACI（4-20mA） | 电流调速输入 | 需跳线选择信号类型 | |
| 多段速 | X1~X3 | 组合实现7段速 | 通过开关通断选择 |
2. 信号输出端子
| 端子标识 | 功能 | 输出类型 |
|---|---|---|
| TA, TB, TC | 故障报警继电器输出 | 250VAC/2A 常开触点 |
| Y1/Y2 | 运行/故障指示 | 集电极开路输出 |
| AO1 | 频率模拟量输出 | 0-10V对应0-50Hz |
三、关键接线示意图
╭───────────────╮ ╭─────────╮
│ 三相电源 │ │ │
│ R ──►│ L1 │ │ │
│ S ──►│ L2 ├───U──────►│ M │
│ T ──►│ L3 │ │ 3~ │
│ │ │ │ Motor │
│ PE──►│ ⏚ ├─────────┬─►⏚ │
╰───────┤ │ │ │
│ +1 ├───┬──────┘ │
│ +2 ├───┘ │
├───────┤ │
+24V───►│ COM │<──┐ │
按钮开关─►│ FWD │ ├─► 启停控制 │
电位器──►│ AVI │ ├─► 速度调节 │
╰───────╯ │ │
╰─► 信号地 │四、安全规范
- 断电操作：接线前必须断开电源，验电确认！
- 线径匹配：主电路导线按电机电流1.2倍选型（例：15kW电机建议≥6mm²铜线）
- 强弱电分离：控制线与动力线间距＞20cm，交叉时需90°垂直布线
- 屏蔽接地：模拟信号线用双绞屏蔽线，屏蔽层单端接变频器PE端
- EMC防护：输出侧加装磁环（尤其长距离电缆）
五、选配件接线
| 设备 | 接线位置 | 作用 |
|---|---|---|
| 电抗器 | 输入RST前端 | 抑制电网谐波 |
| EMC滤波器 | 电源输入端 | 减少高频干扰 |
| 制动单元 | +1/+2端子 | 快速消耗再生电能 |
注：具体参数请以设备实际标识为准（如：三菱FR-D700手册P35，西门子G120附录C）
实际接线前务必查阅对应型号手册！可补充说明品牌型号获取精确图纸。
