磁场共振式无线充电是一种利用相同共振频率的电磁场能量交换实现电能无线传输的技术。其核心原理可分为以下关键步骤：
1. 基本物理基础：电磁感应与共振

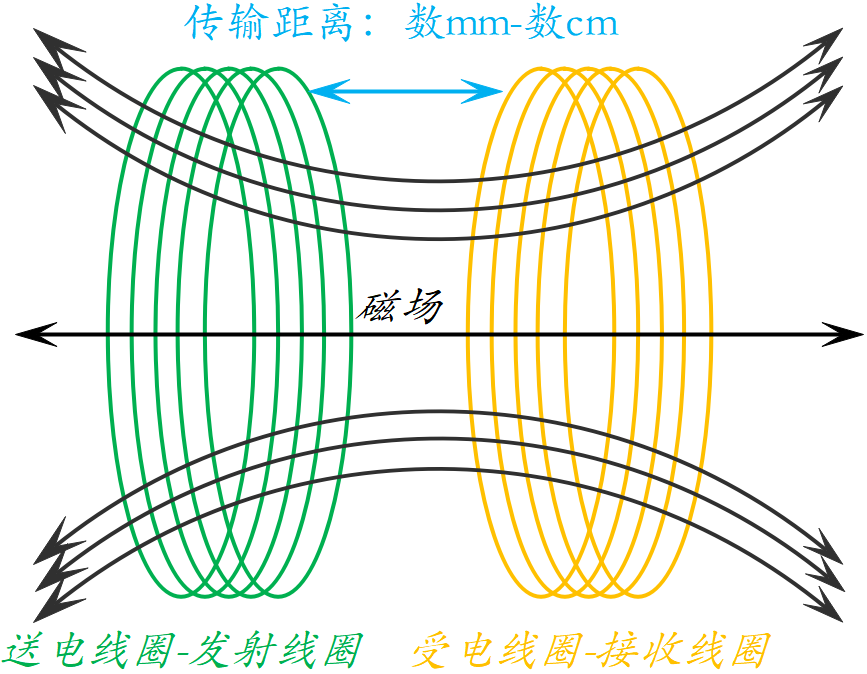

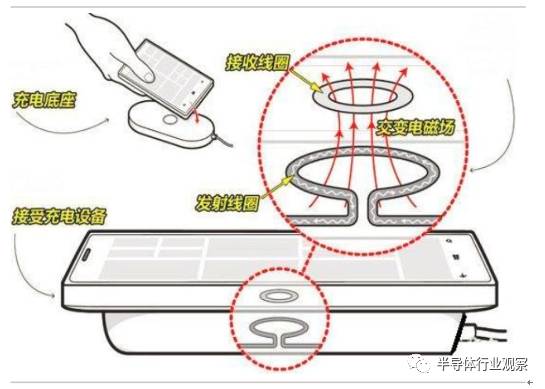

- 电磁感应：交变电流通过发射线圈产生交变磁场。
- 磁场共振：当接收线圈的固有频率与发射磁场频率一致时，两线圈形成共振耦合（类似音叉共鸣），实现能量高效传输。
2. 核心组件与工作流程
- 发射端（Tx）：
- 电源输入 → 高频逆变器 → 驱动发射线圈（连接谐振电容）。
- 发射线圈与电容组成LC谐振电路，产生特定频率（如6.78MHz或13.56MHz）的交变磁场。
- 接收端（Rx）：
- 接收线圈（同频谐振）捕获磁场能量 → 电流通过谐振电路 → 整流/稳压 → 为设备供电。
3. 共振的关键作用
- 频率匹配：只有同频线圈才能高效交换能量，其他频率设备几乎不受影响（降低干扰）。
- 高Q值谐振器：线圈通过高Q值（品质因数）设计增强共振效果，使磁场能量高度聚焦于两线圈间，减少空间损耗。

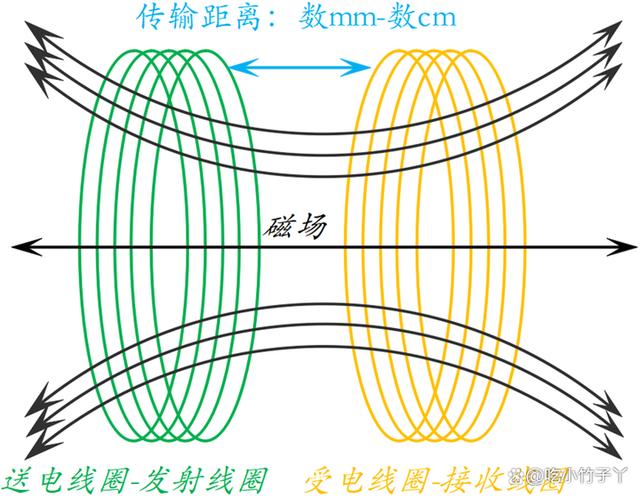

- 耦合机制：能量通过近场非辐射磁耦合传输（非传统电磁波），符合：
[ k = \frac{M}{\sqrt{L_T L_R}} ]
（( k )：耦合系数；( M )：互感；( L_T/L_R )：线圈电感）
4. 技术优势
- 距离灵活：有效传能距离达数厘米至数米（电磁感应式通常＜1cm）。
- 位置自由度：接收端无需精确对准发射线圈（纵向/横向偏移容忍度高）。
- 穿透性：可穿透非金属材料（如木材、塑料）。
- 多设备充电：单一发射器可为多个同频接收器供电（需频率匹配）。
5. 挑战与局限
- 效率衰减：传输效率随距离增加而急剧下降（( \eta \propto k^2 Q_T Q_R )）。
- 频率标准化：需统一频段避免干扰（如A4WP标准采用6.78MHz）。
- 电磁兼容（EMC）：需屏蔽杂散磁场，防止干扰其他设备。
6. 应用场景
- 消费电子：手机、耳机充电（如三星部分机型）。
- 工业：机器人、无人机无线充电桩。
- 医疗：植入式设备（心脏起搏器）充电。
- 电动汽车：静态/动态无线充电系统（如高通Halo）。
直观类比
音叉共鸣模型：
若两个音叉（A和B）频率相同，敲击A会引起B振动发声；若频率不同则无反应。磁场共振同理——只有“共鸣”的线圈才能高效传能。
总结
磁场共振无线充电通过频率精准匹配的LC谐振器实现定向能量传输，突破传统电磁感应的距离限制，为中距离无线供电提供关键技术路径。当前研究聚焦提升效率（如85%~90%实用化）与复杂环境适应性（动态充电、多设备管理等）。
