Modbus通讯协议与RS-485通信是工业自动化领域中紧密相关但又本质不同的两个概念。它们处于通信模型的不同层级：
1. Modbus协议 (应用层/数据链路层)
- 它是什么？ Modbus是一种软件层面的通信协议规范。它定义了设备之间交换数据的方式、格式和规则。
- 层级： 主要工作在OSI模型或TCP/IP模型的应用层（定义了数据的结构和含义），部分功能也涉及数据链路层（定义了简单的帧结构如RTU或ASCII）。
- 核心作用： Modbus规定了：
- 功能码： 要执行的操作类型（如读取线圈
01，读取保持寄存器03，写入单个寄存器06等）。 - 数据模型： 设备内部数据的组织方式（如线圈、离散输入、输入寄存器、保持寄存器及其地址）。
- 消息帧： 消息如何在通信线上组织和打包，包括设备地址、功能码、数据域、校验码等。有两种主要封装格式：Modbus RTU 和 Modbus ASCII。

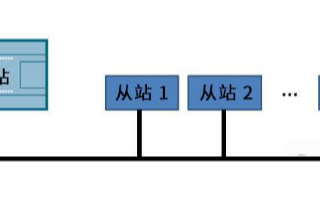

- 主从机制： 通常是主站主动轮询（请求），从站被动响应的工作模式。
- 功能码： 要执行的操作类型（如读取线圈
- 关注点： “通讯什么数据？如何请求和解释这些数据？”（解决语义和语法问题）
2. RS-485通信 (物理层)
- 它是什么？ RS-485（也称为EIA-485）是一种定义了硬件电气特性和物理信号传输方式的物理层接口标准。
- 层级： 工作在OSI模型或TCP/IP模型的物理层。
- 核心作用： RS-485定义了：

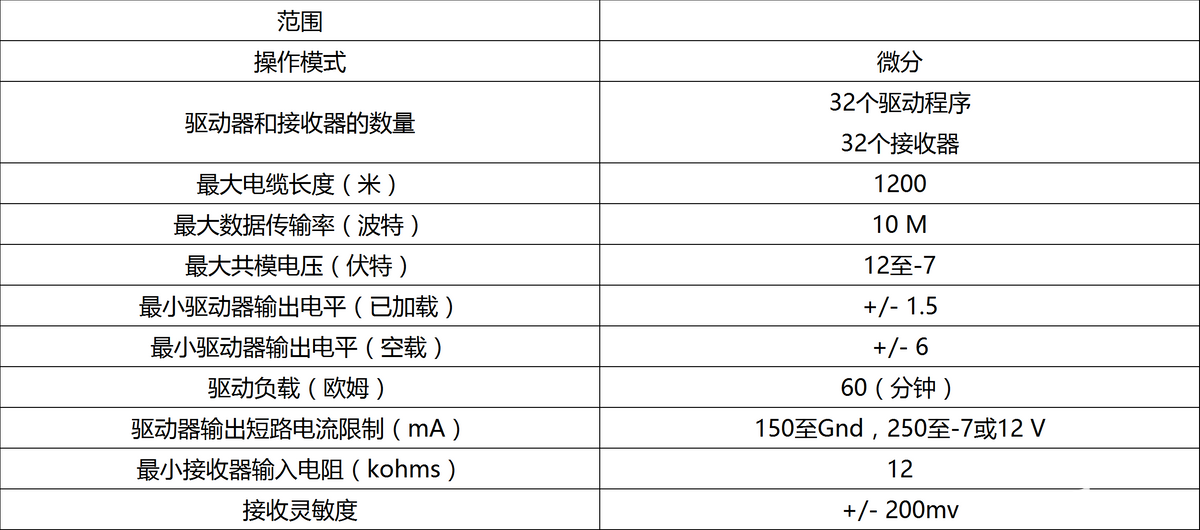

- 电气特性： 如驱动器的输出电压范围（典型差分 ±1.5V至 ±5V）、接收器的输入灵敏度、线路阻抗等。
- 传输方式： 差分信号传输（使用两条线A和B传输互补电压信号）。
- 物理拓扑： 支持多点总线结构（一条总线上可以挂接多个设备）。
- 传输距离和速率： 理论传输距离可达1200米，速度可达10 Mbps（实际距离和速率成反比）。
- 信号连接： 物理接口的接线方式（A线， B线， 可能包含地线）。
- 关注点： “如何将0和1的比特流通过电线可靠、稳定、高效地从一个地方传送到另一个地方？”（解决物理信号传输问题）
核心区别总结
| 特性 | Modbus Protocol | RS-485 Communication |
|---|---|---|
| 本质 | 软件协议 (数据定义、消息格式、操作规则) | 物理接口标准 (电气信号、接线方式) |
| OSI层级 | 应用层/数据链路层 | 物理层 |
| 做什么 | 定义数据内容、通信方式、命令含义 | 定义信号如何在物理介质上传输 |
| 类似比喻 | 语言 (如汉语语法、词汇、句子结构) | 电话线 (声音传输的物理线路) |
它们之间的关系
尽管完全不同，但它们经常一起使用：
- Modbus RTU over RS-485： 这是工业自动化中最经典的组合之一。
- Modbus协议定义了通信的“语言”和“规则”（消息帧、功能码等）。
- RS-485总线则提供了一条可靠的物理通道来传输这些Modbus数据帧（作为二进制比特流）。
- Modbus RTU利用RS-485的多点通信能力实现主站与多个从站的通信。
- 独立性：
- Modbus协议 不依赖于RS-485！它可以在其他物理介质上运行，例如：
- Modbus TCP/IP： 运行在以太网（物理层：双绞线、光纤）和TCP/IP协议栈之上。
- Modbus ASCII over RS-232： 使用点对点的RS-232串口（物理层）。
- RS-485总线也不只能传输Modbus协议！它可以作为物理层承载多种不同的上层协议，例如：
- Profibus
- CANopen
- BACnet MS/TP
- 各种自定义协议
- Modbus协议 不依赖于RS-485！它可以在其他物理介质上运行，例如：
简单来说
- 当你连接电缆、考虑接线方式（A、B）、终端电阻、总线长度、速率配置（波特率、数据位、停止位、校验）时，你主要在处理RS-485物理层的问题。
- 当你需要读取某个设备的温度值（比如读取保持寄存器地址40001），写入控制命令（比如用功能码05写线圈）时，你是在使用Modbus协议来定义数据的含义和交换方式。
常见的混淆点
- “用RS-485通信”不一定是“用Modbus通信”。 RS-485线上可能跑的是其他协议。
- “Modbus通信”不一定要通过RS-485线。 Modbus完全可以通过网线（以太网）甚至无线传输。
理解了它们是不同层（协议在应用层定语义，485在物理层定传输）的基础概念，就能清晰分辨它们各自的职责和在通信系统中的位置。下次遇到问题时，就能区分是信号传输（物理层/485）的接线、干扰问题，还是协议配置（功能码、地址、格式）的应用层配置问题了！
浅析RS485通信和Modbus通信协议
RS485通信和Modbus通信协议汇总1. 主从模式RS-485上的软件层协议ModBus主要依赖于主从模式。主从模式是指在半双工通讯方式上，2个或者2个以上的设备组成的通讯系统中：(1) 至少且
huangdajiang
2021-08-23 06:16:07
RS485通信与Modbus协议的相关资料分享
文章目录RS485 通信与 Modbus 协议单片机 RS485 通信接口、控制线、原理图及程序实例RS485 通信与 Modbus 协议在工业控制、电力通讯、智能仪表等领域，通常情况下是采用串口
鲁林
2021-11-30 07:31:05
modbus协议与485协议区别
Modbus协议与485协议是工业通信领域中常用的两种协议，它们在不同的层面上具有不同的功能和设计理念。本文将对Modbus协议与485协议在协议层面、物理层面、数据传输方式、使用场景等方面的区别
2024-01-11 11:06:03
RS485通信与Modbus协议的特点
RS485通信与Modbus协议 附源码及视频教程下载RS485通信的特点1、采用差分信号。2、RS485通信速率快，最大传输速率可以达到10Mb/s以上。3、RS485内部采用平衡驱动器和差分
ldliu
2021-11-30 07:05:57
解读Modbus通讯协议
了一个用于工业现场的总线协议 Modbus 协议，现在工业中使用 RS485 通信场合很多都采用 Modbus 协议，所以今天我们来了解下 Modbus 通信协议。 Modbus 是 Modicon
2023-11-09 16:39:21
485通信如何转以太网？
485通信如何转以太网？这个是很多客户遇到的困难。首先485通信往往过来的是MODBUS-RTU协议。但是以太网出去的就不一定是MODBUS-TCP协议了。
2023-04-18 16:29:17
RS485与MODBUS RTU的区别 如何选择合适的通信技术？
RS485与MODBUS RTU的区别 如何选择合适的通信技术？ RS485是一种通信总线标准，而MODBUS RTU是一种通信协议。本文将详细讨论RS485和MODBUS RTU的区别，并提供选择
2024-02-01 10:27:05
RS485和Modbus通信协议让工业自动化更高效
电路的可靠性和稳定性。 【RS485通讯协议】 实际应用中，RS485接口还需要进行协议规范和数据格式化。常用的RS485通讯协议有Modbus协议、Profibus协议、CANopen协议等
kpj3026
2023-05-05 16:25:31
浅谈RS485通讯、半双工系统与Modbus协议
RS485是广泛用于工业实施中的串行数据传输标准。在实现RS485通信时，通常使用Modbus协议。这将RS485与通过以ASCII字符进行传输进行通信的RS232协议区分开来。要使用RS485协议处理设备，了解Modbus非常重要。
2021-04-27 15:24:22
RS485和MODBUS的区别 它们有什么不同？
。 1979年施耐德电气制定了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采用Modbus协议，所以今天我们来了解下RS485通信和Modbus通信协议。 一、RS485介绍 在工业控制场合，RS485总线因其接口简单，组网方便，传
2020-03-16 09:02:39
采用modbus协议单片机通过RS485与PLCs7-200通信，跪求资料
采用modbus协议单片机通过RS485与PLCs7-200通信，跪求资料
chhf
2019-12-10 10:34:29
Modbus通讯协议的几种实现方式
标准（De facto），最初的Modbus通讯协议仅支持串口，分为Modbus RTU和ACSII两种信号传输模式（一般基于RS485串口通信媒介），而随着时代进步，Modbus也与时俱进，新增了
daitz
2023-05-05 16:19:56
关于Modbus通讯协议的解读，它的特点都有哪些
用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采用Modbus协议，所以今天我们来了解下Modbus通信协议。 Modbus是Modicon公司为其PLC通讯而开发的一种通讯协议。也是全球第一个真正用于工业现场的总线协议。Modbus网络是一个工业通信系统
2020-09-06 10:12:42
浅析ModBus通信协议的相关知识
RTU、ASCII，各种通讯介质包括有线的RS-232/422/485、光纤、无线等； 3. 高速令牌传递方式：对应的传输模式是Modbus PLUS，通讯介质包括双绞线、同轴电缆等。 通 信
世态薄凉
2023-05-05 15:51:17
ModBus通讯协议简介
ModBus通讯协议通讯协议又称通信规程，是指通信双方对数据传送控制的一种约定。约定中包括对数据格式，同步方式，传送速度，传送步骤，检纠错方式以及控制字符定义等问题做出统一规定。通俗点来
mede1001
2021-08-23 09:19:45
SoftMAC和FullMAC的区别在哪呢
Wifi设备的协议栈是怎样的？SoftMAC和FullMAC的区别在哪呢？SoftMAC和FullMAC分别有哪些优势呢？
YOYOOO
2022-03-10 08:00:32
RS-485通讯协议的介绍
一、RS-485通讯协议的介绍与CAN类似， RS-485是一种工业控制环境中常用的通讯协议，它具有抗干扰能力强、传输距离远的特点。 RS-485通讯协议由RS-232协议改进而来，协议层不变，只是
无厘头
2021-08-20 06:08:39
Modbus通信协议的相关资料下载
Modbus通信协议是在RS-485串口实验的基础上实现的，简单说就是首先要实现RS-485的串口通信，对所收发的数据串按照Modbus的规则编写(比作数据的加密处理)因此在程序编写上主要分为3个
技术牛人小渣子
2022-02-09 07:47:43
RS-485与Modbus协议之间有什么区别
在工业控制、电力通讯、智能仪表等领域，我们经常会看到或者听到“RS-485“与“Modbus”结伴出现，可你真的了解这两者是什么，又有着什么样的联系吗？ RS-485其实是一个物理接口，相当于硬件
2021-09-11 17:19:51
MODBUS协议和RS485硬件电路两者之间的联系
文章目录前言一、RS4851.介绍2.两者之间的联系二、通信格式1.MODBUS协议2.通信代码总结前言Modbus 是属于工业上常用的通讯协议，包括RTU、ASCII、TCP，其中
从未拥有
2021-11-30 07:41:24

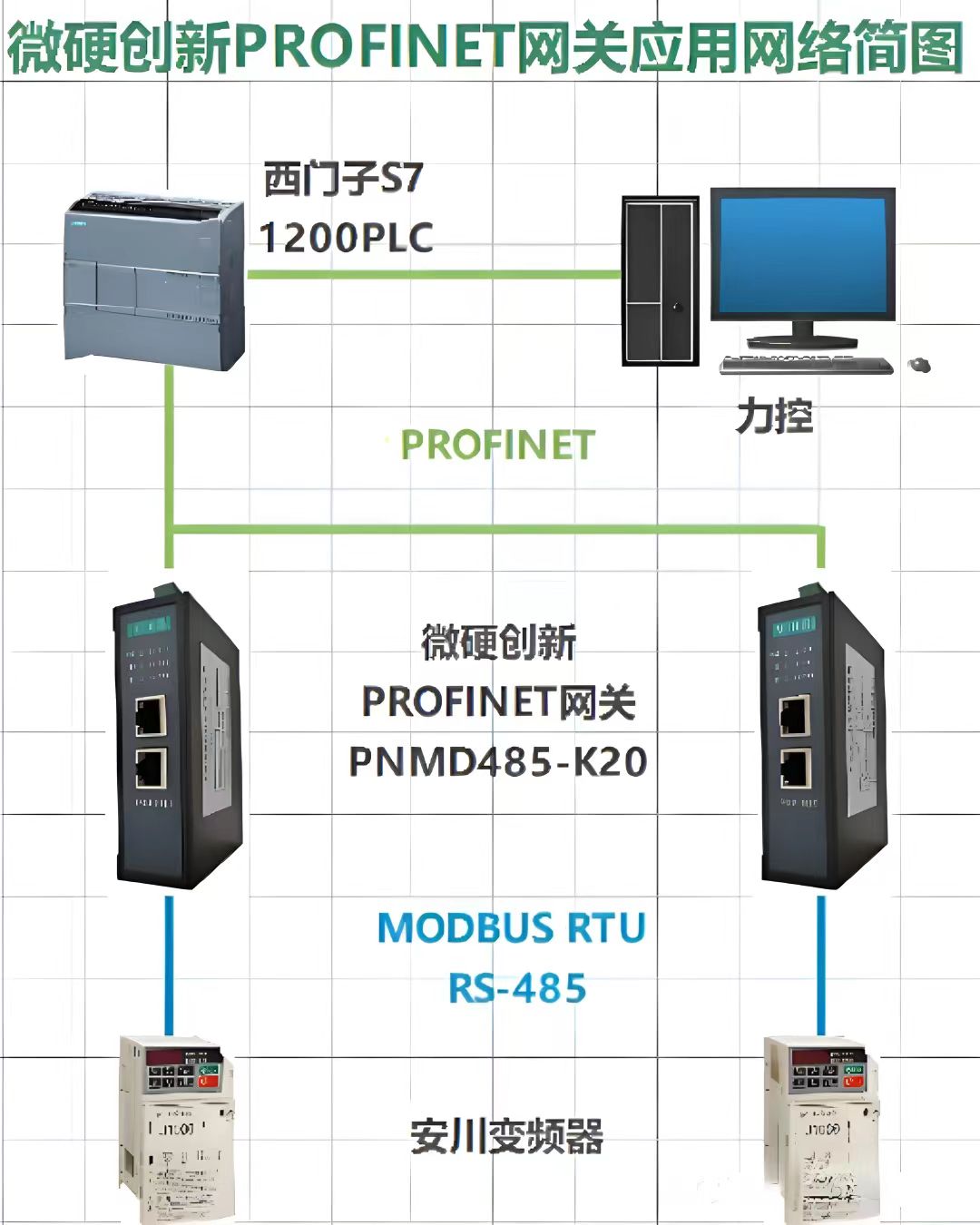

RS485MODBUS转PROFINET网关配置安川变频器接入1200PROFINET通讯
