电容怎么接线图解

电容怎么接线图解

分享:

好的!以下是电容接线的基本图解说明(特别是针对常用的电解电容):

核心原则:区分正负极(极性电容) vs 不分正负极(无极性电容)

一、 电解电容(最常见,有极性,圆柱形)

  • 特点:正极(+)负极(-) 之分,接反会损坏电容甚至爆炸。

  • 识别方法(看图):

    • 引脚长度: 长脚为 正极(+), 短脚为 负极(-)。(新电容)
    • 外壳标记:
      • 在负极(-)引脚附近的外壳上,通常有一道灰色、银色或黑色的竖条带或横条带。这个带状的区域对应负极(-)
      • 在正极(+)引脚附近的外壳上,通常会标记“+”号。
    • 电路板标记: PCB上电容安装位置,带"+"号或半圆填充的焊盘对应正极
  • 接线图解:

      电容实物图(俯视):
          _______      (外壳上的负极标记带)
         |       |     /  /  /  /  /  /
         |   +   |----| (短脚)   -----> 负极 (GND, 低电位)
         |_______|----| (长脚)   -----> 正极 (V+, 高电位)
                      \  \  \  \  \  \
      电路板(PCB)标记图:
              (孔位或焊盘)           (孔位或焊盘)
              |           |           |
          ╭- - - - - -╮  |     ╭- - - - - -╮
          |   [ + ]    |  |     |  (半圆)   |
          |           |  |     |           |
          |           |  |     |           |
          ╰- - - - - -╯  |     ╰- - - - - -╯
           (焊盘)          |      (焊盘)
                           |
             正极焊盘        |       负极焊盘
             (接V+)          |        (接GND)

    接线方式:

    • 电容的长脚 (正极+) 插入或焊接在标有 “+” 号或对应正极电路(V+) 的焊盘上。
    • 电容的短脚 (负极-)靠近负极标记带的引脚,插入或焊接在负极(带横条/半圆标记或GND) 的焊盘上。

二、 无极性电容(陶瓷电容、薄膜电容等,无极性)

  • 特点: 没有正负极之分,可以任意方向接入电路。
  • 识别方法: 两端引脚一样长,外壳上没有任何极性标记(+/- 或 色带)。
  • 接线图解:

      电容实物图(俯视):
          _______
         |       |
         |       |----| (引脚)   -----> 线路1
         |_______|----| (引脚)   -----> 线路2
                      |
      电路板(PCB)标记图:
              (孔位或焊盘)           (孔位或焊盘)
              |           |           |
          ╭- - - - - -╮  |     ╭- - - - - -╮
          |           |  |     |           |
          |    ( )    |  |     |    ( )    |
          |           |  |     |           |
          ╰- - - - - -╯  |     ╰- - - - - -╯
           (焊盘)          |      (焊盘)
                           |
            焊盘A          |       焊盘B
                           |

    接线方式: 电容的两端引脚可以任意插入或焊接在对应的两个焊盘上(焊盘A和焊盘B)。

三、 应用场景示例

  1. 电源滤波:

    • 电解电容: 通常跨接在电源(VCC/V+)和地(GND)之间。正极接V+,负极接GND。
    • 无极性电容: 也常用于电源滤波,并联在电解电容附近,滤除高频噪声。跨接在V+和GND之间,方向任意。
    • 接线图解:
        V+ (电源正)  -----||---+------> 负载 (需电的芯片/电路)
                     电容(+)   |
                            | | 电容(无极性)
        GND (电源地) --------|+------+------> 负载地
                           电容(-)
  2. 信号耦合/隔直:

    • 通常使用无极性电容,串联在信号路径中,隔断直流成分,只允许交流信号通过。
    • 接线图解:
        信号输入源 -----| |------> 信号接收端
                 (无极性电容)

重要注意事项

  1. 区分极性: 电解电容接反非常危险!务必仔细核对标识(引脚长短、外壳色带、板子标记)。
  2. 电压等级: 必须选择电容的额定电压高于实际电路中该点可能出现的最高电压。
  3. 容量值: 根据电路设计需求选择合适的电容容量。
  4. 安全: 处理高压电路中的大容量电容(如电源)时,务必在断电后放电再进行操作。
  5. 特殊电容: 钽电容也有极性(通常是带横线或白点的一端为正极),接线规则与电解电容类似,但更脆弱,接反极易爆炸起火。

总结图解:

  • 电解电容: 长脚/标‘+’ -> 电路正极(V+)短脚/标色带 -> 电路负极(GND)
  • 无极性电容: 两脚任意接线路两端即可。

希望这个图文说明能帮你解决电容接线的问题!进行实际操作时一定要仔细核对极性!

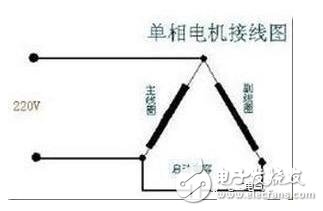

单相电机电容接线图解
