在Cadence设计工具中（通常指OrCAD Capture CIS配合Allegro PCB Editor），将原理图导入PCB的核心流程是生成网表（Netlist）并导入Allegro。以下是详细步骤和注意事项：
关键步骤：
-
原理图准备完成
- 确保原理图设计完整，所有元器件已添加正确的封装名称（Footprint）（如
0805C，SOIC14，CONN_USB_B）。 - 检查电气规则（DRC）：在OrCAD Capture中点击 Tools > Design Rules Check，修复所有错误（悬空连线、未连接引脚、重复位号等）。
- 确保原理图设计完整，所有元器件已添加正确的封装名称（Footprint）（如
-
配置封装库路径
- 在Allegro PCB Editor中设置封装库路径（必须提前完成）：
- 打开Allegro，菜单点击 Setup > User Preferences。
- 找到 Paths > Library 类别：
- 设置
padpath：指向封装焊盘文件（.pad）的目录。 - 设置
psmpath：指向封装符号文件（.dra/.osm）的目录。 - （可选）设置
devpath：指向器件文件（.txt）的目录（旧流程可能需要）。
- 在Allegro PCB Editor中设置封装库路径（必须提前完成）：
-

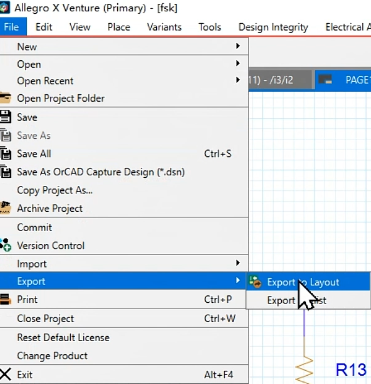

在OrCAD Capture中生成网表
- 打开Capture项目，选中顶层原理图（
.DSN）。 - 菜单 > Tools > Create Netlist...
- 在弹出窗口中：
- 选页签：Allegro / Allegro PCB Designer
- Netlist Files: 指定输出网表文件路径（默认通常即可）。
- Options:
- 重要：确认 PCB Footprint 属性对应原理图中封装字段（默认通常是
PCB Footprint）。 - 勾选 Create PCB Editor Netlist（生成
.pst*文件）。 - 点击 确定 生成网表。
- 打开Capture项目，选中顶层原理图（
-
在Allegro PCB Editor中导入网表
- 打开目标PCB文件（
.brd）或新建空白板。 - 菜单 > File > Import > Logic...
- 在 Import Logic 窗口中：
- Import logic type：选择
Design entry CIS (Capture)。 - Place changed component：选择
Always（推荐）（始终放置新/变更的器件）。 - Directory of netlist files：指定步骤3中网表输出路径。
- 点击 Import Cadence。
- Import logic type：选择
- 关键动作：系统会弹出 Allegro Netin 窗口自动执行导入（不要手动关闭）。
- 打开目标PCB文件（
-
检查导入结果
- 查看日志窗口（Command Window）：确认末尾出现
Netin completed successfully - use Viewlog to review。 - 执行 Viewlog：菜单 Tools > Quick Reports > Viewlog，检查是否有警告（如封装缺失、位号重复）。
- 物理显示：
- PCB界面应出现所有器件（通常堆叠在板框外）。
- 使用 Display > Show Rats > All 显示鼠线（飞线）。
- 查看日志窗口（Command Window）：确认末尾出现
常见问题 & 解决方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 封装缺失（找不到封装） | 1. 原理图中封装名拼写错误 2. Allegro库路径未设置或错误 3. 对应封装文件不存在 |
1. 检查原理图封装属性 2. 确认 padpath/psmpath 设置正确3. 确保封装文件在库目录中存在 |
| 位号重复（Duplicate RefDes） | 原理图存在重复位号（如两个U1） | 返回原理图执行 Annotate（自动编号）并重新生成网表 |
| 鼠线杂乱/缺失 | 1. 网表生成失败 2. 原理图逻辑错误 3. 导入时选择错误文件 |
1. 检查网表日志（.log文件） 2. 重新执行DRC检查 3. 确认导入路径正确 |
| 警告：未定义Device文件 | 旧式网表流程需Device文件（新版本通常忽略） | 设置 devpath 或忽略警告（若不影响布局布线） |
最佳实践建议：
- 前期检查：导入前务必在Capture中完成DRC和封装校验（Tools > Part Manager）。
- 版本兼容：确保Capture和Allegro版本兼容（如同时使用17.4）。
- 目录管理：将原理图、网表、封装库放在清晰的结构化目录中。
- 封装库先行：在绘制原理图前，确认关键封装已在Allegro库中存在。
重要提示：导入后器件处于未布局状态（通常在板框外），需手动或使用自动布局工具进行摆放。
通过以上步骤，即可将Cadence原理图数据准确传递至PCB设计环境，进入布局布线阶段。遇到报错时，务必查看 netin.log 文件定位具体原因。
