PCB（印刷电路板）的导热系数（Thermal Conductivity）是评估其散热能力的关键参数，直接影响电子设备的可靠性。以下是常用的测试方法和关键注意事项（中文版）：

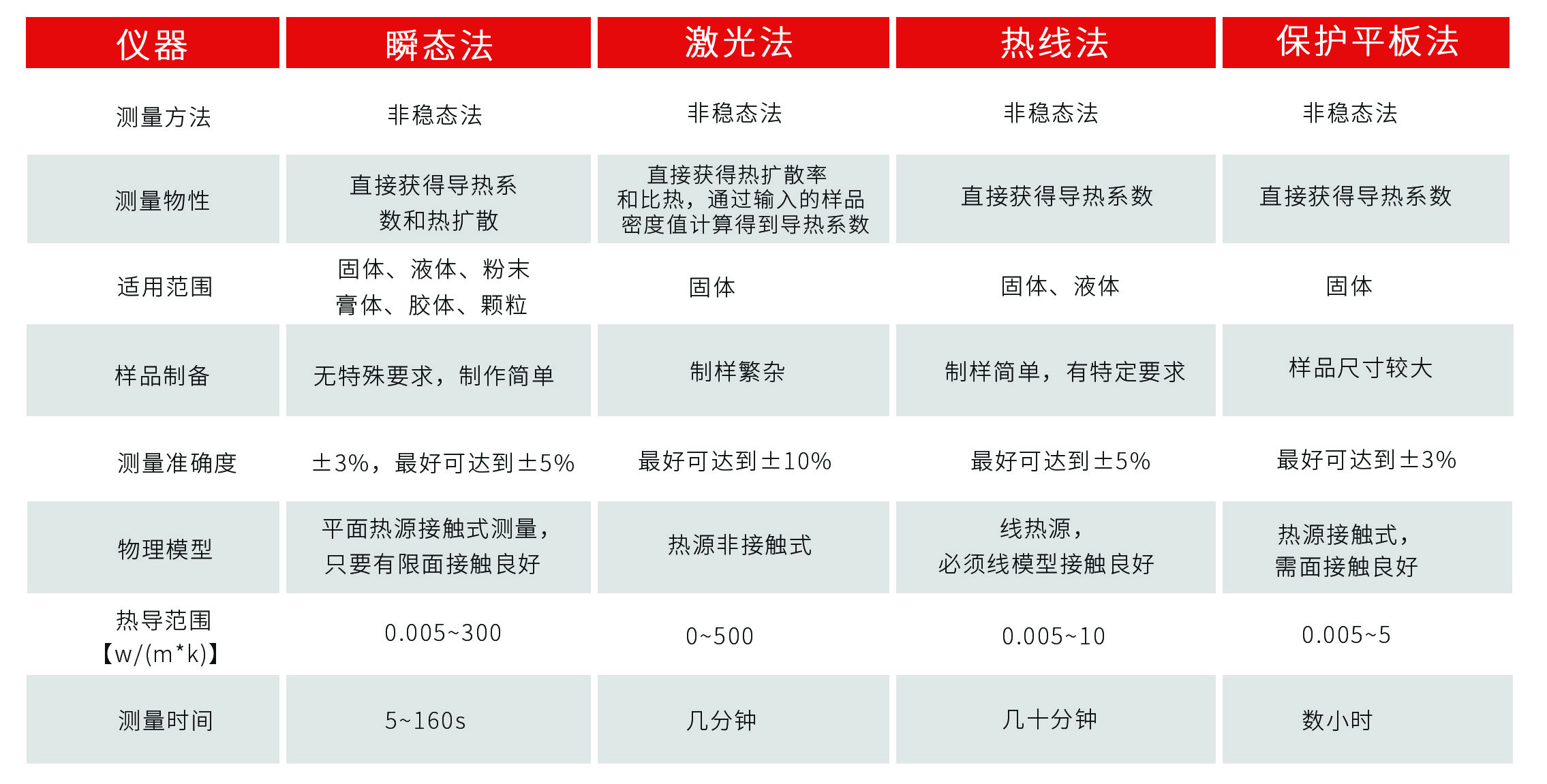

一、主要测试方法
-
稳态热流法（ASTM D5470）

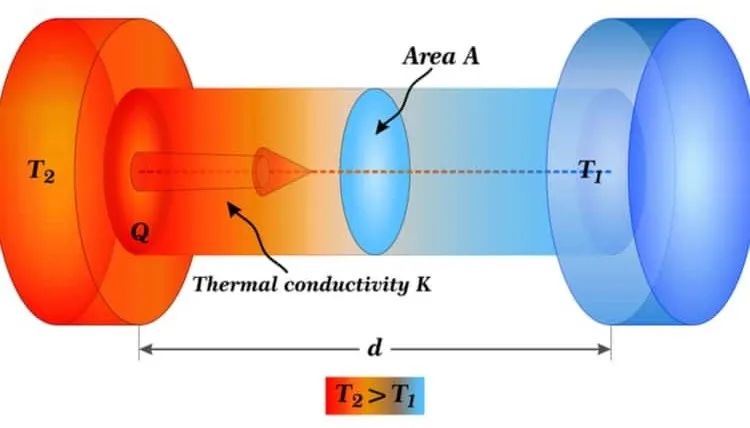

- 原理：在PCB样品两侧施加恒定温差（ΔT），测量通过样品的热流密度（Q），计算导热系数 λ = (Q × 厚度) / (ΔT × 面积)。
- 适用：薄层材料（厚度0.1~10mm），需确保样品表面平整以减少接触热阻。
- 关键设备：热流计、加热板、压力控制系统。
-
激光闪射法（ASTM E1461）
- 原理：用激光脉冲照射样品正面，红外探测器监测背面温升曲线，通过热扩散系数（α）计算 λ = α × ρ × Cp（密度 × 比热容）。
- 适用：各向异性材料（如覆铜箔层压板），可测垂直方向（Z轴）导热率。
- 优势：非接触、快速，适合多层PCB。
-

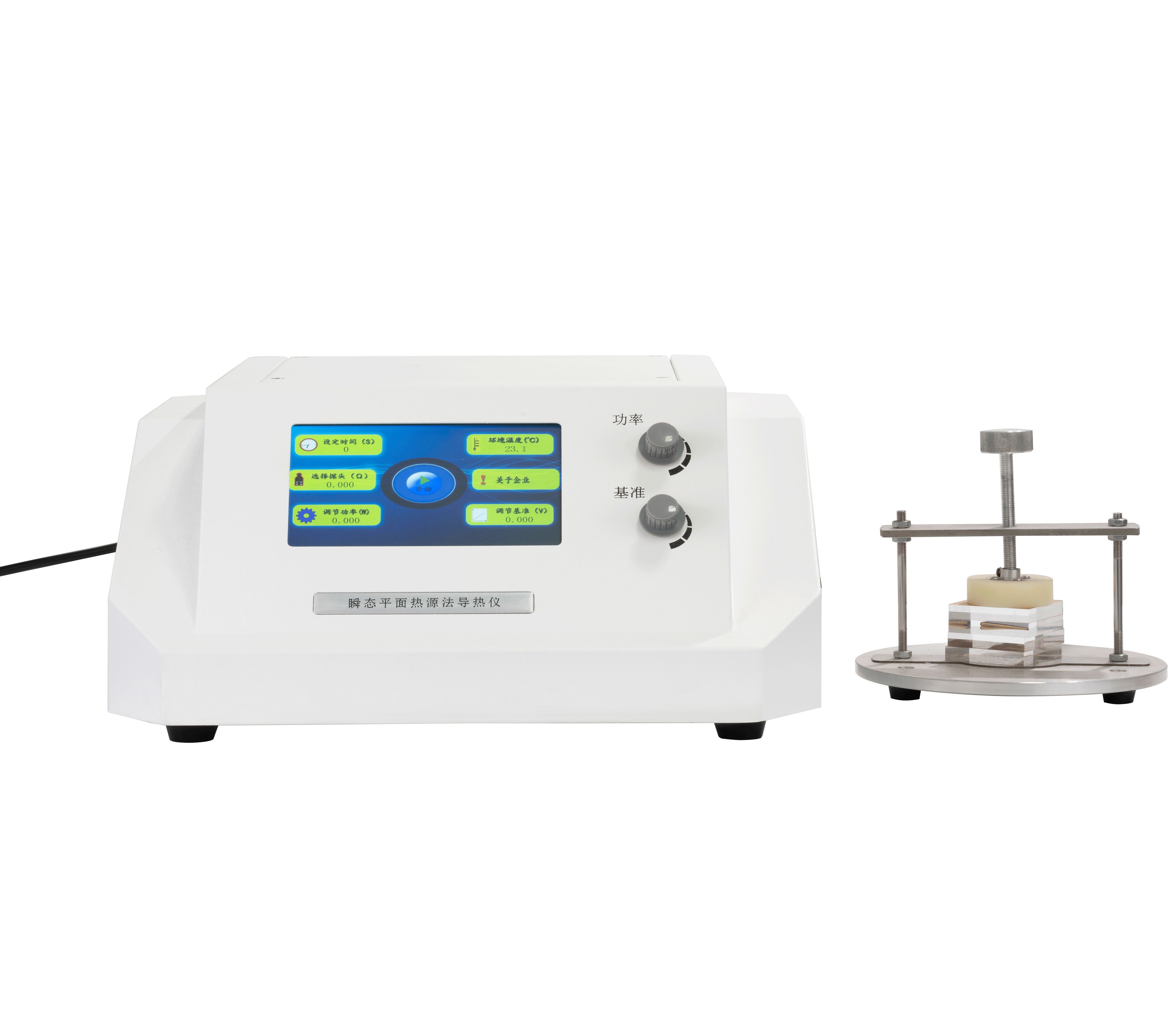

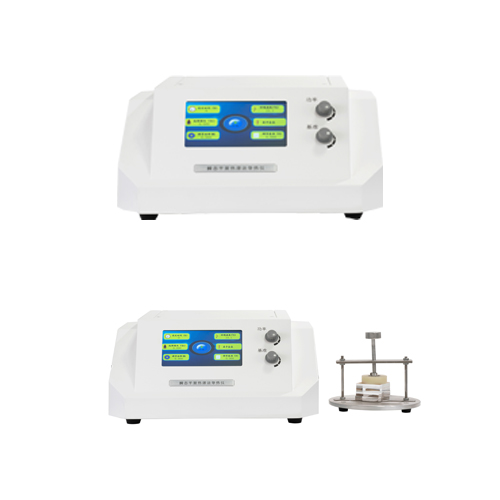

瞬态平面热源法（ISO 22007-2）

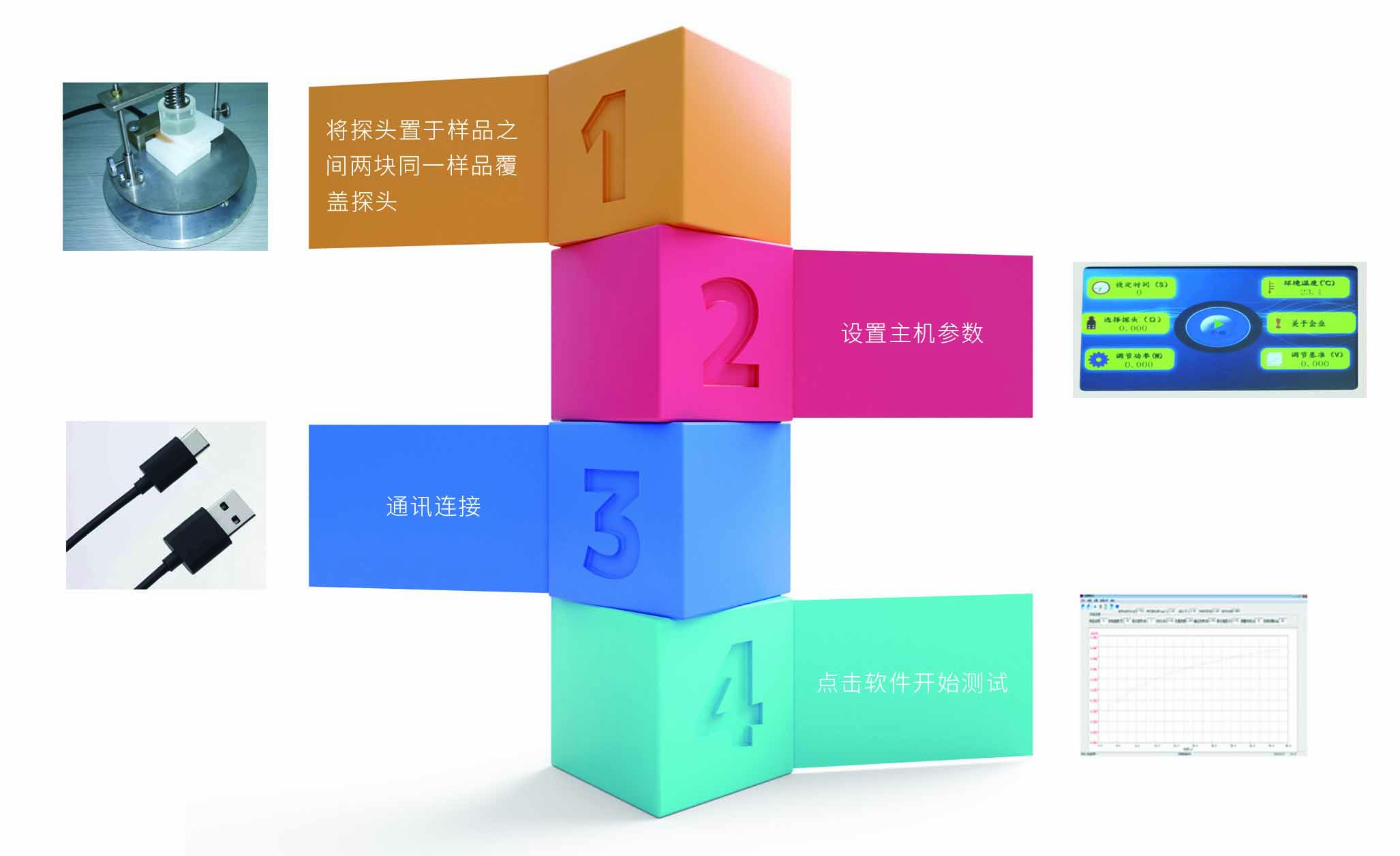

- 原理：将传感器（如Hot Disk）夹在样品间，通瞬时电流加热并记录温升，反推导热系数。
- 适用：各向同性/异性材料，无需严格平行表面。
二、测试关键挑战
-
各向异性
PCB在X/Y方向（铜走线层）和Z方向（绝缘基材）导热率差异显著（例：FR-4的Z轴λ≈0.3 W/mK，铜层λ≈400 W/mK）。
解决方案：明确测试方向，分层或整体测试。 -
接触热阻影响
样品与设备接触面的空气间隙会显著降低测量精度。
解决方案：涂抹导热硅脂、施加均匀压力（通常≥10 psi）。 -

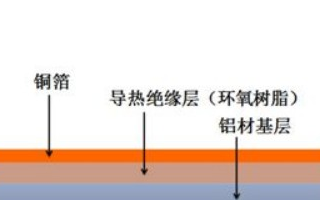

结构复杂性
多层PCB含铜箔、玻纤布、树脂等，需区分本体材料导热率 vs 实际板级有效导热率。
三、实测步骤示例（ASTM D5470）
-
样品制备
- 切割成标准尺寸（如Φ20mm或15×15mm），确保两面平行。
- 清洁表面，去除氧化层（铜面可用砂纸打磨）。
-
测试设置
- 在加热板/冷却板间放置样品，涂抹薄层导热膏。
- 施加恒定压力（如500 kPa），记录稳定后的ΔT和热流Q。
-
计算
$$ \lambda = \frac{Q \times d}{A \times \Delta T} $$
（d：厚度，A：接触面积）
四、数据解读注意事项
- 区分“表观导热率”与“真实值”：含铜层的PCB整体导热率远高于基材本身（例如：10%铜面积的FR-4板λ可达5~20 W/mK）。
- 温度依赖性：树脂基材料（如FR-4）的λ随温度升高可能降低。
- 标准差异：不同测试方法结果可能有偏差，需在报告中注明标准（如ASTM/IEC）。
五、替代方案（工程应用）
- 仿真拟合：结合红外热成像实测温度场，通过热仿真软件（如ANSYS ICEPAK）反推等效导热系数。
- 简化测试：对比已知导热率的参考板，通过热阻测试（℃/W）间接评估散热性能。
六、权威检测机构推荐
国内可联系：
- 中国赛宝实验室（CEPREI）
- SGS通标标准技术服务有限公司
- 华测检测（CTI）
提供符合ASTM/IEC标准的认证测试报告。
? 核心提示：PCB导热系数需明确测试方向（Z轴或XY平面）、结构状态（裸板/带铜）及测试标准。设计散热方案时，建议直接获取板厂提供的材料数据（如Isola、Shengyi的Datasheet），并结合实际工况验证。
一文了解PCB的有效导热系数

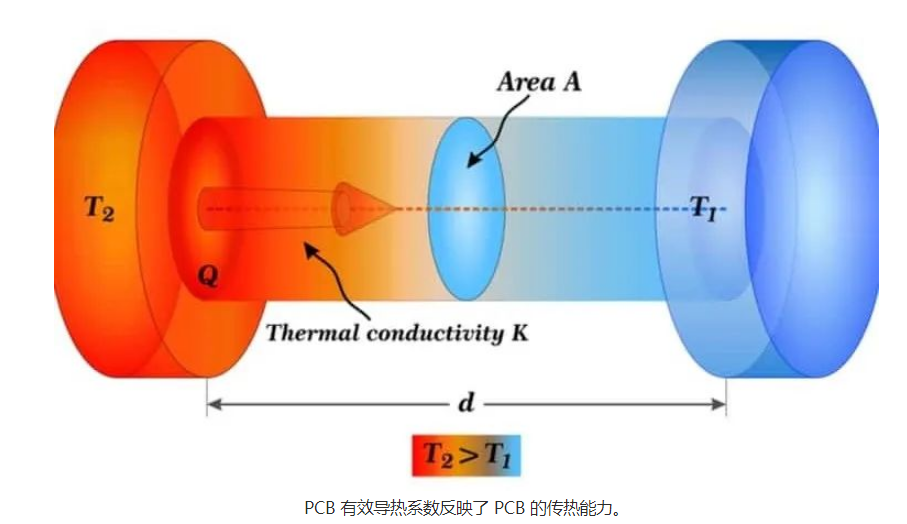

什么是 PCB 有效导热系数？“有效导热系数”代表材料的传导热能力。当我们谈及 PCB 的有效导热系数时，我们谈论的是 PCB 将器件产生的热量转移到周围区域的能力。有效导热系数用 Keff 表示，单位是 W/m-K。
