好的，SSOP-24 PCB 封装图的核心信息（文字描述）如下：
SSOP-24 是一种表面贴装（SMT） 的集成电路封装，具有 24 个引脚（Pin）。其 PCB 封装设计通常包含以下关键要素：
-
封装轮廓 (Outline)：
- 一个细长的矩形轮廓。
- 宽度 (
E₁或E): 通常在 5.3mm 左右 (常见范围 5.0mm - 5.6mm)。 - 长度 (
D₁或D): 通常在 8.7mm 左右 (常见范围 8.0mm - 10.5mm)。注意长度会因制造商和具体变体略有差异。
-
引脚数量与排列 (Pin Count and Arrangement)：
- 总共有 24 个引脚。
- 引脚排列在封装两侧（双边），每边 12 个引脚 (
12 pins per side)。这种排列称为 Dual In-line。
-
引脚间距 (Pitch)：
- 最关键的特征之一！ SSOP 的引脚间距标准为 0.635mm (0.025英寸)。
- 这是相邻引脚中心点之间的距离。务必确认您的具体器件 Datasheet 上的 Pitch 值就是这个 0.635mm。
-
焊盘设计 (Pad Design)：
- 每个引脚对应一个铜箔焊盘。
- 焊盘宽度 (
b)： 通常设计为 0.30mm - 0.38mm (12mils - 15mils)。焊盘宽度应小于引脚间距 (Pitch)。 - 焊盘长度 (
L)： 通常设计为 1.40mm - 2.00mm (55mils - 80mils)，以提供足够的焊接面积和元器件放置容差。 - 焊盘形状： 一般为椭圆形或圆角矩形。
-
引脚跨度 (Overall Span / Pin Span)：
- 指两侧最外侧引脚中心线之间的距离 (
E或e或Seating Plane)。这是决定封装在板上占据多大横向空间的尺寸。 - 典型值约为 7.50mm - 7.80mm (常见值如 7.60mm, 7.62mm)。必须查阅您所用器件的具体 Datasheet 确认。
- 指两侧最外侧引脚中心线之间的距离 (
-
定位标记 (Fiducial Marks)：
- 通常在封装轮廓外，对角线上放置两个圆形焊盘（无连接），用于贴片机的视觉定位对准。
-
极性/方向标记 (Pin 1 Indicator)：
- 在封装轮廓线内部或靠近 Pin 1 焊盘处，会有一个明显的标记（如小圆点、凹槽、斜角、三角形符号等）来指示引脚 1 的位置。PCB 封装图上也会在 Pin 1 焊盘附近标注或用不同形状（如方形焊盘代替圆形）表示。
-
丝印层 (Silkscreen)：
- 在 PCB 的顶层丝印层上，会绘制出封装的外轮廓矩形。
- 会在轮廓线内部或旁边标注元器件位号 (如 U1, U2)。
- 会在 Pin 1 位置附近绘制一个标记（如圆点、缺口、数字 “1” 等）。
重要提示：
- 查阅 Datasheet： 以上尺寸是 SSOP-24 的典型值。最准确、最可靠的信息来源永远是您计划使用的具体芯片的官方 Datasheet！ Datasheet 的 “Package Information”, “Mechanical Drawing” 或 “Land Pattern” 部分会提供精确的尺寸、公差和建议的 PCB 焊盘设计图纸。
- 命名变体： 有时您可能会看到非常相似的封装名称，如 TSSOP-24。TSSOP 通常更薄 (Thin)，高度更低，但引脚间距 (0.65mm 或 0.635mm) 和引脚排列与 SSOP 基本一致。务必核对尺寸图确认。
- IPC 标准： 许多 PCB 设计软件库中的封装可能基于 IPC 标准（如 IPC-7351）的建议命名（如
SSOP127P780X530-24N）。其中的数字通常代表了 Pitch (127代表 1.27mm？注意：这里需要检查，标准SSOP是0.635mm=635um，127可能代表另一种封装如SOP。SSOP通常标识为SSOP-24_5.3x8.7mm_P0.635mm类似的命名）。
总结关键数值（典型值，需验证）：
- 引脚数： 24 Pin
- 引脚排列： 双边 (Dual-In-Line)，每边 12 Pin
- 引脚间距 (Pitch)： 0.635mm (核心特征)
- 封装宽度： ~5.3mm
- 封装长度： ~8.7mm
- 引脚跨度 (Pin Span)： ~7.5mm - 7.8mm
- 焊盘宽度： ~0.30mm - 0.38mm
- 焊盘长度： ~1.40mm - 2.00mm
强烈建议您：
- 找到您要使用的 SSOP-24 芯片的官方 Datasheet。
- 翻到 “Package Drawing” 或 “Mechanical Dimensions” 部分。
- 查看该具体型号的精确尺寸图（包含所有关键尺寸
D,E,E₁,e,b,L等）。 - 根据 Datasheet 的建议或参考 IPC 标准设计您的 PCB 封装库。
如果您需要某个具体芯片型号的 SSOP-24 封装尺寸图描述，请提供型号以便更准确地描述。或者您是否需要关于如何查找或解读这些图的指导？
SSOP比SO的封装怎样
是SSOP8, SSOP含义是"Shrink Small Outline"这事整的…, 要修改封装重新打样了。以后芯片封装的确定要先看芯片数据表，然后再从PCB库中选，如果名字不一样
预言者J
2021-07-29 06:13:20
微雪电子FP-24-0.65-01A SSOP24测试座简介
SSOP24 TSSOP24 IC引脚间距0.65mm 编程座 测试座 用于SSOP24的IC芯片进行烧写、测试，IC体宽5.6mm 型号 FP-24-0.65-01A
2019-12-17 14:31:14
微雪电子OTS-24-0.65-01SSOP2测试座简介
SSOP24 TSSOP24 IC引脚间距0.65mm 编程座 测试座 用于SSOP24的IC芯片进行烧写、测试，IC体宽4.4mm 型号 OTS-24-0.65-01
2019-12-17 14:44:15
采用24引脚SSOP封装的SI4840-DEMO
SI4840-DEMO，SI4840 MCU演示板，数字无线电调谐器。 SI4840-DEMO板采用24引脚SSOP封装的Si4840芯片设计，革命性的单芯片AM / FM / SW接收器集成了从天线输出到音频输入的所有功能，并允许使用通用和经济的电位器进行频率调谐
cmh7
2020-08-04 10:04:06
ad原理图封装怎么和pcb封装关联
AD原理图封装与PCB封装关联是电子设计自动化（EDA）过程中的重要环节。为了实现这一关联，需要遵循一定的步骤和注意事项。 一、AD原理图封装与PCB封装的关联原理 在电子设计中，原理图封装和PCB
2023-12-13 15:43:29
微雪电子OTS-20(24)-0.65-01 SSOP20测试座简介
SSOP20 TSSOP20 IC引脚间距0.65mm 编程座 测试座 用于SSOP20的IC芯片进行烧写、测试，IC体宽4.4mm 型号 OTS-20(24)-0.65-01
2019-12-17 14:25:28
深圳VK1S68C SSOP24中文资料替代TM1688.TM1628
产品型号：VK1S68C替代TM成本更低。脚位更小！产品品牌：VINTEK/元泰封装形式：SSOP24产品年份：新年份主营LCD/LED液晶显示驱动IC，工程服务，技术支持，价格更具优势
小乔1
2019-12-21 09:50:45

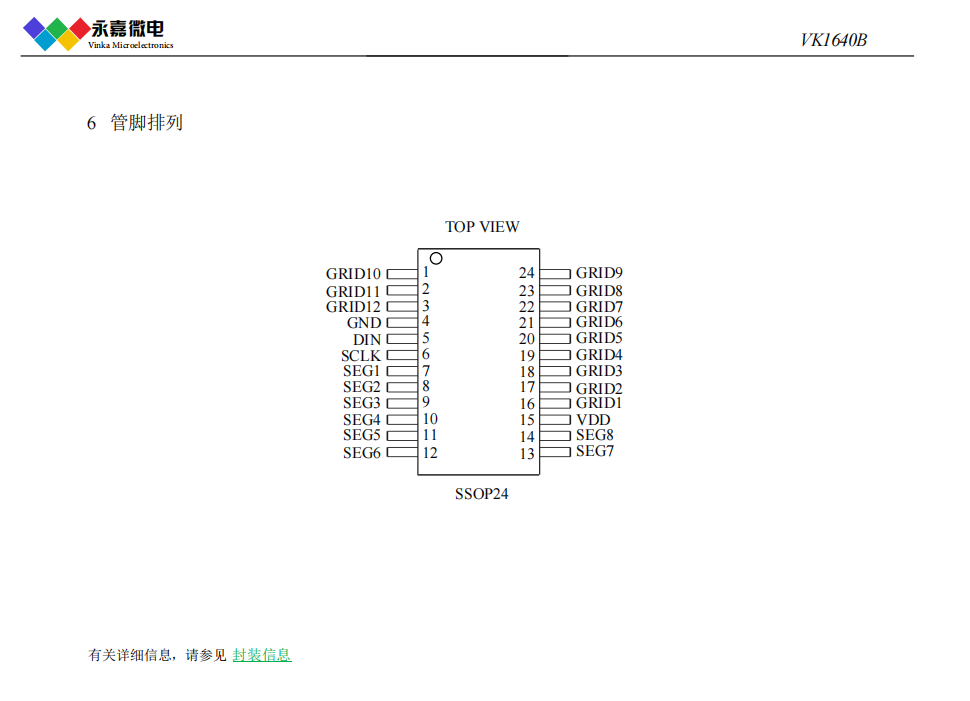

点阵数显LED驱动数码管驱动芯片VK1640B采用SSOP24的封装形式
