PCB板裂纹的处理需要根据裂纹位置、类型和严重程度采取不同措施，以下是详细的诊断和修复指南：
一、裂纹类型及风险
-
物理断裂（板角/边缘）
- ✨ 现象：肉眼可见的贯穿性裂缝，常因跌落或安装应力导致。
- ⚡ 风险：线路彻底断开，元器件失效。
-
热应力裂纹（焊盘/过孔周围）
- ✨ 现象：焊盘周围发丝状放射纹，回流焊温差或多次返修导致。
- ⚡ 风险：虚焊、阻抗变化，间歇性故障。
-
环形裂纹（过孔内壁）
- ✨ 现象：显微镜下可见过孔铜层环状断裂。
- ⚡ 风险：多层板层间开路，故障最难排查。
二、紧急修复方案（按优先级）
1. 导线搭桥（飞线）
- 适用：表面走线断裂
- 步骤：
- 刮开裂缝两端走线的阻焊层（露出铜箔）
- 用30AWG镀锡铜线焊接桥接
- 涂UV固化胶固定（避免使用热熔胶）
- ✅ 优势：成本<¥10，30分钟完成
⚠️ 注意：避开高频信号线（可能影响阻抗）
2. 导电银浆修补
- 适用：细密走线裂纹（线宽>0.2mm）
- 操作：
- 清洁裂纹区域 → 涂导电银浆（如MG Chemicals 8331）→ 热风枪80℃固化
- ✅ 修复电阻：<0.1Ω/cm
⚠️ 局限：不适用大电流线路（载流能力差）
3. PCB夹板加固
- 适用：板边结构性裂纹
- 方法：用0.8mm玻纤板裁剪为补强板，环氧树脂AB胶粘接（如3M DP460）
- ? 强度：恢复原始机械强度80%
三、专业级修复方案
| 设备 | 适用场景 | 成本估算 |
|---|---|---|
| 微孔金属化设备 | 过孔环形裂纹 | ¥50万+ |
| 激光熔铜系统 | 内层走线断裂 | ¥100万+ |
| HDI层压再流 | 多层板基材分层 | 按板厂报价 |
? 经济性建议：修复成本超过板值30%时直接更换新板
四、裂纹预防关键措施
-
设计阶段
- 板边预留5mm禁布区
- 应力集中区添加⚙️加强筋或?️泪滴焊盘
- 避免元器件布局在拼板V-Cut线上
-
工艺优化
- 回流焊温升速率<3℃/秒
- 使用高TG板材（如TG170）
- 螺丝安装位加⭕硅胶垫圈缓冲应力
-
日常维护
- 定期检查板卡固定支架是否变形
- 振动环境使用?三防漆涂层（如Parylene）
五、必须弃板的红灯情况
⚠️ 出现以下情况请立即停用：
- 裂纹穿过BGA焊球阵列
- 高压区域（>48V）出现碳化痕迹
- 多层板内层可见分层起泡
- 关键阻抗控制线（如DDR、PCIe）受损
? 终极建议：重要设备裂纹超过3处或任一裂纹长度＞10mm，建议报废处理。安全冗余永远优先于修复成本！
请根据实际损坏情况选择方案，精密电路建议交由专业PCB维修机构处理（如国内的正达电子维修中心）。动手修复前务必断开所有电源！
PCB板怎么避免损坏
避免 PCB 板损坏的建议： 1. 避免过度弯曲或扭曲 PCB 板，因为这可能会导致 PCB 板的裂纹或断裂。 2. 避免 PCB 板过度受热，因为高温可能会导致 PCB 板的变形或烧毁。 3.
2023-06-13 18:52:57
如何避免PCB板上操作过程中引起的机械裂纹
引起机械裂纹的主要原因有两种。第一种是挤压裂纹，它产生在元件拾放在 PCB 板上的操作过程。第二种是由于 PCB 板弯曲或扭曲引起的变形裂纹。
2019-10-16 14:24:28
pcb制造工艺中白斑、微裂纹、起泡、分层等PCB板异常产生的原因分析
在PCB制造过程中，常见的PCB缺陷有：白斑、微裂纹、起泡、分层、湿织布、露织物、晕圈和阻焊缺陷。
2020-08-06 10:50:30
扭曲裂纹的产生原理以及防止扭曲裂纹产生的方法
为什么会产生扭曲裂纹呢？这是由于贴片是焊接在电路板上的。对电路板施加过大的机械力、使得电路板弯曲或老化，从而产生了扭曲裂纹。
2020-08-04 10:00:38
焊接裂纹产生的机理，如何防治？
恶劣和影响生命的环境中使用的石英装置，例如发动机控制和TPMS这需要非常严格的抗热循环性。石英器件安装在印刷电路上带有焊料的电路板。 车载石英晶振 然而，热循环的重复导致焊料中的裂纹问题接合石英
一只耳朵怪
2021-03-15 12:02:01
淬火裂纹和非淬火裂纹的区别_如何区分
淬火裂纹裂纹的断口呈新鲜的断口，裂纹间无氧化皮或其他夹杂物，采用金相显微镜观察，可以看到裂纹两侧无氧化，裂纹比较直或尖锐。
2019-11-25 14:56:09
螺旋板冷凝器厂解说产品出现裂纹的原因汇总
螺旋板冷凝器 螺旋板冷凝器在加工过程如果工艺不到位,产品就会出现裂纹现象,产生这些现象主要有以下几点: 1、螺旋板冷凝器产品管板材料管板采用20R锻造处理,管板的直径为钛材螺旋板换热器1.5m,管板
2021-12-17 10:29:49
smt回流焊点裂纹产生原因_smt回流焊点裂纹防止措施
smt回流焊点裂纹不同于表面裂纹，焊点裂纹的存在会破坏元件与焊盘之间的有效联系，严重影响电路板的可靠性。
2019-10-01 17:12:00
冷裂纹和热裂纹的区别
裂纹是降低焊接结构使用性能最危险的焊接缺陷之一，焊缝中禁止出现任何形式的裂纹， 冷裂纹和热裂纹之间有什么区别呢？先来说说它们是如何产生的吧！ 冷裂纹 是在金属经焊接或铸造成形后冷却到较低温度时产生
2021-07-10 16:03:17
【Seeeduino XIAO申请】裂纹监测
项目名称：裂纹监测试用计划：1、现有公司项目使用的都是体积比较大的单片机核心板。先新上项目机车裂纹监测项目对安装部位要求体积比较小，这款芯片初步评估体积比较合适，且外有金属罩，防护等级也考虑得很完善
donnietang123
2020-06-08 18:42:34

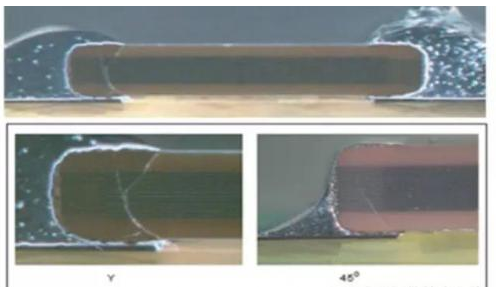

贴片电容为什么会有扭曲裂纹？
电子设备中不可缺少的元器件——多层陶瓷电容器（以下简称贴片），常常会出现的"扭曲裂纹"现象。本文主要为大家讲述扭曲裂纹的产生原理以及防止扭曲裂纹产生的方法。
chenliyun
2021-02-26 08:06:15
焊接结晶裂纹的形成机理_防止焊接结晶裂纹的措施
结晶裂纹最常见的情况是沿焊缝中心长度方向开裂，为纵向裂纹，有时也发生在焊缝内部两个柱状晶之间，为横向裂纹。弧坑裂纹是另一种形态的，常见的热裂纹。
2019-10-25 10:30:05
焊接冷裂纹和热裂纹的区别
热裂纹一般产生在焊缝的结晶过程中。冷裂纹大致发生在焊件冷却到200～300℃，有的焊后会立即出现，有的可以延至几小时到几周甚至更长时间才会出现。所以冷裂纹又称延迟裂纹。
2019-11-25 11:07:29
PCB电路板专用激光打标机
2026-04-08 09:45:11
汽车PCB板和普通PCB板的区别
汽车PCB板和普通PCB板在材料选择上存在一定的差异。普通PCB板通常采用FR-4玻璃纤维材料，而汽车PCB板则需要选择更高级别的材料，。
2023-07-17 11:15:20
PCB线路板可靠性分析及失效分析
/透射电镜，EDS能谱等分析手段对可靠性试验后不良失效线路板样品进行分析。PCB常见不良失效现象：镀层开路、镀层裂纹、镀层空洞、柱状结晶、孔壁分离等失效分析，金鉴实验室面向PCB板厂，药水厂商等客户，可提供
金鉴实验室失效分析
2021-08-05 11:52:41
冷裂纹和热裂纹的区别是什么
焊接是现代工业中一种重要的连接技术，广泛应用于建筑、船舶、航空航天、汽车制造等领域。然而，焊接过程中可能会产生各种缺陷，其中冷裂纹和热裂纹是两种常见的焊接缺陷。 一、定义 热裂纹 是指在焊接
2024-10-18 10:31:51
焊接热裂纹的种类及特征
热裂纹是在焊接时高温下产生的，故称热裂纹。根据所焊金属的材料不同，所产生热裂纹的形态、温度区和主要原因也各不同，因此又把热裂纹分为结晶裂纹、液化裂纹和多边化裂纹等三类。
2019-11-25 14:28:38
全自动pcb板打标机
2023-09-19 17:58:19
PCB板抄板的流程_PCB板抄板的技巧
PCB板抄板是指根据原有的PCB板实物得到原理图和板图（PCB图）的过程。其目的是进行后期的开发。后期开发包括安装元器件、深层测试、修改电路等。因为不属于PCB板抄板的范畴又与之相关，因此仅做介绍不再详述。
2020-09-25 17:25:04
什么是PCB抄板，PCB抄板的简介
PCB抄板，业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发，关于PCB抄板的定义，业界和学术界有多种说法，但是都不太完整，如果要给PCB抄板下一个准确
2022-02-18 16:26:53
PCB板三防漆异常现象及解决方案措施
使用PCB板三防漆时，碰到最多的异常问题有哪些呢？气泡、针孔、发白、分层、橘皮、缩孔、裂纹……三分胶水、七分工艺，由于专业性不够，使用前后就出现各种问题，今天我们一起来看看如何解决PCB板上三防漆相关异常现象及解决方案措施。
2022-05-17 16:34:47
区分锻造裂纹、热处理裂纹、原材料裂纹的方法
对同一批次同种型号的工件，锻造裂纹基本都在一个位置，在显微镜下延伸比较浅，两边有脱碳。而材料裂纹不一定在同一位置重复出现，显微镜下深浅不一。多看多分析，还是有一定规律的。
2023-01-12 11:21:24
分享PCB抄板/设计原理图制成PCB板的过程的经验
PCB抄板，目前在业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发，关于PCB抄板的定义，业界和学术界有多种说法，但是都不太完整，如果要给PCB抄板下一个准确的定义，我们可以借鉴国内权威的PCB抄板实验室的说法
2023-11-09 15:05:49
PCB线路板溯源镭雕机，电路板追溯码机
2023-09-18 21:16:16

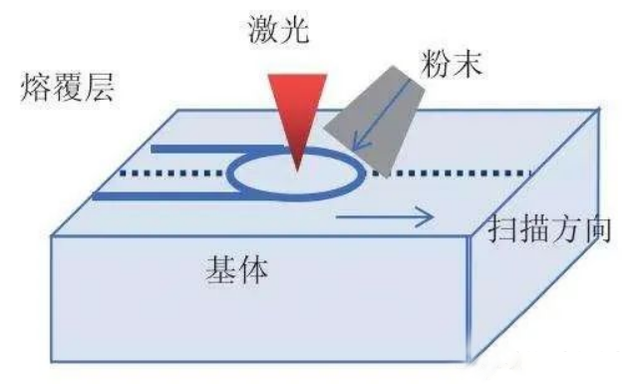

激光熔覆裂纹产生原因及裂纹分类
