好的，关于 PCB 设计中的 SOT-23-6 封装，以下是关键信息的中文解析：
-
封装类型：
- SOT-23： 指的是 “小型晶体管封装” (Small Outline Transistor)。这是一种非常常见的表面贴装封装。
- -6： 表示这个封装有 6 个引脚。
-
物理特性：
- 尺寸小巧： SOT-23 系列本身就以体积小著称。SOT-23-6 比常见的三引脚 SOT-23 略长一点（容纳更多引脚）。
- 典型尺寸（近似值）：
- 长度 (L)： 2.8 - 3.0 mm
- 宽度 (W)： 1.6 - 1.8 mm
- 引脚间距 (Pitch)： 典型的 0.95 mm （中心到中心距离）。
- 引脚宽度： 约 0.3 - 0.45 mm
- 引脚长度： 约 0.4 - 0.6 mm (伸出封装体部分)
- 重要提示： 精确尺寸请务必查阅您所用元件的官方数据手册！ 不同制造商可能有细微差异。
-
PCB 焊盘设计关键点：
- 焊盘形状： 通常设计为矩形或带轻微圆角的矩形。
- 焊盘尺寸： 应略大于元件引脚，以提供良好的焊接浸润和机械强度。
- 长度 (X方向)： 通常比引脚长度大 0.2mm - 0.4mm（例如，引脚长 0.5mm，焊盘长 0.7mm - 0.9mm）。
- 宽度 (Y方向)： 通常比引脚宽度大 0.1mm - 0.2mm（例如，引脚宽 0.35mm，焊盘宽 0.45mm - 0.55mm）。
- 焊盘间距： 严格匹配元件的 0.95mm 引脚间距。
- 中心对称： 焊盘排列通常是中心对称的（引脚 1 对 4， 2 对 5， 3 对 6）。
- 裸露焊盘：
- 很多 SOT-23-6 封装的 底部中央有一个裸露的金属焊盘，称为 “Exposed Pad” 或 “Thermal Pad”。
- PCB 上必须设计一个与之匹配的焊盘！
- 这个焊盘的主要作用是散热和/或接地。
- 其尺寸应等于或略小于元件上的裸露焊盘（通常数据手册会给出推荐尺寸）。
- 需要在该焊盘上放置多个过孔连接到内层地平面或电源平面，以增强散热能力。过孔可以阵列排列（如 2x2 或 3x3），但孔径不宜过大（常用 0.3mm 孔径或更小）。
- 钢网开口通常会覆盖整个焊盘区域来保证足够的锡膏量。
-
引脚排列与方向：
- 6个引脚的排列方式有两种常见变体，区分清楚至关重要！
- 类型一：两排引脚，底部有中央散热焊盘 (最常见)
- 元件底面（有标记面）朝上：
- 左下脚：Pin 1 (起始引脚)
- 逆时针方向：Pin 2, Pin 3 (左上角)
- 右上角：Pin 4
- 顺时针方向：Pin 5, Pin 6 (右下角)
- 特征： 引脚 1, 2, 3 在一侧；引脚 4, 5, 6 在另一侧； Pin 1 附近通常有凹点或斜边作为标记；中间是大的散热焊盘。
- 元件底面（有标记面）朝上：
- 类型二：引脚环绕四周，无底部中央大焊盘 (较少见)
- 特征： 更像一个微小的 QFN。6个引脚围绕封装四周排列，可能没有或只有很小的底部散热区（需看手册）。Pin 1 的标记同样重要。
- 务必！务必！务必！ 参考您实际使用的元器件数据手册第一页的封装图，确认引脚编号顺序和散热焊盘位置。方向错误会导致电路无法工作甚至损坏器件。
-
PCB 设计注意事项：
- 元件标识： 在 PCB 丝印层清晰地标出 Pin 1 的位置（例如一个点或小圆圈）和元件位号（如 U1）。
- 阻焊层： 阻焊层开窗应略大于焊盘（通常单边大 0.05mm - 0.1mm），确保焊盘暴露出来。
- 布线： 由于引脚间距小，布线时需要小心线宽和线距规则。可能需要使用较细的线（如 0.15mm - 0.2mm）。
- 散热过孔： 对于有底部散热焊盘的封装，散热过孔的设计是性能和可靠性的关键。确保与内层铜皮（尤其是地平面）良好连接。
- 钢网设计： 钢网开孔通常与焊盘尺寸一致或略小（约 1:1）。对于底部中央散热焊盘，钢网开孔通常覆盖整个焊盘区域。
总结:
设计 SOT-23-6 封装 PCB 的关键在于：
- 确认引脚排列： 仔细阅读器件数据手册的封装图，分清 Pin 1 和引脚顺序。
- 处理散热焊盘： 如果存在底部中央散热焊盘，务必设计匹配焊盘并用过孔阵列连接到散热层（通常是地平面）。
- 精确焊盘尺寸和间距： 参考数据手册推荐的 PCB 焊盘布局图或使用 IPC 标准尺寸设计。
- 清晰标注方向： 在 PCB 丝印层明确标出 Pin 1 位置。
强烈建议： 在设计 PCB 封装库时，直接使用元器件制造商官网提供的推荐 PCB 封装图或IPC-7351 标准库中的 SOT-23-6 封装（如 SOT95P280X180-6N），并根据数据手册仔细核对尺寸和焊盘定义，这样可以最大程度保证设计的准确性和可焊接性。同时，获取该封装精确的 3D 模型有助于在 PCB 设计软件中进行空间检查和装配可视化。
昂宝芯片OB3399PAP(DIP8)：OB2281AMP(SOT23-6)：OB2362AMP(SOT23-6)：OB2371MP(SOT23-6)
新到货一批OB3399PAP(DIP8)：OB2281AMP(SOT23-6)：OB2362AMP(SOT23-6)：OB2371MP(SOT23-6)有需要资料的可以联系QQ:593806588TEL:***(微信同号)
szlzp1985
2021-04-15 16:09:25
FH8A51S封装SOP8 SOT23-6 微控制器MCU介绍
FH8A51S封装SOP8 SOT23-6微控制器MCU单片机可代开发烧录 在当今的电子设备中，微控制器（MCU）已经成为不可或缺的核心组件。而FH8A51S作为一种常见的微控制器型号，因其高性能
2024-01-16 23:05:14
LP3710 芯茂微LP3710S 原边反馈控制器 SOT23-6封装
深圳市三佛科技有限公司 供应LP3710 芯茂微LP3710S 原边反馈控制器 SOT23-6原装正品，库存现货热销品牌：芯茂微型号：LP3710封装：SOT23-6电压精度：5%电流精度：10
sanfokj
2019-10-11 13:52:27
NCE3416 20V/6.5A SOT23-6 N沟道MOSFET
`品牌：NCE新洁能型号：NCE3416封装：SOT23-6批号：批号FET类型：N沟道漏源电压（Vdss）：20V漏极电流(Id)：6.5A漏源导通电阻(RDS On)：16栅源电压(Vgs
tcy694513036
2021-07-21 16:14:39
需要一款锂电池电流积分的电量计，封装不能大于SOT23-6
需要一款锂电池电流积分的电量计，封装不能大于SOT23-6锂电池容量50mAh，平台电压3.7V，充满4.2V，恒流充电电流10-20mA，恒压充电1-2mA哪个坛友有推荐的QQ2337294096
QWE4562009
2021-04-24 22:00:03
特价DAC101S101QCMKX/SOT23-6/TI丝印X63Q
I 原装，有现货，可出样品，批量价优，100个以下请拍样品，谢谢！型号：DAC101S101QCMKX封装：SOT23-6(丝印X63Q)数据采集，模数转换IC。如有需求可联系QQ820467109,电话***
sunwub
2020-10-29 11:27:38

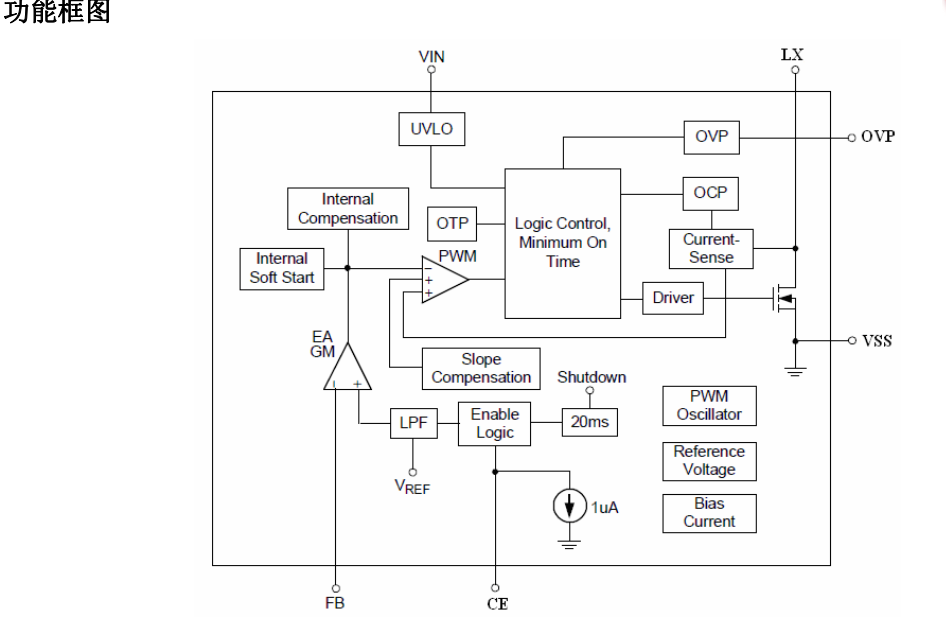

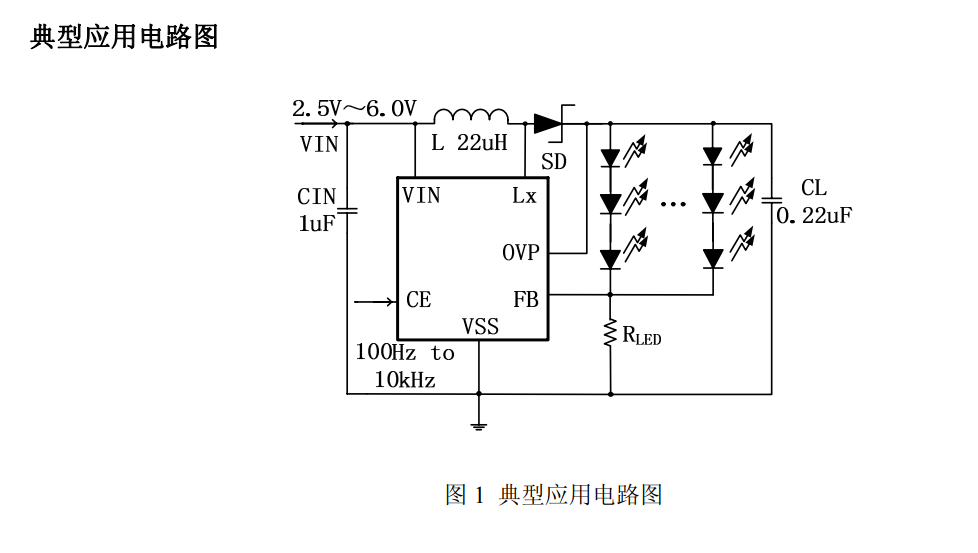

FSB628 SOT23-6 高效率 1.2MHz 2A 升压转换器
• 高达 28V 输出电压• 轻负载时的自动脉冲频率调制模式• 效率高达 97%• 采用 6 引脚 SOT23-6 封装应用• 电池供电设备• 机顶盒装• 液晶电源• DSL 和电缆调制解调器和路由器• 由 PCI 或 PCI 快速插槽供电的网卡
泛海微ic
2023-03-31 14:43:38
介绍一款采用小型SOT23-6封装的单节锂离子电池线性充电IC
PLC40561T是一款采用小型SOT23-6封装的高耐压单节锂离子电池恒定电流/恒定电压线性充电IC。
2023-02-15 15:07:49
咨询一下大神 步降压IC，sot23-6封装，输入＜30V 输出 5V 电流小于2A
步降压IC，sot23-6封装，输入＜30V输出 5V 电流小于2A的有型号能配对上吗，请大神指教
雅迪斯电子ic
2019-12-30 12:27:38
微雪电子SOT6 SOT-23 测试座简介
IC测试座支持SOT6、SOT-23-3、SOT-23-5、SOT-23-6 编程座，对SOT6的IC芯片进行烧写、测试 型号 499-P44-00
2019-12-18 11:03:30
微雪电子 SOT6 SOT-23测试座简介
IC测试座支持SOT6、SOT-23-3、SOT-23-5、SOT-23-6 编程座，对SOT6的IC芯片进行烧写、测试 型号 499-P44-20 (REV.A)
2019-12-17 15:42:42
FS2115D SOT23-6 低噪声、稳压电荷泵 DC/DC 转换器
。 FS2115D 采用 6 引脚 SOT23-6 封装。 特征 ➢固定 3.3V ± 4% 输出 ➢输入范围：1.8V 至 5V ➢输出电流：高达 150mA ➢在所有负载下保持恒定频率操作 ➢低噪声恒定
jf_66255030
2023-11-21 12:12:53
SOT23-6小夜灯/玩具专用低成本触摸芯片，私印8233
到触摸时，自校准周期约4S7、可用于玻璃、陶瓷、塑料等介质表面8、超小SOT23-6 封装 芯派科技联系人：李明璐女士（销售工程）手机：***座机：0755-33653783 （直线）Q Q: 3266867360`
xpzyzh
2019-07-23 09:13:24
微雪电子SOT6 SOT-23测试座简介
IC测试座支持SOT6、SOT-23-3、SOT-23-5、SOT-23-6 编程座，对SOT6的IC芯片进行烧写、测试 型号 499-P44-10 (REV.B) 产品简介 产品用途 编程座、测试
2019-12-18 10:58:16
SOT23-5不是版本号：解读封装命名中的数字含义
导语：在采购BOM表或查阅Datasheet时，我们常常见到SOT23-3、SOT23-5、SOT23-6甚至SOT223等令人眼花缭乱的名称。这些数字并不是随机编号，它们背后有一套严谨的工业标准
2026-04-29 10:23:24
瞻芯业界第一款极紧凑SOT23-6封装栅极驱动芯片IVCR1412正式量产
近期，上海瞻芯电子科技有限公司的比邻驱动（NextDrive）芯片IVCR1412正式量产，这是业界第一款集成负压和米勒效应抑制功能，且为极紧凑SOT23-6封装的栅极驱动芯片，可为SiC MOSFET、Si MOSFET和IGBT提供简便、紧凑且可靠的栅极驱动解决方案。
2022-08-26 09:42:20
请问SOT-23和SOT23和SOT-23-3之间有什么区别？
大部分电子商城都将封装SOT23、SOT-23和SOT-23-3来分开，导致我对这个分类很不清楚。我个人的理解是SOT-23-3是SOT-23的其中一种，然后SOT23与SOT-23是同一样的别称
WJHH
2019-09-03 21:43:21
EVAL - 6SOT23EBZ评估板使用指南
EVAL - 6SOT23EBZ评估板使用指南 一、引言 在电子设备研发过程中，评估板是验证器件性能的重要工具。今天我们来详细了解一下 EVAL - 6SOT23EBZ 评估板，它主要用于评估开关
2026-05-27 14:15:07
SOT-23封装的注意事项及PCB布局技巧
传统的引线键合 SOT-23封装的功耗能力有限。由于内部结构不同，倒装芯片 （FCOL） SOT-23 封装具有更好的功耗能力。本应用笔记比较了两种封装技术，并提出了一些如何优化 PCB 布局以实现最佳热性能的实用指南。
2022-04-20 16:34:15
TY4005 SOT23-6 4.5-16V宽压输入 高效的2A同步整流降压转换器
高效率。 TY4005只需要少量的现成标准外部组件， 并且提供符合ROHS 的SOT23-6封装。
2023-04-09 16:32:18

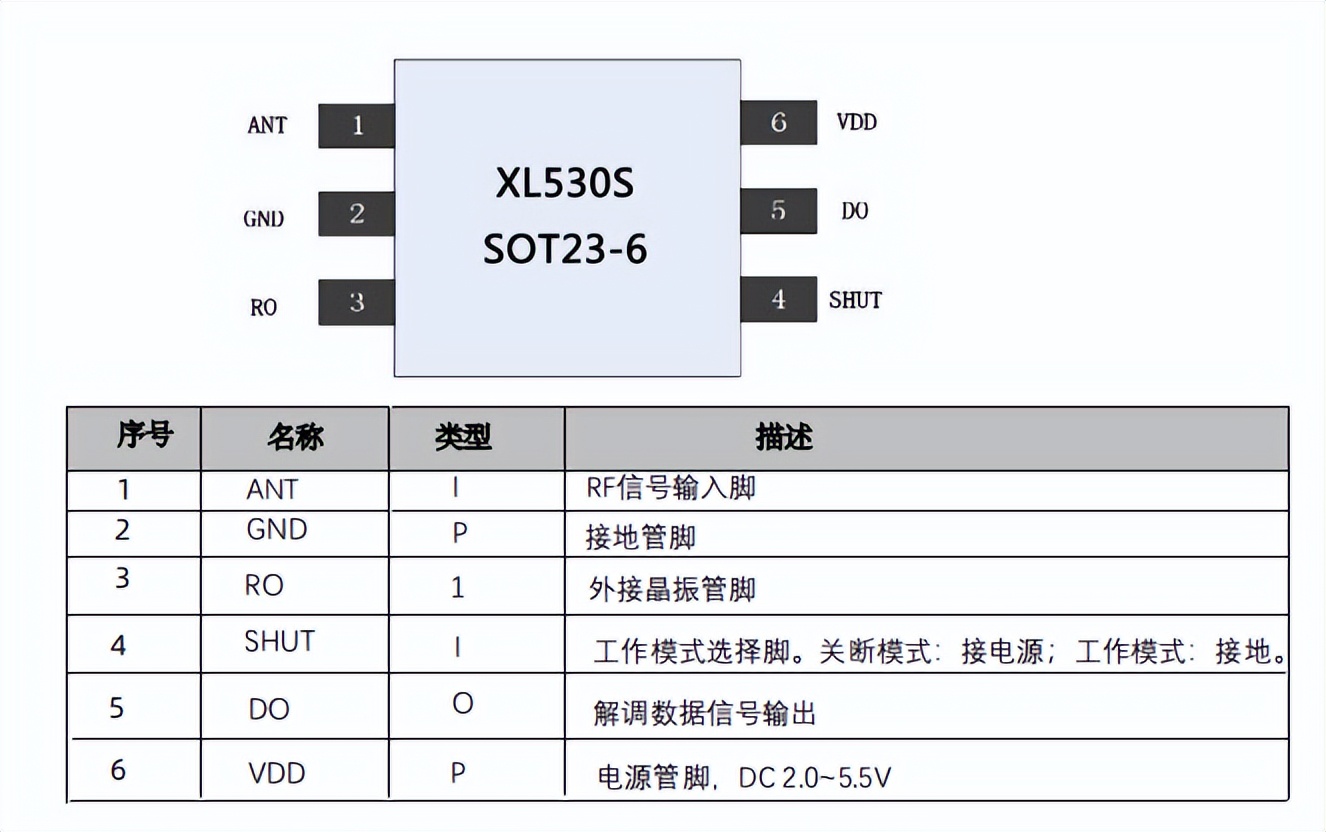

XL530S无线接收芯片介绍 SOT23-6封装，采用ASK/OOK调制
