pcb半圆尺寸

分享:

好的,请提供关于 PCB 半圆尺寸的具体信息。“PCB 半圆尺寸” 这个表述比较宽泛,需要您明确是指哪种情况下的半圆,我才能给出准确的中文描述和标注方法。

以下是 PCB 设计中常见的涉及“半圆”的情况及其尺寸标注的中文理解和描述:

  1. PCB 外形轮廓(Outline)中的半圆:

    • 描述: 指 PCB 板的边缘包含一个半圆形的部分(例如,整板是半圆形,或者某个角落/边缘有一个半圆形的凹槽或凸起)。
    • 尺寸含义: 需要标注的关键尺寸通常是 半径 (R)
    • 中文标注:
      • 半径 (Radius): R X.XX mm (或 R X.XX inch,但毫米 mm 是国内和行业最常用单位)。
      • 直径 (Diameter): 如果是标准的半圆,直径 D 也很重要(D = 2R)。标注为 Ø XX.XX mm
      • 圆心定位尺寸: 必须标注圆心相对于板边参考点(如板角)的 X 和 Y 坐标!否则制造厂无法确定半圆的位置。例如:
        • 圆心 X: XX.XX mm (from left edge)
        • 圆心 Y: XX.XX mm (from bottom edge)
      • 公差: 通常外形轮廓的公差会统一给出(如 ±0.2mm),如果半圆边有特别要求,需要单独标注公差 R X.XX ±0.XX mm
    • 关键点:圆心位置 + 半径(或直径)是必不可少的。
  2. 板内孔(Slot)或镂空(Cutout)中的半圆:

    • 描述: 指在 PCB 板内部开的一个槽孔(长圆孔)或特殊形状的镂空区域,其两端是半圆形。
    • 尺寸含义: 半圆部分的 半径 (R)圆心间距 (C-C)
    • 中文标注:
      • 半径 (Radius): R X.XX mm (指槽孔两端的半圆半径)。
      • 圆心距 (Center to Center): C-C XX.XX mm (指两个半圆圆心之间的距离,决定槽孔的有效直线长度)。
      • 总长度 (Total Length): L XX.XX mm (指整个槽孔从头到尾的总长度,L = C-C + 2R)。通常标注 RC-C 或标注 RL 都可以,但 RC-C 是最常用和最清晰的。
      • 宽度 (Width): W X.XX mm (指槽孔的宽度,即两个平行边的距离)。
      • 位置尺寸: 同样需要标注整个槽孔中心线或某个基准点相对于板边的位置(X, Y)。
    • 关键点:半径 + 圆心距(或总长)+ 宽度 + 位置。
  3. 拼版连接点(Breakaway Tab / Mouse Bites)的半圆:

    • 描述: 在 V-Cut(V 型割槽)拼版中,为了增加强度而在 V-Cut 线上间隔设置的“邮票孔”(一系列小孔)。这些小孔通常是 一组完整的圆孔,而不是单个半圆。但在某些设计或视角下,可能看到的是“半圆”。
    • 尺寸含义: 孔的直径 (Ø)
    • 中文标注:
      • 孔直径 (Hole Diameter): Ø 0.80 mm (常见尺寸,例如 0.8mm)。
      • 圆心间距 (Pitch): X.XX mm (指相邻孔中心点之间的距离)。
      • 孔中心距 V-Cut 线距离: 通常孔中心位于 V-Cut 中心线上。
    • 关键点:孔直径 + 孔间距(圆心距)。

总结与通用建议(中文表述):

  • 明确对象: 首先说明这个“半圆”是 板的外形轮廓边板内槽孔/镂空的两端、还是 拼版邮票孔 的一部分?这是最重要的前提。
  • 核心尺寸:
    • 半径 (R): 半径 R X.XX mm
    • 直径 (Ø): 直径 Ø XX.XX mm (如果适用,Ø = 2R)。
  • 定位尺寸(绝对关键!):
    • 圆心位置: 圆心 X: XX.XX mm (基准) / 圆心 Y: XX.XX mm (基准)。基准通常是板边或定位孔。
  • 关联尺寸:
    • 圆心距 (C-C): 圆心距 XX.XX mm(用于槽孔)。
    • 总长 (L): 总长 XX.XX mm(用于槽孔,L = C-C + 2R)。
    • 宽度 (W): 宽度 X.XX mm(用于槽孔)。
  • 公差: ±0.XX mm 或按通用公差。
  • 单位: 毫米 (mm) 是 PCB 行业的绝对主流单位,强烈建议使用。

请提供更具体的上下文或描述(例如:这个半圆是在板边上?还是槽孔两端?或者拼版处?您想标注哪些参数?),我才能给出最精确的中文尺寸标注说明和示例。

PCB的标准通孔尺寸

什么是过孔 PCB ,为什么它在印刷电路板上很重要? PCB 需要通孔或钻孔来连接其各层。了解 PCB 制造商使用的标准通孔尺寸可以帮助您设计电路板,以满足常见钻头尺寸的需求。 标准通孔尺寸 PCB

2020-10-23 19:42:12

pcb外形和尺寸怎样去设计

 PCB外形和尺寸是由贴装机的PCB传输方式、贴装范围决定的。

2019-12-09 17:46:30

PCB设计板子尺寸和形状的要求

一站式PCBA智造厂家今天为大家讲讲PCB设计对尺寸和形状有何要求?PCB设计对尺寸和形状要求。PCB设计的简单道理是必须适合其预期的应用,而不是相反。因此,作为PCB设计工程师,您会发现存在许多不同的PCB尺寸和形状要求。接下来深圳PCBA加工公司为大家介绍下PCB设计对尺寸和形状的要求。

2023-07-06 08:57:26

PCB大板尺寸,灵活与实用的完美结合

PCB大板尺寸,灵活与实用的完美结合 PCB大板尺寸通常指的是印制电路板的最大尺寸,其大小因应用而异。一般来说,PCB大板尺寸受限于其制造过程和设计需求。 在制造过程中,PCB大板尺寸的限制因素主要

jf_69872177 2023-11-24 17:10:23

如何有效设计大尺寸PCB呢?

如何有效设计大尺寸PCB呢?

新星之火12138 2023-04-14 15:13:36

pcb拼板最大尺寸

请问pcb拼板最大尺寸是多少?

elecfans电答 2019-09-25 17:18:39

如何修改pcb成品的尺寸

有大神知道怎样修改pcb成品的尺寸吗,一个已经完成的项目我想修改下板子,扩大一点!可以实现吗??

gxs123 2019-09-30 01:39:45

如何减小PCB尺寸

电路板设计的简单道理是必须适合其预期的应用,而不是相反。因此,作为印刷电路板设计师,您会发现存在许多不同的PCB尺寸和形状要求。

2023-01-12 16:12:19

PCB拼板尺寸知多少?SMT贴片加工全解析

一站式PCBA智造厂家今天为大家讲讲SMT贴片加工对PCB拼板尺寸有什么要求?SMT贴片加工对PCB拼板尺寸的要求。在SMT贴片加工过程中,PCB(印制电路板)拼板的尺寸设计至关重要。合理的拼板尺寸

2025-02-07 09:26:43

如何确定超小PCB的具体尺寸呢?

几乎所有的设备都有印刷电路板。然而,并不是每个设备都有相同的大小。例如,与电视相比,智能手机需要非常小的PCB。与重型机械相比,电视机需要更小的PCB。因此,这些尺寸在电路中起着至关重要的作用。设计人员必须根据设备尺寸来设计印刷电路板。而我们如何选择这些电子印刷电路板的尺寸呢?

7545wfs 2023-04-14 15:17:35

为什么我的pcb1:1打印尺寸偏大?

质询一个问题我封装的PCB文件1:1打印尺寸正常导入PCB板子上打印PCB封装就不正常了尺寸

张峰9998 2019-09-19 23:46:25

PCB尺寸涨缩的原因及解决方法

PCB基材一次内层线路图形转移经数次压合直至外层线路图形转移的PCB加工过程中,会引起拼板经纬向不同的涨缩。从整个PCB制作FLOW-CHART中我们可以找出可能引起板件涨缩异常及尺寸一致性较差的原因及工序

2020-08-22 09:23:54

浅谈PCB尺寸涨缩原因及工序

从整个PCB制作FLOW-CHART中我们可以找出可能引起板件涨缩异常及尺寸一致性较差的原因及工序。

2020-09-22 13:58:05

电路板设计:PCB尺寸和形状有何要求

电路板设计的简单道理是必须适合其预期的应用,而不是相反。因此,作为印刷电路板设计师,您会发现存在许多不同的PCB尺寸和形状要求。以下是有关使用这些不同电路板外形尺寸的极好方法的一些想法。 开始布局前

2021-01-27 12:21:12

铠侠开发新的3D半圆形闪存单元结构“Twin BiCS FLASH”

铠侠株式会社(Kioxia Corporation)近日宣布将使用专门设计的半圆形浮置栅极(FG)单元开发全球首个[1]三维(3D)半圆形分栅型闪存单元结构“Twin BiCS FLASH”。

2019-12-14 12:03:57

如何用AD更改PCB板子尺寸

Shift依次选中线条)(3)Design --- Board Shape --- Define from selected objects,这样就画好了任意复杂形状的PCB。2. 精确确定板子尺寸首先

ldliu 2019-06-05 09:15:39

如何将CH573的PCB板载天线尺寸缩小?

项目中需要进一步将CH573的PCB板载天线尺寸缩小,目前使用的倒F型天线体积略偏大,厂家是否有验证过的其他形状板载PCB天线,麻烦提供一份封装文件或者天线尺寸规格也行,我评估一下尺寸

kiifwerw 2022-08-08 07:51:12

东芝开发新型闪存,半圆形存储单元可进一步提高容量

铠侠株式会社(Kioxia Corporation)宣布开发出创新的储存单元结构“Twin BiCS FLASH”。该结构将传统3D闪存中圆形存储单元的栅电极分割为半圆形来缩小单元尺寸以实现高集成化。

2019-12-24 17:01:22

非标准PCB尺寸设计指南

几乎所有现代产品中都使用了电子产品,这增加了对标准矩形 PCB 外形尺寸进行更改的需求。而且,以免您像福特一样,向这些客户敞开大门,必须采用非标准尺寸的设计板。您的 PCB 设计过程应综合考虑形状

2020-10-10 18:20:30

pcb背板尺寸和重量对输送系统的要求是什么

关于pcb背板尺寸和重量对输送系统的要求

卿小知1 2021-04-26 06:30:04

怎么将已有的PCB的大小尺寸定位孔复制到新建的PCB中?

怎么将已有的PCB的大小尺寸,定位孔复制到新建的PCB

60user137 2019-06-20 05:35:01

allegro16.6版本怎么在已经画好的PCB文件上更改pcb尺寸

allegro16.6版本怎么在已经画好的PCB文件上更改pcb尺寸

pjr199005 2019-12-21 16:29:32

用CAM350测量pcb尺寸的详细步骤

请参照以下步骤在CAM350测量pcb尺寸,光标到不了要2113测的那个位置,是测量精度选择不对。

2020-05-29 09:14:40

新版本AD20如何查看PCB尺寸

各位大佬,请问新版本AD20如何查看PCB尺寸?小弟刚从AD13转移,不熟悉新版本AD。

yfl1991 2019-11-21 11:48:48

Flex PCB成本估算器帮您控制尺寸节省成本

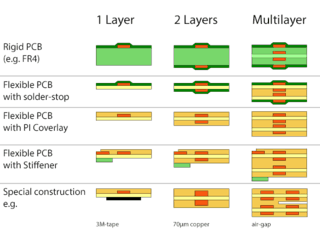

Flex PCB成本估算器对于开发柔性PCB的设计师来说非常重要,优秀的柔性电路工程师不仅可以完成布局设计,还可以控制项目的生产成本或对于公司而言,我们每天都会收到数百个查询,有些设计确实浪费金钱,大尺寸,作为柔性PCB制造商,我们确实喜欢大尺寸,但作为一个项目,我们仍建议您控制尺寸,层数以节省成本。

2019-07-29 09:11:52

请问Altium中生成的gerber文件中会有PCB板的尺寸文件吗?

生成的gerber文件中会有PCB板的尺寸文件吗?之前画了一个PCB,金手指的焊盘尺寸为0.4mm,公差是±0.025,供应商反馈说给他们的gerber文件中没有标明这个尺寸的公差

秋枫2461307814 2019-08-14 03:59:06

测量系统|全自动影像测量仪(闪测仪)应用之PCB工件尺寸检测

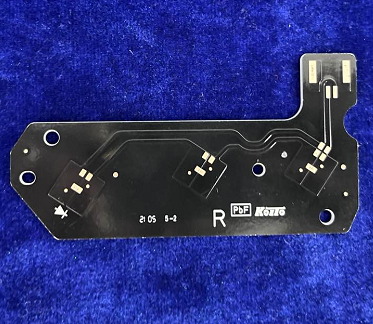

随着科技的不断进步,PCB板已经成为电子产品中的基本组件之一。是一种用于实现电子元件互相连接的支撑和电路载体。随着电子产品的不断更新和改进,PCB板的形状和尺寸测量变得越来越复杂。PCB板的尺寸精度
