设计高保真（Hi-Fi）音频放大器的PCB（印制电路板）是确保卓越音质的关键环节。以下是为实现最佳音频性能需要重点考虑的PCB设计要点，全部使用中文说明：
核心设计原则： 最小化噪声、失真和串扰，确保信号路径纯净，电源供应稳定充足。
一、 布局 (Layout) - 奠定基础
- 信号流向清晰：
- 严格遵循信号流方向：输入接口 -> 音量/音调控制 (如有) -> 前级放大 -> 后级功率放大 -> 输出接口/接线柱 -> 扬声器。
- 避免输入和输出路径交叉或平行长距离走线，防止大信号耦合到小信号。
- 分区布局 (Zoning)：
- 输入级/小信号区域： 远离所有噪声源（电源、大电流输出级、变压器）。
- 电压放大级区域： 介于输入级和输出级之间，也需相对安静。
- 功率输出级/大电流区域： 靠近电源和输出端子。这是最大的噪声和热源，必须远离输入级！
- 电源区域： 包含整流桥、滤波电容、稳压电路（如有）。布置在靠近变压器次级（如果板载整流）或直流输入端口的位置。
- 散热区域： 为功率管（晶体管/MOSFET）和稳压芯片预留足够空间安装散热器，考虑散热路径和风扇位置（如需）。
- 元器件放置策略：
- 关键信号路径最短化： 输入线、反馈网络电阻电容、放大器IC/晶体管的输入引脚走线应尽可能短、直。优先放置这些元件。
- 退耦电容紧邻供电引脚： 每个放大芯片、每个重要增益级的电源引脚旁，都必须就近放置高质量的退耦电容（通常0.1uF陶瓷电容 + 10uF-100uF电解电容），电容接地引脚到芯片接地引脚的距离要最短。这是抑制电源噪声最有效的手段之一。
- 反馈网络元件就近放置： 连接输出与反相输入的反馈电阻和电容，应紧靠放大器的输入/输出引脚放置，缩短环路，减少感应噪声和寄生振荡风险。
- 大电流路径粗短化： 电源到功率输出级、输出级到输出端子、地回流的路径要宽、短，以减小电阻和电感，降低压降和提高瞬态响应。
- 发热元件分散或远离敏感元件： 功率电阻、功率管、整流桥等发热元件应放置在通风位置，并远离电解电容（高温缩短寿命）和温漂敏感元件（如某些电阻、晶体管）。
二、 布线 (Routing) - 塑造信号路径
- 地线设计 (Grounding) - 重中之重！
- 星型接地 (Star Grounding)： 强烈推荐！ 选择电源滤波电容的接地点（通常是主滤波电容负极）作为系统唯一的“星点”或“接地参考点”。所有其他“地”（小信号地、大信号地、屏蔽层地、电源地等）都应使用独立的、较宽的走线直接汇聚到这个星点。避免形成地环路！
- 地平面 (Ground Plane)： 在双面或多层板中，使用完整的或大面积覆铜的接地平面是很好的选择，能提供低阻抗回路和屏蔽效果。
- 注意点： 如果使用地平面，需注意分割 (Split Planes) 或 开槽 (Moats)：将敏感的小信号模拟地 (AGND) 区域与大噪声的功率地/电源地 (PGND) 和大电流的输出级地 (Power GND) 在物理上和电气上分隔开，最后只在星点（主电容地）处单点连接。避免大电流在地平面上肆意流动污染小信号地。
- 输入级地独立回流： RCA输入端子屏蔽层的地、前级放大电路的地应优先直接连接到星点或小信号地区域。
- 接地走线宽度： 所有接地走线，尤其是大电流路径（输出级、电源）必须足够宽！通常是信号线宽度的数倍。
- 电源布线：
- 主电源线宽： V+、V-（或单电源的Vcc、GND）走线要非常宽，以承载大电流、降低阻抗和压降。必要时可使用顶层和底层敷铜填充并联。
- 分离走线： 为不同的放大级（如前级、后级）提供独立的、经过各自退耦电容滤波后的电源支路走线回到主电源，避免级间通过电源线耦合噪声（类似于“星型电源”的概念）。
- 信号线布线：
- 输入信号线： 尽可能短。使用地线(屏蔽层)环绕或在双面板中走在接地平面层旁边（微带线结构）以提供屏蔽。远离任何开关信号、数字信号、电源线和输出线。如果板上有音量电位器，RCA端子到电位器、电位器到前级的连线也要尽量短。
- 反馈网络布线： 极其关键！ 反馈电阻和电容的走线必须非常短捷，直接连接在放大器输出脚和反相输入脚之间。避免走线过长引入电感或拾取噪声。
- 输出线： 虽然是大信号，但也应远离输入级。走线要宽以承载大电流。
- 避免锐角/直角： 布线使用45度角或圆弧拐角，减少高频信号反射和电磁辐射。
- 环路面积最小化： 对于关键的高速回路（如反馈回路、电流回路），保持信号线和其回路地线（或地平面）形成的环路面积尽可能小，减小感应噪声和天线效应。
三、 电源与滤波设计 - 纯净的能量之源
- 主滤波电容： 容量足够大（根据输出功率和纹波要求计算），选择低ESR（等效串联电阻）、高涟波电流规格的音频专用电容。位置靠近整流桥和功率级。
- 退耦电容（旁路电容）： 如前所述，必须在每个放大芯片、每个增益级的每一个电源引脚（正负电源都需要）就近放置。典型组合：紧贴引脚放置0.1uF MLCC (陶瓷)电容（滤除高频噪声） + 靠近放置10uF-100uF电解电容（滤除低频噪声、提供储能）。接地脚到芯片地脚距离最短。
- 稳压电源（如使用）： 如果使用稳压芯片（如LM317/337， LT1083等）为前级供电，确保其输入输出电容按手册要求配置，并注意散热。稳压电路也应分区布局。
四、 元件选择与注意事项
- PCB板材： 标准FR4即可满足大多数需求。对极致发烧友，高频性能更好、损耗更低的板材如FR4-High Tg， Rogers， PTFE等可选，但成本高昂。
- 铜箔厚度： 标准1oz (35um) 对于小功率或信号级可能足够。对于中等以上功率放大器，强烈建议使用 2oz (70um) 或更厚的铜箔，以降低大电流路径的电阻和温升，提高载流能力和散热。
- 元件选型：
- 电阻： 小信号路径使用低噪声金属膜电阻（如1%精度）。功率电阻满足功耗要求并留有足够余量。
- 电容： 主滤波和退耦电解电容选用音频专用、低ESR型。耦合电容（如有）选用高品质薄膜电容（如WIMA MKP， Mundorf MCap等）。小容量高频退耦选用NPO/C0G陶瓷电容（温度特性稳定，无压电效应）。
- 接线端子： 输入RCA端子、输出扬声器接线柱选用高质量、接触良好的产品。
- 散热：
- 功率器件： 晶体管/MOSFET必须安装在足够大的散热器上。PCB焊盘设计要能承载大电流，必要时开窗加锡增加载流量。考虑散热器安装孔位置和绝缘要求（云母片/导热硅脂/绝缘垫片）。
- 覆铜散热： 在功率器件焊盘周围大面积敷铜（连接或不连接到引脚），通过过孔连接到另一面或内部层扩大散热面积。
- 热过孔 (Thermal Vias)： 在芯片的散热焊盘（如有）或功率器件下方，使用多个过孔阵列（填充焊锡更好）将热量传导到PCB背面或内层的地平面/铜箔辅助散热。
- 保护电路（可选但推荐）：
- 直流伺服（DC Servo）： 用于消除输出端直流偏移，需要仔细布线。
- 过流/短路保护： 防止烧毁功率管。
- 扬声器保护继电器： 防止开机冲击和直流输出烧喇叭。
- 这些保护电路的信号检测点（如输出端电压）和驱动点（如继电器线圈）的布线也需谨慎，避免引入干扰或影响主信号路径。
五、 设计检查与后期处理
- DRC检查： 严格运行PCB设计软件的电气规则检查（ERC）和设计规则检查（DRC），确保无短路、断路、间距违规等问题。
- 走线审查： 重点检查：
- 输入线是否最短、远离噪声源？
- 反馈环路是否最短捷？
- 所有退耦电容是否紧邻电源脚？
- 地线策略（星型/地平面分割）是否清晰合理？大信号地和小信号地是否有效分离并在一点相连？
- 电源/大电流走线是否足够宽？
- 散热设计是否合理？
- 丝印标注： 清晰标注所有元件位号、极性（二极管、电解电容、晶体管/IC方向）、关键测试点（输入、输出、电源电压）、版本号。
- 表面处理： 推荐沉金（ENIG），抗氧化性好，焊接性能佳，适合精细引脚（如IC）。喷锡（HASL）成本低但平整度稍差。
- 测试点： 预留关键节点（输入、输出、各级电源、参考地）的测试点，方便调试和维修。
总结：
设计Hi-Fi放大器PCB是一个平衡艺术与工程的过程。核心在于：
- 布局分区明确： 隔离小信号与大电流、噪声源。
- 信号路径最优化： 输入、反馈走线极短捷。
- 接地设计严谨： 星型接地或合理分割的地平面是关键，避免地环路。
- 电源纯净稳定： 充足的主滤波 + 紧贴芯片每个电源引脚的退耦电容。
- 大电流路径低阻抗： 宽走线，厚铜箔。
- 散热可靠： 功率器件散热器 + PCB热设计（覆铜、热过孔）。
遵循这些原则，结合高质量的元器件和精心的调试，才能打造出真正发挥放大器电路潜能、呈现纯净高保真音质的PCB。

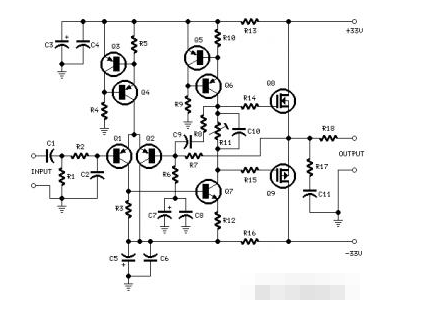

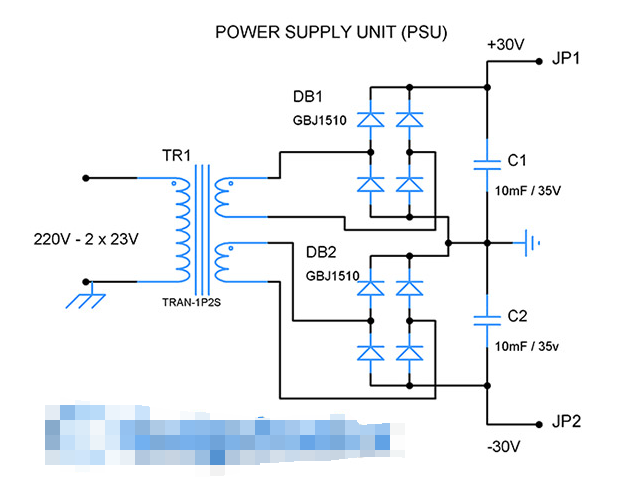

带MOSFET的25W高保真音频放大器电路
这是一款高保真、高品质的25WHiFi音频放大器电路，可提供出色的音频性能。此设计不需要前置放大器电路，因为它可以直接连接到计算机、电话、收音机、电视等输入设备。
2022-06-10 15:17:41
TDA7262立体声20瓦音频放大器电路设计
利用ST微电子制造的TDA7262集成电路可以设计出非常简单的立体声音频放大器电子项目，其每通道可提供20瓦的最大输出功率。 TDA7262是一款（AB类）双高保真音频功率放大器，采用多瓦
Harmony技术专家
2023-08-04 17:19:31
DIY一个高保真音频放大器电路
您是否曾经在家中使用简单的组件构建过超酷的Hi-Fi音频放大器？如果没有在这里是你的指南，我很确定你会喜欢这个。本文讲述了如何制作带有输出晶体管保护电路和 2 分频扬声器保护电路的 DIY 高保真音频放大器。让我们讨论一些引人注目的功能，这些功能可能会说服您尝试制作这款放大器。
2023-06-18 17:02:45
2050瓦音频放大器电路图
这款采用TDA32的2050瓦音频放大器电路采用TDA2050集成电路设计，这是一种非常简单的高保真音频功率放大器，旨在用作AB类音频放大器。 基于TDA32的2050瓦音频放大器电路可用
Harmony技术专家
2023-08-04 17:15:13
探索SSM6322：高保真低功耗立体声音频放大器的卓越之选
探索SSM6322：高保真低功耗立体声音频放大器的卓越之选 在音频设备的设计领域，高保真、低功耗一直是工程师们追求的目标。今天，我们就来深入了解一款来自Analog Devices的集成立体声音频放大器
2026-01-16 15:20:13

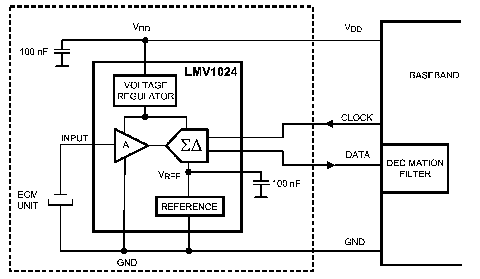

高保真度音频功率放大器LMV1024/6的性能特点及应用范围
National半导体公司推出的两种音频放大器LMV1024和LMV1026，能在驻极体电容麦克风（ECM）直接产生高保真度的声音质量。
2021-01-04 09:01:00
高保真HiFi音频功率放大器TDA2040电子资料
概述：TDA2040是一款20W高保真Hi-Fi音频音频AB类放大器，THD=0.5%。TDA2040提供高输出电流和具有非常低的谐波和交叉扭曲。同时还具备短路保护系统。
路过秋天
2021-04-08 06:09:05
高保真音频功率放大器TDA7293相关资料分享
高保真音频功率放大器TDA7293资料下载内容包括：TDA7293引脚功能TDA7293内部方框图TDA7293典型应用电路TDA7293电气参数
kdsnvjsnjk
2021-03-23 08:00:18

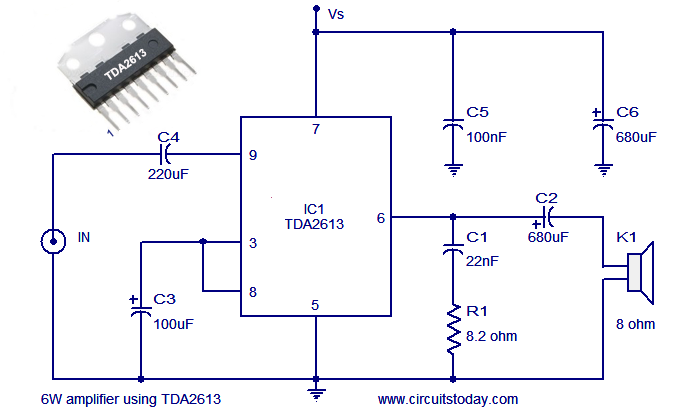

基于TDA2613的6W音频放大器电路
此处显示了使用TDA2613的6 W音频放大器电路。TDA2613 是飞利浦半导体的一款集成式高保真音频放大器 IC。该 IC 具有开关开/关防卡扣、短路保护、热保护功能，采用 9 针单列直插式塑料封装。
2023-04-02 14:48:27
采用TDA7296 AB类放大器设计的60瓦音频放大器电路图
这款60瓦音频放大器电路采用TDA7296AB类放大器设计，可用于高保真音频应用。 该60瓦音频放大器电路将提供60瓦的最大输出功率和10%的总谐波失真。 由于宽电压范围和高输出电流能力
风来吴山
2023-08-02 18:12:08
音频放大器有哪些类别？
就音频放大器的类别而言，已不限于A类(甲类)和AB类(甲乙类)，而出现了更多类别的放大器。那么常见的音频放大器有哪些类别？
fichesw
2021-04-02 07:32:17

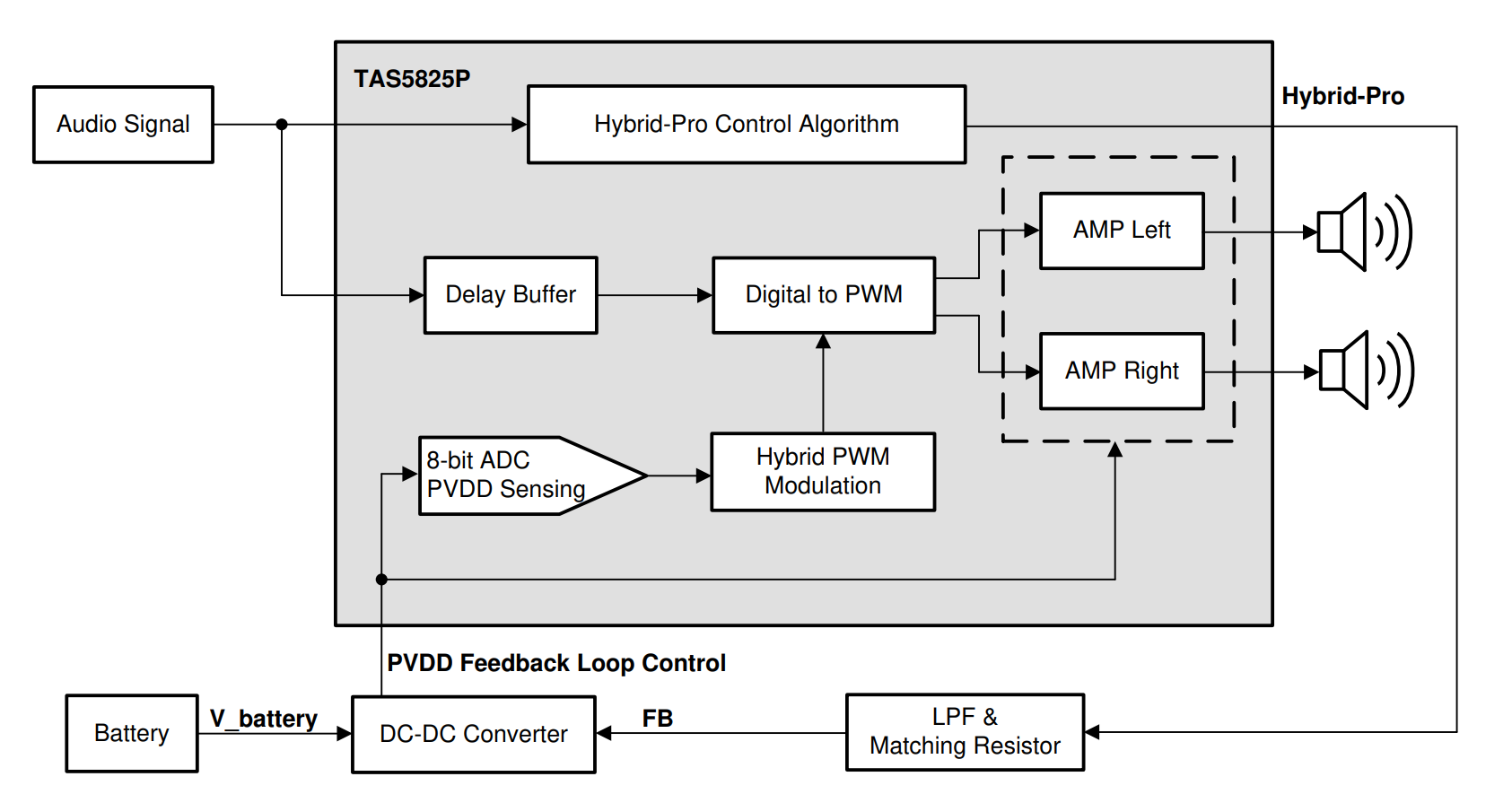

集成音频放大器DSP如何提高音频放大器的效率
您是否曾认为音频放大器中的集成数字信号处理器(DSP)仅用于数字滤波器、均衡或音频混合？现实情况是，现代音频放大器中集成的DSP可以带来更多好处，包括提高放大器和音频系统的效率。
2023-03-22 09:27:01
高保真音频功率放大器LM1875相关资料下载
高保真音频功率放大器LM1875资料下载内容包括：LM1875电路特点LM1875引脚排列LM1875典型应用电路
我有一车切糕
2021-03-30 07:01:10
关于音频放大器的介绍和应用
最简单的音频放大器为A类放大器。A类放大器具有导通的输出晶体管(图1)，与输出信号波形无关。A类音频放大器的线性度最好，但效率较低。这类放大器用于要求高线性度并且可用功率能满足要求的应用。
2019-08-23 11:24:30

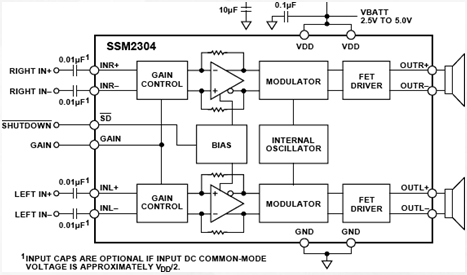

低功耗D类音频放大器SSM2301/04的性能特点及应用
ADI推出的两款D类音频放大器：SSM2301/SSM2304，满足便携式电子设备低功耗、小尺寸以及不断增长的高保真音质的设计需求。
2021-01-25 08:02:00
基于LM12的音频放大器电路
该 LM12 音频放大器电路将在 8 欧姆或 4欧姆负载阻抗上提供高输出功率。该LM12音频放大器电路提供的最大输出功率在每个通道上的60欧姆负载下约为4瓦，在100欧姆负载下约为4瓦。 这款
Harmony技术专家
2023-09-11 16:05:06
音频放大器电路设计方案
描述音频放大器电路设计PCB板这个音频放大器背后的动机是为听众提供更好的音乐质量。某些设备（如智能手机、电视、耳机）的音量很低，听众很快就会厌倦，他们想提高设备的音量。为了实现这一点，他们将他
低调de炫耀爱
2022-07-01 06:07:12
音频放大器怎么判断好坏
音频放大器的好坏直接影响到音质的表现和音响系统的稳定性。下面将从多个方面详细介绍如何判断音频放大器的好坏，并通过具体的数字和信息进行说明。本文旨在提供一套全面且深入的判断方法，以便读者能够更好地选择和使用音频放大器。
2024-05-31 18:03:35

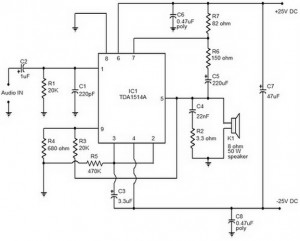

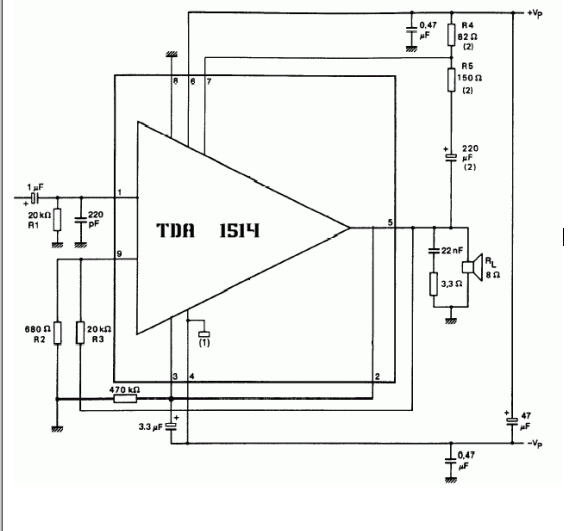

可输出50W音频功率的TDA1514放大器电路
