三相异步电机的接线主要指如何连接其定子绕组的六个线头（U1, U2；V1, V2；W1, W2）到外部三相电源，以满足不同电压等级和性能要求。主要有以下两种基本接线方法：
1. 星形接法：
- 接线方式：
- 将三相绕组的末端（U2, V2, W2）短接在一起（形成一个公共点，称为中性点或星点）。
- 将三相绕组的首端（U1, V1, W1）分别接到三相电源的L1, L2, L3上。
- 在接线盒内实现时：通常是将三相的下端接线柱（或同一侧的三个接线柱，具体看接线柱排列）用三块连接片横向连接起来，然后将电源的三相火线分别接到上端接线柱（或另一侧的三个接线柱）上。
- 电压关系：
- 加在电机每相绕组（U1-U2, V1-V2, W1-W2）两端的电压是电源线电压的 1/√3（约等于 57.7%）。
- 例如：在380V的三相电源下，采用星形接法时，每相绕组承受的电压约为 220V。
- 特点：
- 启动电流小（约为三角形接法的1/3）。
- 启动转矩小。
- 适用于较低的每相绕组工作电压要求。通常电源电压较高（如380V），而电机额定电压较低（如220V）或需要减小启动电流冲击时采用（如星-三角启动器的启动阶段）。
- 功率输出相对较低（与三角形接法相比，在相同线电压下）。
2. 三角形接法：
- 接线方式：
- 将第一相绕组的首端 U1 连接到第二相绕组的末端 V2。
- 将第二相绕组的首端 V1 连接到第三相绕组的末端 W2。
- 将第三相绕组的首端 W1 连接到第一相绕组的末端 U2。
- 然后将三个连接点（U1/V2的连接点，V1/W2的连接点，W1/U2的连接点）分别连接到三相电源的L1, L2, L3上。
- 在接线盒内实现时：通常是将相邻两个接线柱（一个绕组的首端和另一个绕组的末端）纵向（或按图示方向）用三块连接片连接起来，形成一个闭合的三角形。然后将电源的三相火线分别接到连接好的三个顶点接线柱上。
- 电压关系：
- 加在电机每相绕组两端的电压等于电源线电压。
- 例如：在380V的三相电源下，采用三角形接法时，每相绕组承受的电压就是 380V。
- 特点：
- 启动电流大（约为星形接法的3倍）。
- 启动转矩大。
- 适用于较高的每相绕组工作电压要求。通常电源电压较低（如380V），而电机额定电压较高（如660V，但国内极少见）或电源电压等于电机额定电压（如380V电机接380V电源）。
- 功率输出大（与星形接法相比，在相同线电压下）。
总结与关键注意事项：
- 选择依据： 选择哪种接线方法首要且最重要的是必须参考电机铭牌上标注的电压和接线方式！ 错误接线（如该接星形接了三角形，该接三角形接了星形）会直接导致电机烧毁。
- 常见应用：
- 双电压电机（如220/380V）： 当使用低电压（220V）电源时，需用三角形接法，使每相绕组承受220V电压；当使用高电压（380V）电源时，需用星形接法，使每相绕组承受220V电压。
- 标准电压电机（如380V）： 在中国等使用380V三相电源的地方，额定电压380V的电机通常采用三角形接法接入380V电源。此时星形接法只用于星-三角启动，启动时接星形（降低启动电流），正常运行后切换到三角形。
- 接线盒操作： 打开电机接线盒盖，里面通常有6个接线柱，分别标有U1, V1, W1, U2, V2, W2（或类似标识）。盒盖内侧通常会贴有星形（Y）和三角形（∆）的接线示意图。
- 星形接法： 找到对应位置（通常是纵向或同侧的一列），将三个连接片横向把 U2, V2, W2 短接在一起（形成一个点），电源线接 U1, V1, W1。
- 三角形接法： 找到对应位置（通常是竖向或交叉），将三个连接片纵向/交叉依次连接 U1-W2, V1-U2, W1-V2，电源线分别接到 U1, V1, W1 (或等效的三个点)。
- 安全： 接线前务必切断电源并验电！ 接完线后，应检查接线盒内无金属杂物，盖好盖子拧紧螺丝。
- 试机： 初次通电应采用点动方式（快速启动立即停止），观察电机旋转方向是否正确（如有误，任意交换两相电源线即可）。无异常声音、异味或过热，再正常启动运行。
- 专业咨询： 如果不确定，务必查阅电机说明书或咨询专业电工进行操作。
遵循电机铭牌的指示进行正确的星形或三角形接线，是确保三相异步电机安全、高效运行的关键。务必谨慎操作！
三相异步电机的转子旋转原理
电机在运转过程中所需的电源相数不同，在电机的分类上也有不同，三相异步电机就是按电源相数划分的一个分类。异步电机的使用中三相异步电机是使用最为广泛的一类。大家要了解三相异步电机可以从三相异步电机的转子旋转原理着手！
2021-02-14 17:35:00
如何对三相异步电机SPWM变频调速系统模型进行Simulink仿真
三相异步电机SPWM的基本原理是什么？怎样去搭建一种三相异步电机SPWM变频调速系统模型？如何对三相异步电机SPWM变频调速系统模型进行Simulink仿真？
rosa
2021-08-02 06:12:08
雷奥哈德耐用中型齿轮减速电机100W-7500W三相异步减速电机批发
2021-09-18 16:26:44
三相异步电机公式相关资料推荐
三相异步电机公式前面的章节讲到三相异步电机是一个非线性，多变量，强耦合的复杂系统，为了方便分析，做如下假设：1）电机定、转子三相绕组完全对称。2）电机定、转子表面光滑，无齿槽效应。3）电机气隙磁动势
study875
2021-09-06 07:28:52
普通三相异步电机是变频电机的平替吗
1 变频电动机由于需要承受高频磁场，所以绝缘等级要比普通三相异步电机高，原则上普通三相异步电动机是不能用变频器进行变频调速的 2 但在实际中很多
2021-01-06 17:25:05
三相异步电机和单相异步电机之间怎么区别？
了这个名字的由来。 异步电机是迄今为止住宅、商业和工业环境中最常用的电机类型。可以根据电源简单的分为三相异步电机和单相异步电机。 三相异步电机 三相异步电动机自启动，不使用启动绕组、离心开关、电容器或其他启动
2021-06-25 17:16:26
三相异步电机是什么？工作方式是什么？
三相异步电机，又称为三相感应电机，是一种广泛应用于工业和商业领域的交流电机。它由三相交流电源供电，通过电磁感应原理将电能转换为机械能。三相异步电机具有结构简单、运行可靠、维护方便、成本较低等优点
2024-10-22 10:28:56
三相异步电机缺相了会怎么样
三相异步电机作为现代工业领域中广泛应用的重要设备，其稳定运行对于生产效率和设备安全至关重要。然而，在实际运行过程中，三相异步电机可能会出现缺相故障，即三相电源中的一相或多相未能正常供电。本文将对三相异步电机
2024-06-03 16:18:58
三相异步电机，无故反向原因及解决
三相异步电机在正常运行过程中突然出现无故反转的现象，是一种较为特殊的故障，可能由多种因素引起。这种现象不仅会影响设备的正常运行，还可能对生产安全造成威胁。本文将结合电机工作原理、实际案例和维修经验
2026-01-27 07:34:02
讲讲三相异步电机（鼠笼电机）的数学模型
这里开始要讲讲三相异步电机（鼠笼电机）的数学模型如之前讲过的，当定子同上三相交流电后，产生定子电流，电子电流产生磁场，根据电机等效电路模型，可以得出转子也产生感应电压，因为转子线圈闭合，产生转子电流
可口可甜
2021-09-06 07:37:56
如何检查三相异步电机绕组短路
三相异步电机作为工业领域中最常见的动力设备之一，其绕组短路故障是导致电机损坏的主要原因之一。绕组短路不仅会影响电机的正常运行，严重时还会引发安全事故。因此，掌握准确、高效的绕组短路检测方法，对于电机
2026-03-02 17:27:15
三相异步电机测功机的优缺点及使用注意事项
三相异步电机测功机是一种常见的电动测试设备，被广泛应用于工业自动化、电力电子、新能源等领域。 其基本原理是利用三相异步电机的反电动势原理，通过测量电机的转速、转矩等参数，实现对被测试设备的性能评估。 在电动测试领域，三相异步电机测功机因其具有较高的精度和稳定性而受到广泛应用。
2023-12-19 10:45:55
三相异步电机过热的原因是什么？
电源电压或电流均为正常后，再查找其它的致热原因。而对于电机电源电压过高或过低的情况，一般都是通过调整电力变压器调压开关的方法解决。3、缺相起动或缺相运行缺相（或称为单相）起动或运行的三相异步电机，都会
杀狼000
2023-03-03 14:01:45
三相异步电机功率计算公式推导与解析
述公式，我们是计算不出准确的电机所需要的功率的。三相异步电机功率计算公式详解三相异步电机是我们常见的电机类型，我们知道三相异步电机功率计算公式为P=√3*U*I*cosj，这个公式是一个基础的公式，有
ggfx
2020-01-11 07:00:00
三相异步电机的区分
三相异步电机是个多变量，多线性，强耦合的高阶系统。简单的说就是复杂复杂再复杂，不过复杂也有复杂的好处，要是研究透一个，其他同步电机，永磁同步电机也是会简单的多。先说说三项交流电机的区分啊，主要
kudy
2021-08-31 07:34:57
三相异步电机的转动原理是什么
三相异步电机，也称为三相感应电机，是一种非常常见的交流电动机。它的转动原理基于电磁感应和电磁转矩的产生。 1. 基本结构 三相异步电机主要由定子和转子两部分组成： 定子 ：固定不动，通常由硅钢片叠压
2024-09-03 15:42:21
普通的三相异步电机输入频率和转速是成正比么？
普通的三相异步电机，输入频率和转速是成正比么？如果是，用一个转矩相等的私服电机，设置3倍频率，是否私服电机的转速会是异步电机的3倍？
zhhx1985
2023-03-24 11:02:35
三相异步电机的PLC控制
点击 三相异步电机的PLC控制（一）关注微信公众号：小平Linux工作室获得“0基础学习PLC电气电工知识、数据结构与算法，STC89C51知识，嵌入式STM32、嵌入式Linux C/C++编程” 等资料
你又知道了
2021-09-06 06:37:40

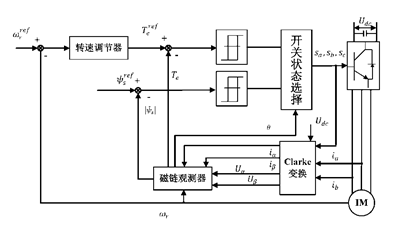

新型三相异步电机直接转矩控制方法
