220v转12v pcb

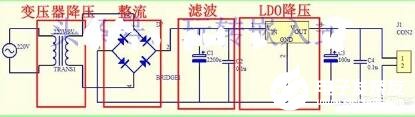

设计一个将220V交流电（AC）转换为12V直流电（DC）的PCB电路板（通常称为开关电源或AC/DC电源适配器），涉及到高压安全和电磁兼容性（EMC）等关键问题。以下是设计要点和步骤，强烈建议具备相应知识和经验后再进行操作，高压危险！

核心设计拓扑：反激式变换器 (Flyback Converter)

这是中小功率（通常100W以下）AC/DC转换最常用、成本效益高的隔离拓扑。

主要模块和关键元件

1. 输入滤波与整流：

   • 保险丝 (F1)： 过流保护。根据最大输入电流和浪涌电流选择合适规格（如250V, T 型延时）。
   • 压敏电阻 (MOV/VDR)： 吸收电网浪涌电压（如14D471K）。
   • X电容 (Cx)： 跨接在L-N线间，滤除差模干扰。需安规认证（X1或X2）。
   • 共模电感 / 差模电感： 滤除共模和差模电磁干扰（EMI）。需要根据EMC要求设计。
   • 整流桥 (BR1)： 将220V AC整流成脉动DC（如GBU606，600V/6A）。
   • 高压滤波电容 (C1)： 平滑整流后的直流高压。耐压需足够（通常≥400V DC），容量根据功率和纹波要求计算（如82uF/400V）。注意选择105°C长寿命电容。

2. 开关变换与功率级：

   • 开关晶体管 (MOSFET Q1)： 核心功率开关器件。耐压需足够（通常≥600V），导通电阻小，开关速度快（如FCPF11N60）。
   • 变压器 (T1/XFMR)： 最关键元件！ 提供电气隔离和能量传递/电压变换。
     • 磁芯：常用EE/EI/EFD/PQ型铁氧体。
     • 匝数比：决定输入输出电压关系。
     • 设计要点：计算原边电感量、饱和电流、气隙、窗口利用率；确保满足安规爬电距离/电气间隙要求；绕制工艺（原边、副边、屏蔽层）。
     • 强烈建议： 使用专业开关电源变压器设计软件计算或委托专业变压器厂商设计制造。
   • 钳位吸收电路 (RCD/Snubber - Rc, Cc, Dc)： 吸收开关管关断时变压器漏感产生的尖峰电压，保护MOSFET。二极管需快恢复（如UF4007），电容耐压高（如1kV）。

3. 控制与调制 (PWM Controller IC)：

   • PWM控制器芯片 (U1)： 核心控制单元。生成驱动MOSFET的PWM信号，实现稳压、过流保护等功能。
     • 常用型号：OB2358, VIPer22A, TNY280, FLS3217 等（集成MOSFET或外置MOSFET驱动）。
     • 关键： 严格按照选定芯片的官方数据手册（Datasheet）和应用笔记（Application Note）设计外围电路（启动电阻、供电/Vcc电容、反馈网络、检流电阻Rsense、振荡频率设定电阻/电容等）。
   • 启动电阻 (Rstart)： 为控制器提供初始启动能量（通常连接高压母线）。
   • Vcc供电电容 (Cvcc)： 为控制器芯片供电储能。

4. 反馈与隔离：

   • 输出电压采样： 副边通过电阻分压（Rfb1， Rfb2）采样12V输出电压。
   • 误差放大器 (TL431/Uref)： 基准稳压器件。将采样电压与内部基准（2.5V）比较，产生误差信号。
   • 光耦 (Uopt/PC817)：关键隔离元件！ 将副边的误差信号（通过TL431调制光耦初级电流）以光信号形式传递到原边的PWM控制器（连接到FB脚），实现隔离反馈控制。确保原副边电气间隙足够。
   • 反馈补偿网络： 通常在TL431和光耦附近添加电阻电容（Rcomp, Ccomp），用于环路稳定性补偿（相位裕度/增益裕度）。设计复杂，参考芯片手册和电源设计书籍。

5. 输出整流与滤波：

   • 整流二极管 (Dout)： 将变压器副边的高频交流整流成直流。需选择快恢复二极管或肖特基二极管（低VF，快trr）以降低损耗（如SB560, 60V/5A肖特基）。
   • 输出滤波电容 (Cout)： 平滑整流后的直流输出。选择低ESR的电解电容或固态电容（如1000uF/25V）。并联小容量陶瓷电容（104或105）滤除高频噪声。
   • 输出滤波电感 (Lout)： 有时在输出端加一个小电感（如10uH），进一步平滑电流，降低纹波噪声。

6. 保护电路：

   • 过流保护 (OCP)： PWM控制器通常自带，通过检测原边MOSFET电流（Rsense）或副边电流实现。
   • 过压保护 (OVP)： 可在副边设计（如用可控硅触发），或在反馈环路中加入措施。
   • 过温保护 (OTP)： 可选，在散热器或关键元件附近放置NTC热敏电阻。
   • 短路保护 (SCP)： 通常由OCP实现。

PCB设计关键考虑因素

1. 安全第一：

   • 高压区域（初级侧）： 整流桥、高压电容、MOSFET、变压器原边引脚、启动电阻等。这些区域对低压区域（次级侧）和地（GND）的爬电距离 (Creepage) 和电气间隙 (Clearance) 必须严格遵守安规标准（如IEC/EN 60950-1, IEC/EN 62368-1）。这是核心要求！
     • 爬电距离：沿绝缘表面（PCB表面）的最短距离（至少>6.4mm，220V AC输入，污染等级2）。
     • 电气间隙：空间中（空气中）的最短距离（至少>4mm，220V AC输入）。
   • 隔离槽： 在PCB上，高压区和低压区之间通常需要开足够宽的隔离槽（Slot），并用丝印清晰标注“高压危险”区域（HIGH VOLTAGE）。
   • 变压器： 必须使用符合安规要求的变压器（保证原副边绕组间、绕组与磁芯间的绝缘强度）。
   • 光耦： 选择安规认证的光耦，并在PCB布局时保证其原副边引脚间距离满足安规要求。

2. 布局：

   • 功率环路最小化： 关键高频大电流环路（如输入电容 -> 变压器原边 -> MOSEFT -> 检流电阻 -> 输入电容）路径要尽可能短且宽，以减小寄生电感和电阻，降低EMI和开关损耗。
   • 信号环路最小化： 控制器反馈回路（FB脚 -> 光耦 -> TL431 -> 分压电阻）路径要短，远离功率环路和高频噪声源。
   • 地平面分割： 通常需要分割地平面：初级地 (PGND) 和次级地 (SGND)。PGND围绕功率器件（MOSFET， 变压器原边），SGND围绕输出滤波电容和负载。PGND和SGND仅在一点（通常在光耦下方或反馈回路指定点）通过安规Y电容（Cy1， Cy2）或特殊连接（如需）相连，用于提供共模噪声回路并满足EMI要求。Y电容必须是安规认证的（Y1或Y2等级）。
   • 散热：
     • MOSFET、整流二极管、变压器会发热。设计足够大的铜箔面积（Top/Bottom层）作为散热片。
     • 必要时添加散热器，并在PCB上预留安装孔和空间。
     • 发热元件（尤其是变压器）位置要考虑通风。
   • 元件放置： 高压元件远离低压元件和板边。输入输出端子、保险丝、开关等操作元件方便触及。

3. 布线：

   • 高压线宽： 主输入、整流后高压DC+线、MOSFET漏极走线要足够宽（根据电流计算）。
   • 避免锐角： 高压线避免90度直角拐弯，采用45度或圆弧，减少尖端放电风险。
   • 铺铜： 大面积铺铜有助于散热和屏蔽。注意高压区和低压区的铺铜要分开（对应地平面分割）。
   • 敏感信号线： 反馈线（FB、COMP）、检流电阻（CS）到控制器的走线要短，远离功率开关节点（如MOSFET漏极、变压器引脚），必要时用地线包裹屏蔽。

4. EMI/EMC设计（预兼容）：

   • 输入端的X电容、共模/差模电感是基础。
   • 变压器设计（屏蔽绕组）。
   • MOSFET源极到地的小电阻（几欧姆）串联小电容（几百pF）吸收栅极振荡。
   • RCD吸收电路参数优化。
   • 良好的布局和接地是减少EMI的根本。

设计流程

1. 明确规格： 输入电压范围（如85-265V AC）、额定输出电压（12V DC）、额定输出电流/功率、效率要求、纹波要求、工作环境温度、安规认证目标（如CE, UL）、尺寸限制等。
2. 选择拓扑和控制IC： 根据功率等级和成本选择（反激式最常用）。选择成熟可靠的控制IC。
3. 变压器设计： 最复杂和关键的一步！ 使用设计软件或参考IC厂商提供的Excel设计工具进行计算。务必考虑磁饱和、损耗、温升、安规要求。确定匝数比、原边电感量、气隙、线径、绕组结构。
4. 关键元件选型计算： MOSFET（电压、电流、Rdson）、输出二极管（电压、电流、VF）、输入/输出电容（容值、耐压、纹波电流）、检流电阻、启动电阻、Vcc电容、反馈分压电阻、光耦限流电阻、TL431补偿网络、RCD吸收参数等。
5. 原理图绘制： 使用EDA工具（如KiCad, Altium Designer, Eagle）绘制详细原理图。
6. PCB布局与布线： 严格遵循上述布局布线原则，特别是安规间距要求！反复检查。
7. DFM/DFT考虑： 考虑制造可行性（如元件间距、焊盘大小、孔径）、测试点设计。
8. PCB打样与焊接： 制作PCB样板，焊接元件。特别注意高压器件的焊接质量和极性。
9. 调试与测试：
   • 安全第一！ 使用隔离变压器供电进行调试。串联灯泡（或功率电阻）作为保护，防止短路炸机。
   • 先检查空载启动：测量Vcc电压是否稳定（参考芯片规格），检查PWM是否有输出。
   • 逐步加载：测量输出电压（12V）是否稳定（在不同负载下），测量纹波（用示波器带宽≥20MHz，探头用接地弹簧）。
   • 测试效率、温升。
   • 关键安全测试（建议在专业环境下进行）： 耐压测试（Hi-Pot Test），绝缘电阻测试。
   • EMC预测试： 如有条件，进行传导骚扰和辐射骚扰预扫描。

警告与建议

• 高压危险！ 220V AC输入电路致命危险！设计、调试、测试必须极其小心，严格遵守安全操作规程。没有经验者切勿尝试。
• 安规认证复杂且必要： 用于商业产品必须通过相关安规认证（如CE-LVD, UL/cUL），涉及复杂的测试和文档要求。DIY作品也应尽量遵循安规设计原则。
• 强烈建议初学者： 从低压DC/DC转换器开始学习电源设计，或者直接购买成熟的220V AC转12V DC开关电源模块成品使用。
• 参考成熟设计： 仔细研究所选控制IC厂商提供的官方参考设计（Reference Design）和评估板（Evaluation Board）资料，这是最可靠的学习来源。阅读经典的开关电源设计书籍（如《开关电源设计》第三版）。

总而言之，设计一个安全可靠的220V转12V的PCB开关电源是一个复杂且专业性很强的工作，涉及电力电子、磁学、控制理论、PCB设计、安规、EMC等多方面知识。务必做好充分准备，优先考虑安全性和使用成熟方案。
