pcb环形螺旋线

好的，我们来详细解释一下 PCB 环形螺旋线：

核心定义：

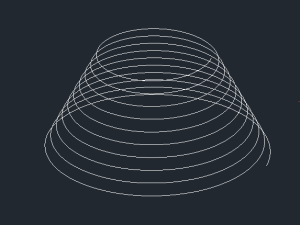

PCB 环形螺旋线是一种直接在印刷电路板 (PCB) 上通过蚀刻铜层形成的导电走线。它的形状是围绕一个中心点，路径呈螺旋状向内或向外盘绕，最终形成一个平面上的闭合圆环或近似圆环结构。

主要目的与作用（核心是作为电感）：

平面电感器: 这是它最主要的功能。螺旋线圈利用了电流流过导线时产生磁场的原理，形成电感 (Inductor, L)。这个电感值可以用于：
- 储能: 在磁场中储存能量。
- 滤波: 与电容 (C) 组合形成 LC 滤波器，用于滤除电源噪声或特定频率的干扰信号（如 RF 电路中的 EMI 滤波）。环形结构本身也有助于减小向外辐射的电磁干扰。
- 阻抗匹配: 在射频电路中调整阻抗，实现最大功率传输。
- 谐振: 与电容组成 LC 谐振电路，用于振荡器、调谐器等。
节省空间与集成化：
- 相比传统的绕线电感，PCB 螺旋电感直接集成在电路板层（表层或内层）上，极大节省了宝贵的 PCB 面积，尤其适合小型化、高密度集成的现代电子设备。
- 可以利用多层 PCB 结构，在内层布线电感，进一步释放表层空间给其他元器件。
设计灵活性与可控性：
- 电感值 (L) 可以通过设计精确控制。关键参数包括：
  - 圈数: 螺旋绕了多少圈（圈数越多，电感越大）。
  - 线宽: 导线的宽度。
  - 线间距: 相邻导线之间的间隙。
  - 内径: 螺旋最内侧圆的直径。
  - 外径: 螺旋最外侧圆的直径。
  - 基板材料: PCB 介电常数影响寄生电容。
  - 层叠结构: 如果是多层螺旋，层间距和材料影响显著。
成本效益（特定情况下）： 对于大批量生产，省去了购买和安装分立电感的步骤，可以降低成本（但高性能、高Q值要求的场景可能成本更高）。

关键特性与设计考虑：

电感值 (L)： 目标值由电路需求决定，通过调整上述几何参数实现。
品质因数 (Q 值)：
- 衡量电感效率（储能与损耗之比），Q 值越高越好（损耗越小）。
- PCB 螺旋电感的 Q 值通常低于优质分立绕线电感。
- 损耗主要来自：
  - 铜损: 导线电阻（可通过增大线宽、加厚铜箔改善）。
  - 介质损耗: PCB 基板材料的损耗因子（Df）。高频应用需选用低 Df 材料（如 Rogers, Taconic 等高频板材，普通 FR4 损耗较大）。
  - 辐射损耗: 环形结构有助于减小，但无法完全避免。
  - 磁芯损耗（无磁芯）： PCB 螺旋通常是空心电感，无磁芯损耗。
自谐振频率：
- 匝间和层间存在寄生电容。电感 L 与寄生电容 C_par 会形成一个 LC 谐振回路。
- 自谐振频率 (SRF) 是这个回路的谐振频率。
- 极其重要： 电感器必须在 低于 SRF 的频率下工作。超过 SRF，电感特性会转变为电容特性，完全失效！设计时必须确保工作频率远低于 SRF。
电流承载能力： 如果需要处理较大电流（如电源滤波电感），线宽必须足够宽以防止过热或烧毁。

设计中需要关注的关键点：

电磁仿真至关重要： 使用专业工具（如 Ansys HFSS, CST, ADS Momentum, Sonnet）精确计算 L, Q, SRF 以及与周围结构的耦合。
几何参数优化： 根据目标 L、尺寸限制、频率要求，仔细计算和仿真优化圈数、线宽、线距、内径、外径。
材料选择：
- 基板： 高频应用必须选用低损耗因子 (Df) 的高频板材（Rogers RO4000系列，Taconic RF系列等）。通用 FR4 仅适用于要求不高的低频场合。
- 铜厚： 影响电阻（铜损）和载流能力，通常使用 1oz (35μm) 或 2oz (70μm) 铜箔。
布线规则与工艺：
- 遵循 PCB 厂商的最小线宽/线距工艺能力。
- 避免尖锐拐角（使用弧形或 45° 布线），减少寄生效应和制造风险。
端接方式： 起点和终点如何通过过孔引出连接到电路的其他部分，会影响性能和制造。
多层结构与过孔：
- 可通过过孔连接不同层的螺旋走线，增加等效圈数（提高电感值）或实现更复杂结构（如对称差分螺旋）。
- 过孔本身引入电感和电阻，需在仿真中考虑。
接地与屏蔽：
- 螺旋下方或附近的接地层会降低电感值并影响 Q 值和 SRF。有时需要在电感下方挖空（开槽）地层来优化性能。
- 在高敏感电路中，可能需要额外的接地屏蔽结构（Guard Ring）来隔离电感。
制造公差： PCB 蚀刻工艺存在公差，会影响最终电感值，设计时需留有余量或考虑可调性。

典型应用场景：

电源管理：
- 小型 DC-DC 转换器（Buck, Boost, Buck-Boost）中的输出滤波电感。
- 电源输入/输出端的 EMI 滤波器电感。
射频与微波电路：
- 阻抗匹配网络元件。
- 低通、高通、带通滤波器中的电感元件。
- 振荡器（VCO， LC Oscillator）中的谐振电感。
- 巴伦（平衡-不平衡转换器）中的电感元件。
- 射频扼流圈。
高频信号处理：
- 高速数字电路（如 SerDes 通道）中的共模扼流圈（常采用差分对称螺旋结构）。
- 各类传感器接口电路。

总结：

PCB 环形螺旋线是一种在电路板上直接实现的平面电感元件。它利用特定的几何布线结构（螺旋向内/向外的环形走线）产生所需的电感值。其核心优势在于节省空间、易于集成、设计灵活可控，使其在现代小型化、高频电子设备（尤其是射频和电源模块）中应用广泛。然而，其性能（Q 值、SRF）受 PCB 材料和结构参数影响显著，精确的电磁仿真和参数优化是成功设计的关键，同时也需要充分考虑制造工艺的限制。
