brd pcb设计文件

好的，关于 BRD PCB 设计文件，以下是详细的中文解释：

定义：
- .brd 文件是 Cadence Allegro PCB Designer （业内常简称为 Allegro）软件使用的原生格式的印刷电路板设计文件。
- 它包含了设计一个完整 PCB 所需的所有物理和电气信息。
包含的内容：
- 板框外形： PCB 的物理尺寸和形状（Outline）。
- 层堆叠结构： PCB 有多少层（如顶层、底层、内电层、信号层），每层的材料、厚度、铜厚等。
- 元件封装： 所有电子元器件（电阻、电容、芯片、连接器等）在 PCB 上的物理表示（形状、焊盘尺寸、丝印标识）。
- 元件布局： 所有元器件在 PCB 上的精确位置和方向。
- 网络连接： 定义了各个元器件引脚之间应该如何连接（逻辑关系）。
- 走线： 实际的铜箔导线（Trace），连接各个元器件的焊盘，实现电气连通。包含了走线的宽度、长度、所在层等信息。
- 过孔： 连接不同层之间走线的孔（Via），包含过孔类型（通孔、盲孔、埋孔）、尺寸、位置。
- 覆铜： 大面积的铜箔区域（通常连接地或电源网络），形状、所在层、连接方式（热焊盘）。
- 设计规则： 约束设计必须遵守的规范，如最小线宽、最小线距、过孔尺寸、走线角度等。
- 丝印： PCB 表面的文字、标识、参考位号、公司Logo等（通常为白色）。
- 阻焊层： 覆盖在不需要焊接的铜箔上的保护层（通常为绿色），定义了需要裸露焊盘的区域（焊盘开窗）。
- 钻孔信息： 所有需要钻的孔的位置、尺寸（元件孔、安装孔、过孔）。
- 其他制造信息： 如尺寸标注、阻抗控制要求、测试点等。
核心用途：
- PCB 设计： 工程师使用 Allegro 软件创建和编辑 .brd 文件来进行 PCB 设计。
- 设计评审： 团队成员或客户可以查看 .brd 文件检查布局布线是否符合要求。

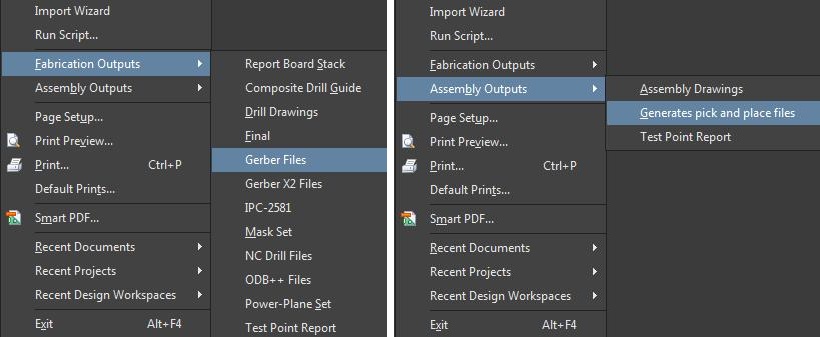

- 生成制造文件： 这是最重要的用途！Allegro 可以根据 .brd 文件生成 PCB 工厂生产所需的 Gerber 文件（光绘文件，描述各层图形）、NC Drill 文件（钻孔文件）、IPC-356/网表文件（测试用）、BOM（物料清单） 等。
- 仿真分析： 可以将 .brd 文件导入信号完整性（SI）、电源完整性（PI）、电磁兼容（EMC）仿真工具进行分析优化。
如何打开和查看：
- 主要软件： Cadence Allegro PCB Designer / OrCAD PCB Designer (付费专业软件)。
- 免费查看器： Cadence 提供免费的 Allegro FREE Physical Viewer（以前叫 Allegro Design Viewer）, 可以打开和查看 .brd 文件（查看、测量、打印），但不允许编辑。
- 其他转换工具： 一些第三方 EDA 工具可能需要先将 .brd 文件转换成中间格式（如 ODB++）或通用格式（如 .step 3D 模型）才能导入查看或进一步处理。直接使用非 Allegro 软件打开原生 .brd 文件非常困难或不可能。
- 在线查看 (部分支持)： 一些在线 PCB 查看器或协作平台支持上传 .brd 文件或其导出的通用格式（如 Gerber）进行网络共享查看。
重要注意事项：
- 版本兼容性： Allegro 的不同版本生成的 .brd 文件有时存在兼容性问题。高版本软件通常可以打开低版本文件，但低版本软件无法打开高版本文件。发送文件时需注意版本或导出兼容格式。
- 知识产权： .brd 文件包含了设计的核心细节，通常被视为公司的知识产权，共享时需要谨慎。
- 生产依赖： PCB 工厂无法直接使用 .brd 文件进行生产！必须导出 Gerber 和 Drill 等标准化制造文件（CAM 文件）交给工厂。
- 协作： 如果合作方不使用 Allegro，通常需要提供导出的 Gerber 文件、ODB++ 文件 或 IPC-2581 文件 作为通用交换格式。

总结：

.brd 文件是 Cadence Allegro PCB Designer 软件的专属格式，存储了 PCB 设计的 完整物理和电气信息（布局、布线、封装、层叠、规则等）。它是 PCB 设计工程师的核心工作文件，用于设计、评审、仿真，并最终导出 Gerber 等制造文件交给 PCB 工厂生产。要查看其内容，需要使用 Allegro 软件或免费的 Allegro 查看器（Allegro FREE Physical Viewer）。它本身不是交付给生产工厂的最终文件格式。
