好的，我们来区分一下 EVB板 和 PCB板：

PCB板 (Printed Circuit Board - 印刷电路板)
- 定义： 这是电子设备的物理基础基板。它是用绝缘材料（如玻璃纤维FR4）制成的薄板，上面通过特定的工艺印刷（蚀刻）上导电的铜箔线条（称为走线/Trace）和孔洞（过孔/Via, 焊盘/Pad）。
- 功能： 其主要作用是为电子元器件（电阻、电容、芯片等）提供机械支撑和电气连接。元器件焊接在PCB的焊盘上，通过铜箔走线和过孔实现彼此间的连接。
- 特点：
  - 是一个没有安装任何元器件的“裸板”。
  - 是电子产品的硬件骨架和神经系统。
  - 设计复杂程度可以很简单（单面板），也可以非常复杂（多层板，高密度互连板）。
- 中文常用名： 印刷电路板、电路板、线路板。
EVB板 (Evaluation Board - 评估板)
- 定义： 这是指为了评估、测试、演示或开发某个特定芯片(通常是集成电路IC，如微控制器MCU、处理器CPU、传感器、电源管理芯片PMIC、射频芯片RFIC等)的功能和性能而专门设计和制造的完整电路板。

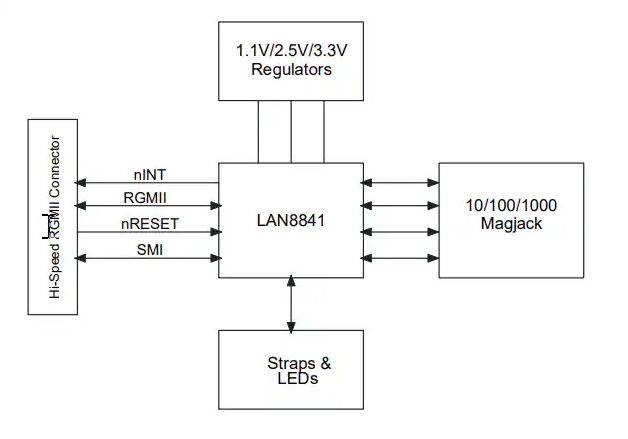

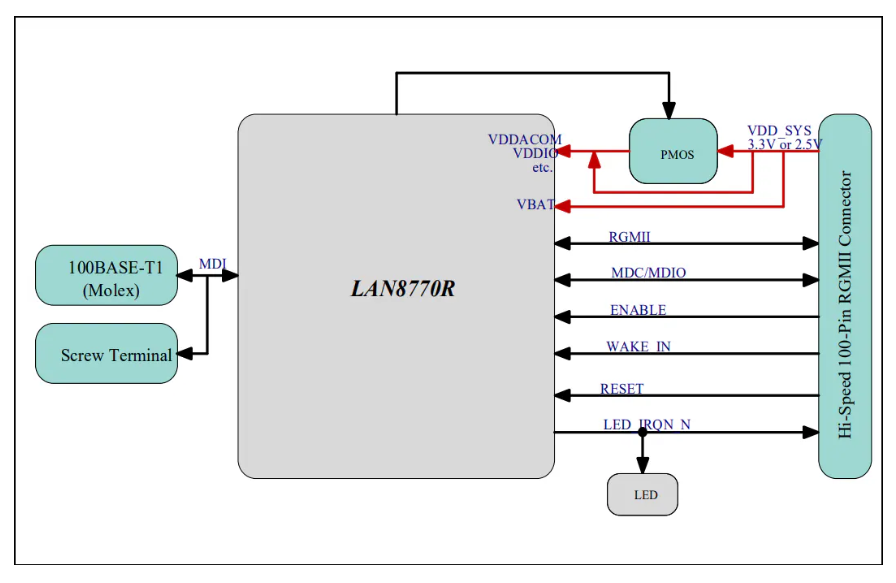

- 功能： 它基于该芯片设计，包含了让该芯片正常工作所需的最基本（有时也包括扩展）外围电路（如时钟、电源、存储器接口、必要的外设接口、指示灯、按键等），并引出易于连接的接口（如排针、排母、USB口、网口等）。开发者可以直接在EVB上运行示例程序、测试芯片性能、验证设计思路，或作为自己产品设计的参考板。
- 特点：
  - 核心是围绕某个或某一组特定芯片设计的。

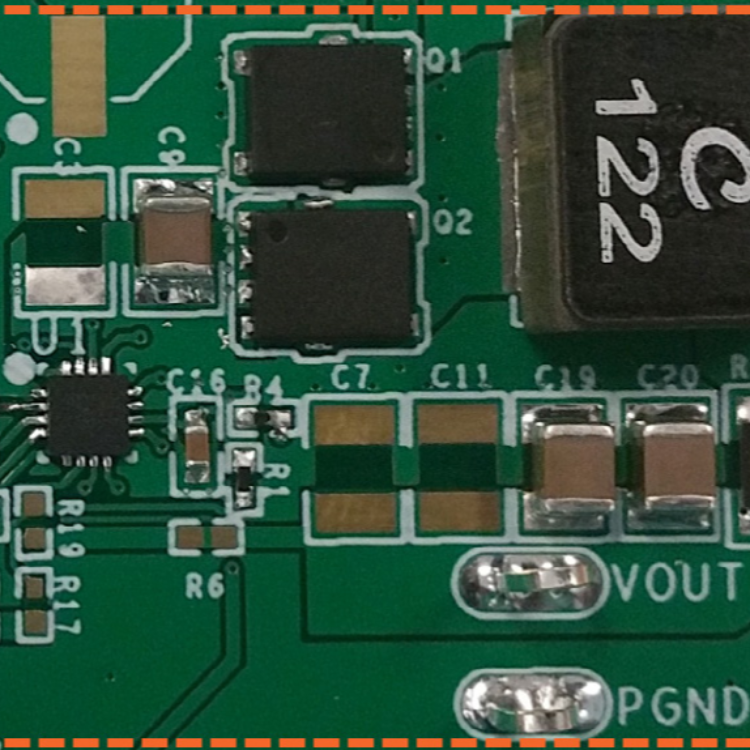

  - 包含安装好的元器件，是一个功能完整的电路模块或系统。
  - 目的是降低开发门槛，让开发者无需从零开始设计电路就能快速上手使用新芯片。
  - 通常由芯片原厂（如TI, ST, NXP, ADI等）或第三方开发板厂商提供。
- 中文常用名： 评估板、开发板、演示板、测试板。
- 非常重要的说明： EVB板本身包含一块或多块定制设计的PCB！这块PCB是为了承载和连接评估板上的芯片及所有其他元器件。所以，PCB是EVB板的物理载体和连接基础。

总结与核心区别：

特性	PCB板	EVB板
本质	裸电路基板 (无元器件)	围绕特定芯片的完整功能电路板 (有元器件)
主要目的	提供机械支撑和电气互连	评估、测试、开发特定芯片
包含内容	铜箔走线、焊盘、过孔、丝印、阻焊层	PCB + 特定芯片 + 外围元器件 + 接口 + 可能配套软件
阶段	电子产品的基础硬件载体	芯片选型、原型设计、学习开发的工具
关系	EVB板依赖并包含定制化的PCB板	PCB板是构成EVB板的核心物理组成部分

简单来说：

PCB板 就是一块光秃秃的、上面画着铜线的板子，等着电子元件焊上去。
EVB板 是一块已经焊好了特定芯片（主角）和必要元件的、能工作的功能板，专门用来学习和测试那个芯片好不好用、怎么用。这块功能板的核心骨架就是一块定制设计的PCB板。

一个常见的歧义点：

在某些特定语境下（尤其是在生产测试领域），EVB有时也可能指 “Empty Vehicle Board” (空载板) 或 “Test Fixture Board” (测试夹具板)，指的是一块专门设计的、没有安装主芯片（但可能有测试点、连接器）的PCB板，用于在生产线上测试焊接好元件的PCBA(成品板)。
然而，在芯片应用开发这个最常见的语境下，EVB 指的就是包含目标芯片并能工作的评估板/开发板。

因此，当提到 EVB板 并与 PCB板 并列时，绝大多数情况是指 评估板/开发板。
