寻找运放的PCB库（封装库）主要有以下几个途径：
-
您的EDA软件自带库：
- 这是最常用和最方便的来源。几乎所有主流PCB设计软件（如Altium Designer, KiCad, Eagle, OrCAD/Allegro, PADS等）在安装时都会自带一个庞大的元器件库，其中就包含了大量标准封装的运算放大器（如DIP-8, SOIC-8, SOT-23-5, MSOP-8等）。
- 如何查找：
- 软件库管理器： 打开您使用的PCB设计软件，通常都有一个“库管理器”、“元器件库”、“封装库”或类似名称的功能模块。在里面搜索关键词如
opamp,amplifier,SOIC-8,SOT-23或具体型号（如果软件库按型号组织了封装）就能找到。 - 安装目录： 库文件通常存储在软件的安装目录下，例如：
- Altium:
...\Users\Public\Documents\Altium\AD<Version>\Library\...(路径可能因版本和安装设置而异，搜索.PcbLib文件) - KiCad:
...\KiCad\<Version>\share\kicad\footprints\(例如在Analog_Integrated_Circuits.pretty或Package_*文件夹里找Opamp_*.kicad_mod文件) - Eagle:
...\EAGLE-<Version>\lbr\(找类似linear或opamp相关的.lbr文件)
- Altium:
- 软件库管理器： 打开您使用的PCB设计软件，通常都有一个“库管理器”、“元器件库”、“封装库”或类似名称的功能模块。在里面搜索关键词如
- 优点： 方便快捷，与软件兼容性好。
- 缺点： 可能不包含您需要的特定非标准封装的运放，或者型号不完全匹配。
-
元器件制造商官网：
- 这是获取特定型号运放封装的最准确、最可靠的来源。像德州仪器, 亚德诺半导体, 英飞凌, 意法半导体, 安森美 等公司都会为其产品提供设计资源，包括PCB封装（通常称为CAD模型、Footprint、Land Pattern）。
- 如何查找：
- 访问该运放芯片制造商的官方网站。
- 在官网搜索框中输入您要使用的运放的具体型号（例如
LM358,OPA2192）。 - 进入该型号的产品页面。
- 在产品页面中找到“设计和开发”、“技术文档”、“CAD模型”、“设计资源”、“封装信息”或类似标签/链接。
- 选择您使用的EDA软件格式（如
.PcbLibfor Altium,.kicad_modfor KiCad,.bxlfor Ultra Librarian,.dwg,.dxf,.step等），下载包含封装的文件。
- 优点： 最精确，与芯片数据手册完全一致，包含3D模型。
- 缺点： 需要手动下载并添加到软件库中；需要知道具体型号。
-
第三方元器件库网站：
- 一些网站专门收集和提供各种元器件的PCB模型库，支持多种EDA格式。常见的有：
- SnapEDA: 非常流行，库庞大，可直接搜索型号下载多种格式。
- Ultra Librarian: 历史悠久，提供
.bxl文件，需要用它们的免费阅读器生成目标EDA格式库。 - ComponentSearchEngine: 搜索引擎，链接到制造商或分销商提供的模型。
- SamacSys (LCSC / PCB Libraries): 联合嘉立创/立创商城，库也很丰富。
- 如何查找： 访问这些网站，搜索运放的具体型号或封装名称，选择您需要的EDA格式下载。
- 优点： 方便，格式齐全，有时比官网好找。
- 缺点： 需要验证下载模型的准确性（最好与数据手册核对），部分高级功能或最新器件可能收费。
- 一些网站专门收集和提供各种元器件的PCB模型库，支持多种EDA格式。常见的有：
-
开源社区/项目/论坛：
- 像GitHub, GitLab上有许多开源硬件项目共享了他们的设计文件，里面包含元器件库。
- 一些特定软件的论坛（如KiCad论坛）用户也会分享自己制作的库。
- 如何查找： 在代码托管平台或论坛中搜索关键词如
kicad libraries,altium libraries,opamp footprint等。 - 优点： 可能找到稀有或定制的封装。
- 缺点： 质量参差不齐，需要仔细检查，版权和兼容性需注意。
-
自己创建：
- 如果以上途径都找不到合适的封装，或者您需要一个非常规的封装，您可以使用PCB设计软件自带的封装编辑器（Footprint Editor）根据芯片数据手册中提供的推荐焊盘图形自己绘制封装。
- 优点： 完全自定义，确保精确。
- 缺点： 需要时间和学习成本，容易出错（务必仔细核对数据手册）。
总结与建议：
- 首选软件自带库： 先在自己使用的PCB设计软件的库管理器里搜索标准封装名（如
SOIC-8,SOT-23-5）。这通常是最快的方法。 - 找特定型号去官网或第三方库： 如果需要某个具体型号（如 LM358, OPA2192）的精确封装，或者软件自带库没有该封装，直接去该芯片制造商的官网下载是最可靠的选择。第三方库网站（如SnapEDA）是便捷的备选方案。
- 仔细核对： 无论从哪里获得的封装，在用于正式设计前，务必与芯片数据手册中的“Recommended Land Pattern”或“Mechanical Drawing”章节进行仔细核对！ 焊盘大小、间距、阻焊、丝印都很重要。
所以，“运放的PCB库在哪里？” 答案主要在：
- 您正在使用的PCB设计软件的默认安装库中。
- 您所用运放芯片制造商的官方网站上（最推荐）。
- 专业的第三方元器件模型库网站（如 SnapEDA, Ultra Librarian）。
请根据您需要的具体封装类型（标准通用型还是特定型号）选择最合适的查找途径。
电压比较器和运放的“基准电压”是从哪里得到的？
电压比较器和运放的“基准电压”是从哪里得到的？或者说是哪一个为基准电压？ 这个问题涉及到电子电路中的两个重要概念：电压比较器和运放的基准电压。 首先，让我们来了解一下电压比较器是什么。电压比较器
2023-11-22 16:27:46
运放的偏置电流是运放自己产生吗？怎么给运放提供偏置电流？
运放的偏置电流是运放自己产生吗？怎么给运放提供偏置电流？ 运放是一种重要的电子器件，在电子电路中发挥着重要的作用，用于放大信号、比较信号、求和、求差等。一般而言，运放的工作需要一些偏置电流来保证正常
2023-10-23 10:23:55
如何快速选型运放？运放选型速记指南
定义：将运放输入端接地，理想运放输出为零，但实际的运放输出不为零。将实际运放的输出电压除以增益所得到的等效输入电压称为失调电压。
2023-07-08 14:27:33
如何判断运放类型
如何判断运放类型 运放作为电路中极为常见的元器件，它具有放大电压和电流的功能，广泛应用于信号获取、信号转换、滤波、调节和控制等领域。在实际的应用场景中，不同类型的运放往往有着不同的性能指标和适用范围
2023-08-27 14:55:09
运放是什么？运放怎么选？运放应用有哪些“坑”？
运放是什么？运放怎么选？运放应用有哪些“坑”？ 运放（Operational Amplifier）简称Op Amp，是一种常见的电子元件，是电路中非常重要的放大器件之一。在各种电子产品中广泛应用，为
2023-10-29 11:39:51
几种常用的运放基本电路
运放是运算放大器的简称，电路中我们也经常会使用到运放，运放的主要功能就是放大，理论上理想运放的放大倍数为无穷大。运放的种类也分为很多种，比如我们常用的普通运放LM324，精密运放OP07，高输入阻抗运放TH082，低温漂运放，高带宽运放等等。
2023-06-21 09:17:12
请问ADC在哪里放样品
我搞不清楚ADC在哪里放样品，正在查阅设备系列的参考手册。这里是ADC部分的链接。 以上来自于百度翻译 以下为原文 I'm having trouble sorting out where
bluepink
2019-07-22 13:12:15
运放不输出
本菜打算做一个仪表，用电桥和运放实现，具体电路如图，实验中把RAX和RBX接了120欧姆，R22接了80欧姆，这样电桥约有1.2ma X40 =48mv的压差，经过运放之后应该输出48mvX30=1.4V左右的电压，可是我量了输出脚，0V!!!问题在哪呢？
dingL
2019-07-01 03:14:10
运放加MOS组成的恒流源原理？
如下图一，运放加MOS管组成的恒流源，调节电阻器R4的阻值，改变运放U1A的3脚的电压值(不大于2V)，运放2脚的电压值随之变动，运放的输出也在变化。问题：运放的正向反向端的电压相同，这运放的输出是哪里来的？(当运放U1A的3脚的电压值大于2V。运放就成了比较器)
平漂流
2021-06-28 21:41:50
运放带宽与增益的关系是什么？
运放带宽与增益的关系是什么？ 运放（Operational Amplifier，简称OP）是一种高增益、直流耦合、电压反馈放大器。在电路设计中，运放常用来实现各种信号放大、滤波、比较等功能。在进行
2023-09-17 17:14:20
运放的关键参数
上一期小编对运放的概念做了一个初步的讲解，虚断和虚短的概念大家都掌握了吗？今天开始，小编将会花费几期时间，和大家重点介绍运放的关键参数，这也是大家了解运放并能灵活使用运放的关键，我愿称之为运放最核心
2023-06-19 15:27:26
运放选择的关键参数
运放选择的关键参数 运放是能够线性放大电压的电路，它可以将微弱的信号放大为一定程度的电压信号。在电子工程中，运放被广泛应用于模拟电路的设计中，包括滤波器、放大器、振荡器、比较器等。而运放的选择是成功
2023-08-27 14:49:57
单电源运放和双电源运放的区别在哪呢
运放分为单电源运放和双电源运放，具体要求请查看在运放的datasheet。随着电池供电的移动设备等要求，单电源供电芯片发展迅速。在对电路进行理论分析时，我们为了方便经常使用双电源供电。但在实际使用
山川1998
2021-12-29 08:35:24

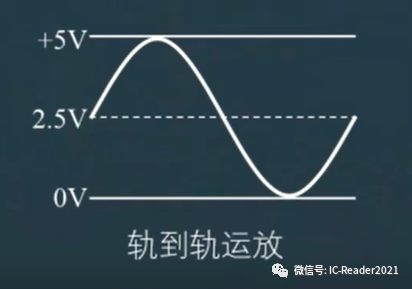

轨到轨运放与一般运放的区别
