好的，我们来详细说明如何在PCB设计软件中为TDA2030音频功放芯片绘制原理图封装。
目标： 为TDA2030创建一个符号化的、代表其电气连接关系的图形，用于绘制原理图。这个封装定义了芯片的引脚数量、名称（网络标签）和功能。
核心信息 - TDA2030引脚定义：
TDA2030是一个5引脚的芯片，封装通常是TO-220-5(Pentawatt)。其引脚功能如下：
- Pin 1: 非反相输入 (
+IN/Non-Inv Input/IN+) - Pin 2: 反相输入 (
-IN/Inv Input/IN-) - Pin 3: 负电源/V- / GND (单电源时为地) (
V-/GND/Vs)- 注意：在单电源应用中，此引脚通常接地。在双电源应用中，此引脚接负电源。
- Pin 4: 输出 (
OUT/Output) - Pin 5: 正电源/V+ (
V+/VCC/Vs)
绘制原理图封装的步骤（通用流程，适用于Altium Designer, KiCad, Eagle, 立创EDA等）：
-
打开原理图库编辑器：
- 在你的PCB设计软件中，找到创建或编辑原理图库的入口。通常称为
Schematic Library Editor、Symbol Editor或类似名称。 - 创建一个新的原理图库文件（如果还没有）或者打开现有的库文件。
- 在你的PCB设计软件中，找到创建或编辑原理图库的入口。通常称为
-
创建新元器件：
- 在原理图库编辑器中，找到添加新元器件的命令（例如
Add Component,New Part,New Symbol）。 - 给这个新元器件命名，例如
TDA2030,U_TDA2030,IC_TDA2030。命名要有意义且易于识别。
- 在原理图库编辑器中，找到添加新元器件的命令（例如
-
放置引脚：
- 找到放置引脚的命令（例如
Place Pin）。这是最关键的一步。 - 鼠标点击放置引脚时，会弹出设置引脚属性的对话框（或者可以在放置前/后双击引脚修改）。需要为每个引脚设置以下核心属性：
- Designator (标识符/引脚编号)： 输入物理芯片引脚的实际数字（1, 2, 3, 4, 5）。必须与实际芯片严格对应！
- Name (名称/功能标签)： 输入该引脚的功能名称。强烈建议使用清晰、标准的名称（推荐使用上述列表中的名称）。例如：
- Pin 1:
+IN或Non-Inv Input - Pin 2:
-IN或Inv Input - Pin 3:
V-或GND(根据预期应用选择，或直接写GND/V-) - Pin 4:
OUT - Pin 5:
V+或VCC
- Pin 1:
- Electrical Type (电气类型)： 选择引脚在电气规则检查中的类型。这有助于DRC检查连接是否正确。常见设置：
- Pin 1, Pin 2:
Input - Pin 3:
Power(无论是V-还是GND，通常都归为Power类型) - Pin 4:
Output - Pin 5:
Power
- Pin 1, Pin 2:
- Pin Length (引脚长度)： 设置原理图符号中引脚的可见长度。通常默认即可，可以根据美观稍作调整。
- Orientation (方向)： 设置引脚朝左、右、上、下。确保引脚名称和编号在放置后易于阅读。
- 引脚放置布局：
- 原理图符号是逻辑表示，引脚的物理位置（在符号图形中的上下左右）不需要与芯片物理封装的实际引脚排列一致。目的是让原理图清晰易读。
- 常用布局方案：
- 方案A (类似运放布局)：
- 左边放置输入引脚：Pin 1 (上)， Pin 2 (下)
- 上边放置正电源：Pin 5
- 下边放置负电源/地：Pin 3
- 右边放置输出：Pin 4
- 这种布局非常直观，符合信号从左（输入）到右（输出），电源从上（正）到下（负/GND）的习惯。
- 方案B (更贴合TO-220形状)：
- 画一个矩形代表芯片主体。
- 上排：Pin 1, Pin 2, Pin 3 (从左到右)
- 下排：Pin 4 (居中或偏左), Pin 5 (居中或偏右)
- 这种布局更接近实物引脚顺序，但不如方案A在原理图上清晰（输入输出可能不在习惯位置）。
- 方案A (类似运放布局)：
- 强烈推荐使用方案A（运放样式布局），因为它能显著提高原理图的可读性。
- 找到放置引脚的命令（例如
-
绘制主体符号：
- 使用画线（
Place Line）或画矩形（Place Rectangle）工具，在引脚周围绘制一个简单的图形作为元器件的主体轮廓。通常是一个矩形或类似矩形的形状。 - 目的： 视觉上将属于同一个芯片的引脚组合在一起，增强可读性。
- 美观性： 线条粗细适中，确保引脚名称和编号清晰可见。可以在输入端（Pin 1, Pin 2）加一个小缺口或用“+”/“-”符号标记极性（虽然引脚名称已经说明了）。
- 使用画线（
-
添加文本标签：
- 使用放置文本（
Place Text）工具。 - 在符号主体内部或上方放置元器件的名称（例如
TDA2030）和/或标号前缀（例如U?）。这在原理图中会出现为U1,U2等。 - （可选）放置额外的描述文本，如“Audio Amp”。
- 使用放置文本（
-
设置元器件属性：
- 双击元器件主体（或通过库编辑器中的元器件属性命令）打开属性对话框。
- Default Designator (默认标号)： 设置原理图中该元器件实例的默认前缀，通常为
U?（表示IC）。 - Description (描述)： 添加描述，例如 “35W Hi-Fi Audio Power Amplifier”。
- Comment (注释)： 可以填写
TDA2030。 - Footprint (封装)： 这是最关键的关联属性之一！ 将这个原理图符号链接到对应的PCB封装（实物焊盘图形）。你需要提前知道并创建好或已有对应的PCB封装（通常是
TO-220-5、TO-220-5L、TO-220-5_Vertical等名称，具体取决于库）。在这个字段输入封装名称。如果没有现成封装，需要后续创建。 - 模型链接： （高级）如果需要仿真，可以链接SPICE模型。
-
保存库：
- 保存你的原理图库文件（
.SchLib,.lib,.kicad_sym等）。
- 保存你的原理图库文件（
重要提示与最佳实践：
- 引脚编号是黄金法则：
Designator（引脚编号）必须与TDA2030数据手册和实物芯片的引脚编号100%准确对应。原理图符号图形中的位置可以任意摆放（推荐运放布局），但编号不能错。连接错误会导致电路不工作甚至烧毁芯片。 - 清晰的引脚名称： 使用标准、无歧义的功能名称（
+IN,-IN,OUT,V+,V-/GND）。避免过于简略（如1,2,3）或易混淆的名称。 - 电气类型正确： 设置合理的电气类型有助于原理图电气规则检查发现潜在错误（如输出短路到输出）。
- 关联PCB封装： 确保在原理图符号的属性中正确关联了对应的PCB封装（TO-220-5）。原理图符号和PCB封装通过引脚编号(
Designator)进行映射关联。 - 利用现有库： 在动手绘制前，务必检查你的PCB设计软件的标准库或厂商库（如STMicroelectronics）是否已经提供了TDA2030的原理图符号和PCB封装。99%的情况都可以直接找到并使用。只有在确实找不到或需要定制时才需要自己绘制。像立创EDA等国产软件，其官方库通常都有现成的。
- 参考数据手册： 绘制时始终打开TDA2030的官方数据手册作为权威参考，确认引脚定义。
总结图示（推荐方案A）：
+--------------+
V+ (5) -| |
| |
+IN (1) -| TDA2030 |---> OUT (4)
| |
-IN (2) -| |
| |
V-/GND(3)-|______________|按照以上步骤，并严格遵循引脚编号和功能，你就能为TDA2030绘制出一个正确、清晰、易于使用的原理图封装（符号）。祝你设计顺利！
TDA2030 2+1低音炮系统
描述TDA 2030 低音炮 2+1 系统从有源声音输入接收到的声音信号被 Opamps 分为低音和普通声音两种并过滤。声音被分开为左右。将两个 TDA2030 连接在一起以放大低音，增加其功率
lksas
2022-08-17 06:26:22
tda2030工作电压范围
TDA2030是一款广泛使用的音频功率放大器集成电路（IC），由STMicroelectronics（意法半导体）生产。它以其低成本、易于使用和良好的性能而受到许多音频爱好者和工程师的青睐
2024-10-18 10:11:36
tda2030电路图
TDA2030是音频功放电路，采用V型5脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等
2021-07-11 14:44:35
使用TDA2030音频功放电路有哪些事项需要注意？
TDA2030是什么？有哪些应用？TDA2030音频功放电路有哪些特点？使用TDA2030音频功放电路有哪些事项需要注意？
一说就是错
2021-07-28 07:09:05
如何使用TDA2030单电源供电进行正负电源转化
使用TDA2030单电源供电进行正负电源转化1. tda的引脚2.tda2030 正负电源转换原理图 当供电为12v 正负电源输出在正负6.1v在进行测试电源内阻在3欧 左右o·需要和供电地隔离搭建
fejlkel
2021-11-15 06:26:47
采用TDA2030的35瓦音频放大器电路
这个TDA2030 35 瓦音频放大器电路项目旨在为 35 欧姆负载提供 8 瓦的输出功率。 TDA2030是采用五瓦封装的单片IC，旨在用作低频AB类放大器。 TDA2030提供高输出
风来吴山
2023-09-08 16:31:43
一文知道TDA2030和TDA2030A的区别是什么
TDA2030和TDA2030A是两款常用的大功率功放集成块，由于具有外围电路简单，输出功率大，失真小等优点，它们在以前的高保真音响中用的很广。
2020-10-30 18:16:30
用TDA2030将单电源转换为双电源电路相关资料分享
下图中的电视是一种变通应用，TDA2030集成电路本是德律风根生产的音频功放电路。利用它的互补输出级，可以将单极性电源一分为二，转换成某些小功率电路所需要的正负双电源。阻值相等的R1、R2形成一个分
时见栖鸦
2021-05-26 07:00:43
使用TDA2030轻松构建低音炮放大器电路的方法
如果您的音乐系统中的低音炮不能产生足够的低音，那么您可以使用这个简单的 DIY 电路来增强低音。在这个项目中，我们将使用IC TDA2030设计一个低音炮放大器电路，只需很少的廉价组件。该TDA2030放大器可产生14瓦输出，通过使用另一个TDA2030可以增加到30瓦。
2022-12-29 11:34:53
利用TDA2030制作的音频放大器电路
利用TDA2030集成电路和一些功率晶体管和少量无源电子元件可以制成非常简单的音频功率放大器。 这款TDA2030音频放大器可在40欧姆负载下提供约4W的最大输出功率。 音频信号施加
Harmony技术专家
2023-08-01 18:14:36
请问该TDA2030音频功放电路正确吗？
我找到了一张TDA2030的音频功放电路，可是觉得电容都是100pf有点奇怪，是不是错了呢？还有就是1N914和1N4150这两个二极管能用其他常用什么型号的二极管代替吗？因为这两个二极管有点难找到。求大神指导！
kaoruzhulaile
2019-05-06 09:22:19
TDA2030功率放大电路原理图解析
TDA2030是将分立式功率放大电路集成到芯片里的音频放大器，它有效地解决了分立式功率放大电路常见的一些问题。例如：上下桥臂不对称，静态工作点前后相互影响等。
2020-10-02 18:01:00

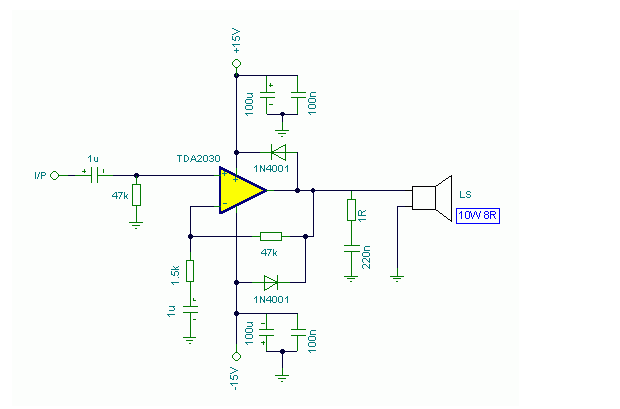

TDA2030音频放大器电路图分享
TDA2030音频放大器可以输出20 W，但在此原理图中，我们将功率降低到10瓦，并使用10 W扬声器。输入灵敏度约为200 mV，放大器由47 k和1.5 k电阻设置。
2023-05-23 16:48:01
自制tda2030单电源功放，有电路图呦！
音频放大,单电源,DIY,音频技术,TDA2030A,TDA,tda2030,TDA2030A功放板,TDA2030A芯片,TDA2030 PCB 功放,电路设计分析
2022-02-11 14:38:20
基于TDA2030的35W音频功率放大器电路
这是一款 35W 音频功率放大器，采用 TDA2030 桥接连接，具有 +- 15V 对称 PS。它很容易构建，自己动手音频放大器，可在 35Ω 扬声器上提供高达 8W 的功率。请使用良好的水头来冷却TDA2030功率放大器。
2023-07-26 16:12:31
基于TDA2030的14W音频放大器
描述14W音频放大器TDA2030在这个项目中，我们将安装一个14W的音频放大器，将丝网印刷中的C5倒置。
bluepink
2022-09-08 06:34:24
TDA2030电源的两种接法
TDA2030是一款单声道音频功率放大集成电路，采用TO-220单列5脚封装，特性如下：额定功率：14W（VCC=14V;RL=4Ω;THD=0.5%）；电源电压：±6～±18V；静态电流：40mA；输出电流：3.5A；具有优良的短路和过热保护电路。
2020-10-14 17:22:44
2W10，B50K，TDA2030在multisim里如何仿真？
电路小白，在元件库里没有找到三个元件，最近几个梯子掉了暂时没法谷歌，百度看到有人在multisim里仿真出TDA2030，但实在不知是如何实现的？是需要找元件库吗？
LampLand
2019-10-05 11:28:16
基于TDA2030的160瓦单声道音频放大器板
描述160 瓦单声道音频放大器板 DIY TDA2030 IC，TIP35C+TIP36C 晶体管 | 印地语 ElectroIndia这是 160 瓦单声道音频放大器板。该板可以轻松播放 150
jackhui
2022-09-08 06:53:59
基于TDA2030的200瓦安培低成本音频功率放大器电路
这款TDA2030 200 瓦安培低成本音频功率放大器可以在 200 – 2 欧姆负载阻抗下提供高达 4 瓦的高输出音频功率。这款 200瓦安培高功率音频放大器是围绕 TDA2030 音频放大器
广州洋钒
2023-09-11 16:52:05
AD画完原理图后如何导入PCB
在Altium Designer（简称AD）中，将画完的原理图导入到PCB（Printed Circuit Board，印制电路板）是一个关键的设计步骤。以下是导入过程： 一、准备阶段 确保原理图
2024-09-02 16:32:08
使用TDA2030设计一个简单的多路有源扬声器音频系统电路
使用TDA2030音频IC可以设计一个非常简单的多路有源扬声器音频系统电路。 这种TDA2030有源扬声器音频系统电路旨在提供最佳的声学性能，因为每个扬声器都经过专门设计和优化，可处理有限
hgimtk
2023-09-08 16:42:04

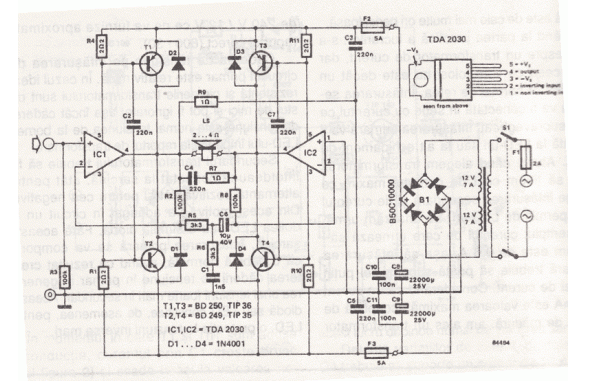

基于两个TDA2030的音频放大器电路
