在Altium Designer中，实现PCB与原理图交互（交叉选择和交叉探测）的操作步骤如下：
1. 启用交叉选择模式（Cross Select Mode）
- 作用：在原理图选中对象时，PCB中对应对象自动高亮（反之亦然）。
- 操作：
- 原理图编辑器：点击顶部工具栏的
（或通过菜单 工具 » 交叉选择模式）。 - PCB编辑器：同样点击工具栏的交叉选择图标（或 工具 » 交叉选择模式）。
- 原理图编辑器：点击顶部工具栏的
- 效果：
- 在原理图选择一个元件 → PCB中该元件高亮选中。
- 在PCB选择一个网络 → 原理图中该网络的所有连线高亮。
2. 交叉探测（Cross Probe）
- 作用：快速定位对象（从原理图跳转到PCB/反之），支持元件、网络、引脚等。
- 操作：
- 从原理图到PCB：
- 按住
Ctrl键 + 左键单击原理图中的元件/网络 → PCB自动聚焦并高亮对应对象。 - 从PCB到原理图：
- 按住
Ctrl键 + 左键单击PCB中的元件/网络 → 原理图自动聚焦并高亮对应对象。
- 快捷键：可通过 Preferences » System » Navigation 自定义快捷键。
3. 导航面板（Navigator Panel）
- 作用：在面板中交互选择对象。
- 操作：
- 打开原理图，进入 设计 » 浏览文档（或
Ctrl+H）→ 在 Navigator 面板中选择元件/网络 → PCB中对应对象被选中。 - 在PCB中，使用 PCB面板（右下角 PCB » PCB）→ 选择 Components 或 Nets → 原理图对应对象高亮。
- 打开原理图，进入 设计 » 浏览文档（或
4. 同步更新设计变更
- 确保原理图与PCB一致：
- 从原理图更新到PCB：设计 » 更新PCB文档（
Design » Update PCB Document）。 - 从PCB反馈到原理图：设计 » 从PCB导入变更（
Design » Import Changes From PCB）。
- 从原理图更新到PCB：设计 » 更新PCB文档（
5. 解决交互失效问题
- 检查项：
- 原理图与PCB是否属于同一项目（
.PrjPcb）。 - 是否已编译项目：项目管理 » 编译PCB项目（
Project » Compile PCB Project）。 - 是否启用了交叉选择模式（两端工具栏图标需为高亮状态）。
- 对象是否被正确匹配（如元件位号一致）。
- 原理图与PCB是否属于同一项目（
配置建议

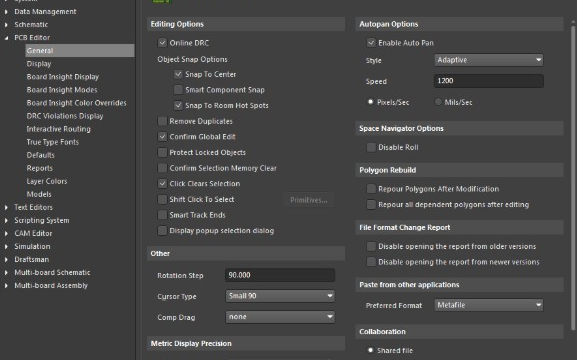

- 调整高亮颜色：
Preferences » PCB Editor » Board Insight Color Overrides → 设置交互高亮颜色。 - 缩放行为：
Preferences » System » Navigation → 勾选 Zoom On Cross Probe 自动聚焦目标。
通过以上步骤，即可高效实现原理图与PCB的双向交互，提升设计效率！
