在 Altium Designer (AD) 中，“标准图框”通常指的是软件安装时自带的、符合常见图纸尺寸（如 A4, A3, A2, A1, A0）的模板文件。这些文件包含了预定义的边框、标题栏、公司/项目信息占位符以及符合绘图规范的图层设置。
以下是关于 AD PCB 标准图框的核心信息（中文回答）：
-
位置：
- 标准图框模板文件位于 Altium Designer 的安装目录下的
Templates文件夹中。 - 典型路径示例：
C:\Users\Public\Documents\Altium\<AD Version>\Templates(Windows 系统，<AD Version>是你的 AD 版本号，如AD21或AD24)。
- 标准图框模板文件位于 Altium Designer 的安装目录下的
-
文件名与尺寸：
- 这些模板文件通常以图纸尺寸命名，最常见的有：
A0.PcbDoc/A0.PcbDotA1.PcbDoc/A1.PcbDotA2.PcbDoc/A2.PcbDotA3.PcbDoc/A3.PcbDotA4.PcbDoc/A4.PcbDot
- 你可能会看到
.PcbDoc(PCB 文档) 和.PcbDot(PCB 模板) 两种后缀。通常使用.PcbDot作为模板更佳。
- 这些模板文件通常以图纸尺寸命名，最常见的有：
-
使用方法：
- 新建 PCB 时选择模板：
- 在 AD 中，进入
File菜单 ->New->PCB。 - 此时会弹出
New Document对话框。 - 切换到
Templates选项卡（通常在From Template区域）。 - 在列表中找到你需要的标准尺寸模板（如
A4.PcbDot），选中它。 - 点击
OK。新建的 PCB 文件就会自动包含所选的标准图框。
- 在 AD 中，进入
- 手动添加图框到现有 PCB：
- 打开你的 PCB 文件 (
.PcbDoc)。 - 进入
File菜单 ->Open。 - 导航到上述的
Templates文件夹路径。 - 选择你想要的标准图框模板文件（如
A4.PcbDot或A4.PcbDoc）并打开。 - 在这个打开的 模板文件 中，确保工作区显示的是图框页面（通常按快捷键
V, D或View -> Fit Document）。 - 按
Ctrl+A全选模板文件中的所有对象（主要是图框线条、标题栏、文本等）。 - 按
Ctrl+C复制。 - 切换到你的目标 PCB 文件 (
.PcbDoc)。 - 确保当前层是适合放置图框的机械层（如
Mechanical 1,Mechanical 13等，具体看模板用的层），按Ctrl+V粘贴。 - 将粘贴过来的图框放置在 PCB 绘图区域的合适位置（通常是原点
0, 0或图纸边缘）。 - 重要： 你可能需要调整 PCB 文档的页面设置（
File -> Page Setup）以匹配模板的图纸尺寸（Paper Size），并选择合适的缩放比例（Scale）和方向（Portrait/Landscape）。
- 打开你的 PCB 文件 (
- 配置默认模板： 你可以在 AD 的
Preferences(DXP -> Preferences或Tools -> Preferences) 中，找到System -> New Document Defaults或Data Management -> Templates区域，将某个标准模板设置为新建 PCB 文档的默认模板。
- 新建 PCB 时选择模板：
-
自定义图框：
- 如果自带的标准图框不完全符合你的要求（例如公司Logo、特定格式的标题栏、附加信息等），强烈建议基于标准模板创建自定义模板：
- 打开一个最接近你需求的标准模板文件（
.PcbDot最好）。 - 修改边框、标题栏内容、添加Logo（放置位图或使用线条绘制）、调整图层、添加自定义注释等。
- 将其另存为新的
.PcbDot文件（建议保存在公司或项目的特定模板目录，而不是覆盖原软件安装目录的文件）。 - 后续新建 PCB 时选择这个自定义模板，或者在步骤 3 中提到的 Preferences 里将其设置为默认模板。
- 打开一个最接近你需求的标准模板文件（
- 如果自带的标准图框不完全符合你的要求（例如公司Logo、特定格式的标题栏、附加信息等），强烈建议基于标准模板创建自定义模板：
总结关键点：
- Altium Designer 自带符合 A0-A4 的标准 PCB 图框模板。
- 它们位于软件安装目录的
Templates文件夹内（如C:\Users\Public\Documents\Altium\AD24\Templates）。 - 文件名如
A4.PcbDot。 - 新建 PCB 时在
New Document对话框的Templates选项卡中选择使用。 - 也可复制模板内容（机械层对象）粘贴到现有 PCB 文件，并调整页面设置。
- 为满足特定需求（公司规范），基于标准模板创建自定义模板是最佳实践。
使用这些标准或自定义的模板，能确保你的 PCB 图纸具有规范的外观和专业性，便于团队协作、制造和存档。
CAD中如何插入图框？CAD插入图框方法教程
取预设的标题栏和会签栏，实时组成图框插入1、可在图幅栏中先选定所需的图幅格式是横式还是立式，然后选择图幅尺寸是 A4-A0 中的某个尺寸，需加长时从加长中选取相应的加长型图幅，如果是非标准尺寸，在图长
dilino
2021-04-25 16:15:22
CAD打印图纸后出现多余图框的原因及解决办法
在使用浩辰CAD绘制完绘图后将其打印出来发现图纸出现两个图框，这是什么原因导致的那？怎么才能去掉多余的那个图框？接下来给大家介绍一下浩辰CAD打印图纸后出现多余图框的原因及解决办法吧！ CAD
dilino
2019-08-20 18:18:59
PCB的标准通孔尺寸
什么是过孔 PCB ，为什么它在印刷电路板上很重要？ PCB 需要通孔或钻孔来连接其各层。了解 PCB 制造商使用的标准通孔尺寸可以帮助您设计电路板，以满足常见钻头尺寸的需求。 标准通孔尺寸 PCB
2020-10-23 19:42:12
铝与标准PCB：如何选择合适的PCB？
成，而标准 PCB 由非金属基材（例如陶瓷，塑料或玻璃纤维）制成。由于它们的构造方法，铝板和标准 PCB 之间存在一定差异，哪一种更好？两种类型的 PCB 哪种适合您的应用需求？让我们在这里找到同样的东西。 比较和信息：铝与标准 PCB 为了比较铝和标准 PCB ，首先
2020-10-15 22:11:19

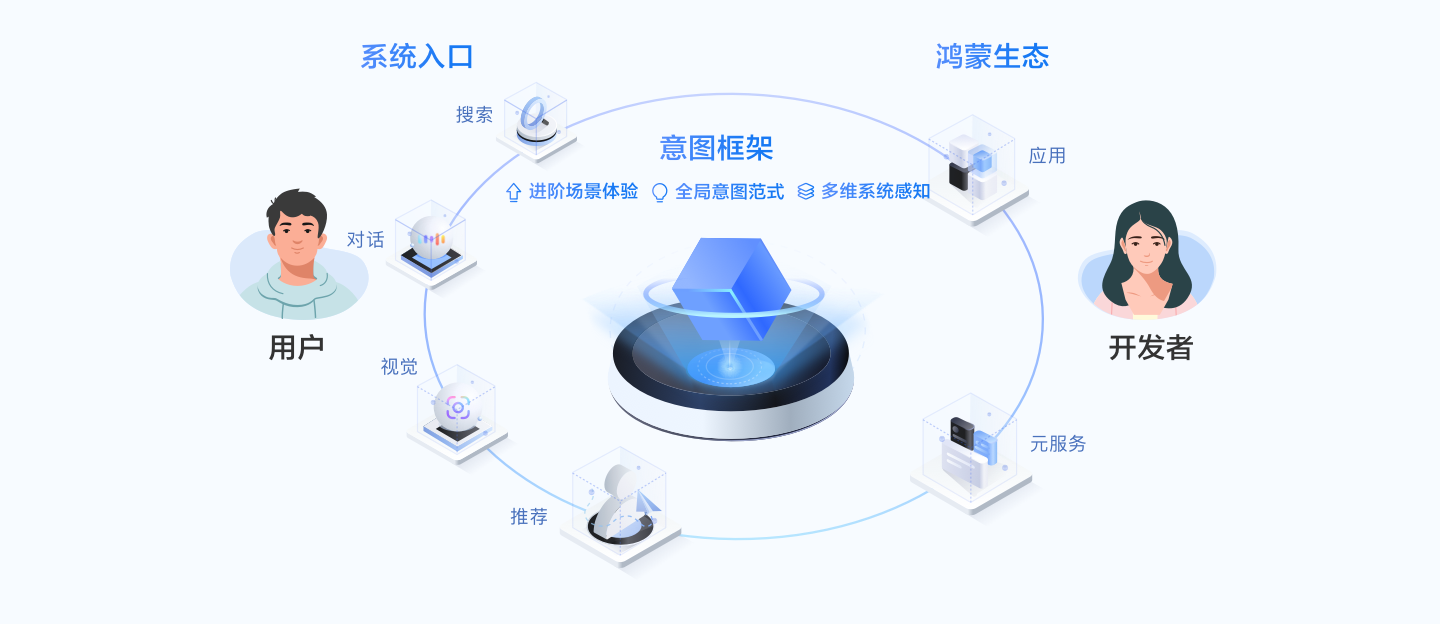

京东金融APP的鸿蒙之旅系列专题 新特性篇：意图框架接入
作者：京东科技 杨拓 一、意图框架服务介绍 HarmonyOS NEXT引入了多项创新特性，其中的意图框架能够将应用中的业务功能智能分发至手机的各大系统入口，其中系统入口包括小艺对话、小艺搜索和小艺
2024-10-14 17:10:39
【必看知识】PCB设计中焊盘的设计标准
今天带大家来了解下在PCB设计中焊盘的设计标准。主要有三大类：PCB焊盘的形状和尺寸设计标准；PCB焊盘过孔大小标准；PCB焊盘的可靠性设计要点几个PCB设计中焊盘的主要设计标准。
2023-01-30 16:47:11
PCB焊盘设计标准是什么
在进行PCB板设计中设计PCB焊盘时，就需要严格按照相关要求标准去设计。因为在SMT贴片加工中，PCB焊盘的设计十分重要，焊盘设计的会直接影响着元器件的焊接性、稳定性和热能传递，关系着贴片加工质量，那么PCB焊盘设计标准是什么呢？
2020-08-22 09:57:04
PCB来料检验的通用检查标准
制定此标准的目的是提供一份检查PCB的通用检查指示。此标准适用于所有PCB的来料检查，除个别SPEC或客户有特别指明检查标准的项目外，则一律依此标准进行检查。
2022-10-24 10:31:35
医用 PCB 组装: 了解这些法规和标准
医用 PCB 组装的可靠性和安全性至关重要，因为它们直接影响到人类的健康。这是一个最关键的应用程序，要求最好的 PCB 性能。在医疗器械制造业中，制定严格的法规标准是强制性的。这些标准也适用于
白老大大
2022-03-17 19:17:24
pcb品质标准有哪些？pcb质量检验标准要注意什么
pcb品质好不好？PCB品质标准有哪些？来料检验需要注意什么？pcb质量检验标准要注意什么，PCB不论内在质量如何，表面上都差不多。正是透过表面，我们才看到差异，而这些差异对PCB在整个寿命
2020-07-23 11:52:42

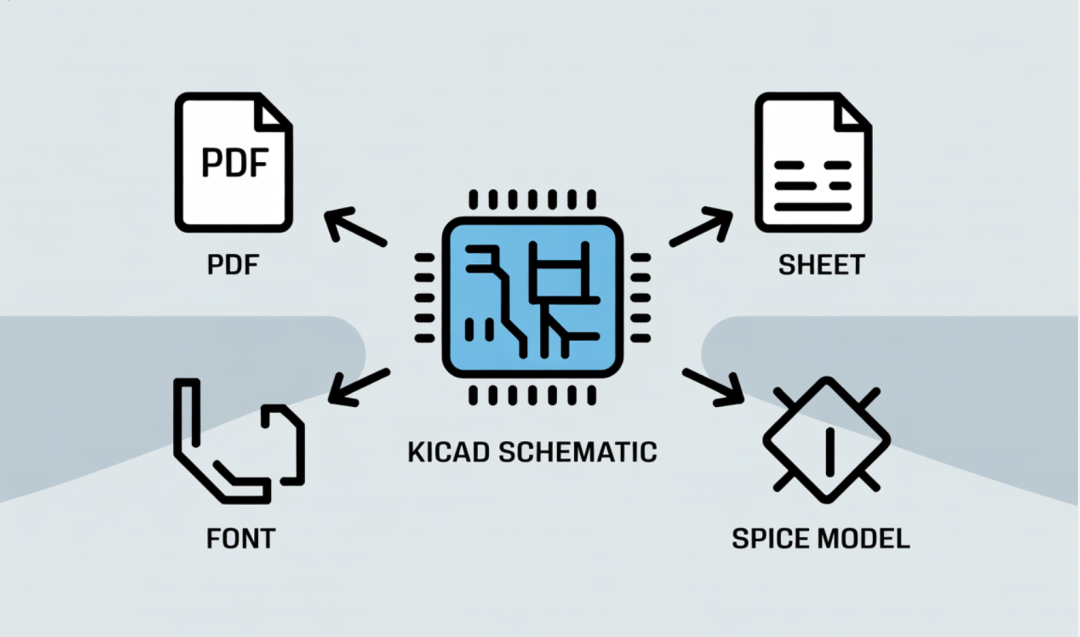

文件嵌入详解（二）：KiCad在原理图中嵌入字体、图框、数据手册
“ 从 KiCad 9 开始，可以直接在原理图中嵌入字体、数据手册、图框、SPICE 模型等外部文件。这样在复制图纸时，无需同时复制外部文件，因为它们已被嵌入到 KiCad 文件中（会增加文件
2025-07-14 11:20:36
关于涉及PCB制造的IPC标准
印刷电路板 是许多电子设备必不可少的元素，因为它们可以提高其性能。因此，制造商了解在制造的各个阶段保持 PCB 质量的重要性。大多数制造商都遵循 IPC 标准进行 PCB 制造。这些标准有助于他们在
2020-09-18 23:42:10
非标准PCB尺寸设计指南
几乎所有现代产品中都使用了电子产品，这增加了对标准矩形 PCB 外形尺寸进行更改的需求。而且，以免您像福特一样，向这些客户敞开大门，必须采用非标准尺寸的设计板。您的 PCB 设计过程应综合考虑形状
2020-10-10 18:20:30
谈谈PCB工程师金字塔分级标准
印刷电路板(PCB)工程师是电子行业中至关重要的角色，他们的工作直接关系到电子产品的质量和性能。为了明确不同PCB工程师的技能水平和职责范围，行业内形成了金字塔分级标准。下面将谈谈这个金字塔的分级标准。
2024-12-25 10:02:30
高密度PCB(HDI)制造检验标准
本标准是Q/DKBA3178《PCB检验标准》的子标准，包含了HDI制造中遇到的与HDI印制板相关的外观、结构完整性及可靠性等要求。
2024-12-25 17:04:33
PCB检验标准有哪些
PCB（印刷电路板）可分为刚性PCB和柔性PCB，前者可分为三种类型：单面PCB，双面PCB和多层PCB。根据质量等级，PCB可分为三个质量等级：1类，2类和3类，其中3类具有最高要求。 PCB质量
2019-08-03 09:14:10

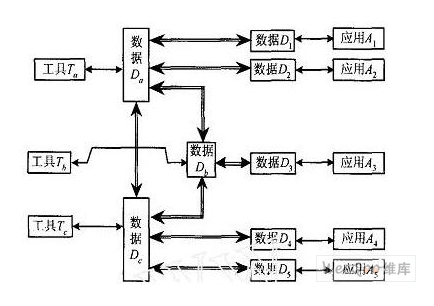

PCB设计/ 制造数据交换技术及标准化
