针对STM32F103RBT6的原理图和PCB设计，无法直接提供完整的、可直接使用的原理图文件或PCB文件（这通常受版权和具体项目需求限制）。但我可以为你提供设计要点、关键模块说明以及强烈推荐的参考资料，帮助你进行自主设计：
一、 原理图设计核心要点 (针对STM32F103RBT6)
-
电源模块 (VDD / VSS / VDDA / VSSA / VBAT):
- 数字电源 (VDD/VSS): 需要多个退耦电容 (如100nF陶瓷电容 + 10uF钽/陶瓷电容) 靠近每个VDD引脚放置。确保所有VDD引脚正确连接，所有VSS引脚正确连接并最终汇入数字地平面。
- 模拟电源 (VDDA/VSSA): 必须与数字电源隔离。使用磁珠或0欧电阻从数字电源滤波后供给VDDA。VDDA/VSSA引脚旁必须放置专用的100nF陶瓷电容。VSSA必须连接到模拟地平面或与数字地单点连接。
- 备份域电源 (VBAT): 如果使用RTC或备份寄存器，需要连接外部电池或通过二极管与主电源隔离供电。VBAT引脚旁放置100nF电容。
- 电源稳定性: 推荐使用LDO稳压器提供稳定的3.3V (芯片工作电压范围2.0-3.6V)，输入电容和输出电容选择需满足LDO规格和负载要求。
-
时钟模块:
- 高速外部时钟 (HSE): 通常使用4-16MHz晶振 + 两个负载电容 (如18-22pF)。并联1M欧电阻有助于起振。尽量靠近OSC_IN/OSC_OUT引脚放置。
- 低速外部时钟 (LSE): 通常使用32.768kHz晶振 + 两个负载电容 (如6-12pF)。并联1M或更大电阻。用于RTC。靠近OSC32_IN/OSC32_OUT引脚放置。
- 内部时钟 (HSI/LSI): 已集成在芯片内部，不需外部元件。可作为备用时钟源。
-
复位电路 (NRST):
- 通常需要外部上拉电阻 (如10kΩ) 到VDD和一个小容值电容 (如100nF) 到地。可选添加手动复位按钮。
-
启动模式配置 (BOOT0 / BOOT1):
- BOOT0引脚需要通过电阻配置状态 (通常下拉10kΩ到地，用于从Flash启动用户程序)。BOOT1引脚内部已下拉，如不使用可直接接地。
- 常见启动模式：BOOT0=0， BOOT1=x -> 从用户Flash启动；BOOT0=1， BOOT1=0 -> 从系统存储器启动（内置Bootloader，用于串口/USB DFU等）。
-
调试/编程接口:
- SWD (Serial Wire Debug): 强烈推荐使用！ 仅需2根线：
SWDIO(PA13) 和SWCLK(PA14)。需要添加上拉电阻（如10kΩ）到VDD（部分调试器内部已有）。连接器通常用4针（SWDIO， SWCLK， GND， VDD-ref）或5针（+NRST）。 - JTAG: 需要5根线（TMS(PA13)， TCK(PA14)， TDI(PA15)， TDO(PB3)， nTRST(可选)），占用引脚多。现在较少使用。
- 接口附近需要放置滤波电容。
- SWD (Serial Wire Debug): 强烈推荐使用！ 仅需2根线：
-

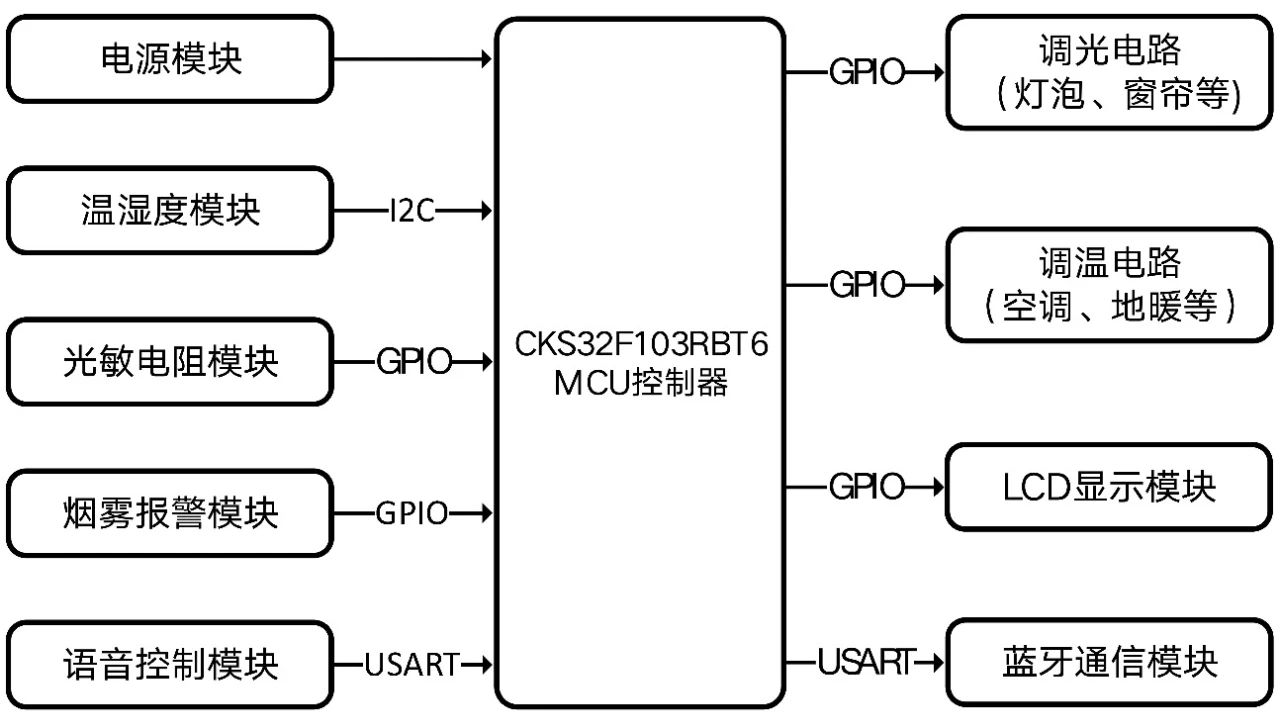

用户外设接口 (根据需求设计):
- GPIO: 配置上拉/下拉电阻、LED限流电阻、按钮等。
- USART/UART: 用于串口通信，可能需要电平转换芯片（如MAX3232）。
- SPI/I2C: 连接传感器、存储器、显示器等。注意上拉电阻（I2C需要）和信号线长度。
- USB: STM32F103的USB是全速设备（12Mbps）。USB_DP (PA12) 和 USB_DM (PA11) 需要差分走线，串联匹配电阻（约22Ω），并连接1.5kΩ上拉电阻到3.3V（通常内置，需软件控制）。
- ADC: 如使用模拟输入，确保信号源阻抗足够低，必要时加缓冲。注意参考电压源（VREF+ / VREF-）的连接和滤波（若使用外部参考）。
- DAC: 注意输出负载和驱动能力。
- 定时器/PWM: 用于控制电机、LED亮度等。
- CAN: 需要CAN收发器芯片（如SN65HVD230/231/232）。
-
最小系统总结: 一个能工作的最小系统至少需要：
- 正确的电源连接和退耦电容。
- 复位电路。
- BOOT0配置电路（下拉）。
- SWD/JTAG调试接口。
- 时钟源（HSE/LSE或使用内部HSI/LSI）。对于可靠应用，强烈建议使用外部HSE。
二、 PCB布局布线核心要点
-
层叠结构:
- 即使是相对简单的系统，强烈建议使用4层板：顶层（信号/元件）、内层1（GND地平面）、内层2（电源平面/Power）、底层（信号/元件）。这极大地简化了电源分配、提供完整的参考平面、降低EMI。
- 如果成本极其敏感，2层板也可行，但布局布线和电源/地处理难度会显著增大，性能（噪声、稳定性、EMC）会下降。
-
布局基本原则:
- MCU居中: 将STM32F103RBT6放置在PCB中心区域，便于走线。
- 分区布局: 将数字电路、模拟电路（ADC/DAC部分）、功率电路（如电机驱动、开关电源模块）、高速接口（如USB、CAN）分开布局，避免相互干扰。
- 关键器件靠近MCU:
- 晶振: HSE晶振及其负载电容必须紧挨着OSC_IN/OSC_OUT引脚放置！走线尽量短。
- 退耦电容: 每个VDD引脚（包括VDDA）的100nF陶瓷电容必须紧挨引脚放置（先过电容再到VDD引脚）。大电容（如10uF）可稍远一点，主要服务于电源入口或电流突变大的区域。
- USB差分对: USB_DP/USB_DM的走线尽量短、对称、等长。串联电阻靠近MCU放置。
- 复位电路元件: 靠近NRST引脚放置。
- SWD接口: 靠近PA13/PA14放置。
- 电源模块: LDO及其输入/输出电容靠近电源入口放置。
- 散热考虑: 如果MCU或LDO功耗较大，考虑散热措施（铺铜、过孔散热、散热器）。
- 连接器位置: 考虑外部接口（电源输入、USB、串口、调试口、按键、LED等）在板边的位置和方向，方便使用。
-
布线基本原则:
- 电源优先: 优先布置电源网络（VCC， VDD3.3V），确保走线宽度足够承载电流（查载流表）。
- 地平面完整性: 最关键！
- 在4层板中，确保内层1（GND）是一个完整、连续的地平面。避免被信号线分割。
- 所有GND过孔（包括元件焊盘上的地孔）必须直接连接到这个完整地平面。
- 模拟地 (
AGND/VSSA) 和数字地 (DGND/VSS) 在芯片下方或靠近芯片处通过单点连接（0欧电阻或磁珠）汇合，然后连接到主地平面。 - 在2层板中，必须精心设计地线网络，尽量铺铜覆盖，保证地回路低阻抗且路径短。
- 信号线:
- 高速/敏感信号: 时钟线（HSE/HCLK）、USB差分对、模拟信号线尽量短、避免直角走线，两侧用地线保护（Guard Trace）或用地孔包围（Via Stitching）隔离。
- 差分对: USB_DP/USB_DM必须走差分线（长度匹配、间距一致、平行走线）。
- 避免交叉: 不同功能区的信号线尽量避免穿越彼此区域，特别是高速与敏感信号之间。
- 退耦电容回路: 确保VDD->退耦电容->GND的环路面积尽可能小。电容的GND端用过孔直接打到地平面。
- 过孔: 适当使用过孔连接不同层。电源/地过孔可以多打一些以减小阻抗和改善散热。
三、 最重要的参考资料 (必看！)
-
STM32F103x8 STM32F103xB 数据手册 (Datasheet):
- 用途: 提供芯片的绝对最大值参数、电气特性、引脚定义、封装尺寸（LQFP64）。
- 来源: ST官网 (https://www.st.com) 搜索 STM32F103RB。
-
STM32F103x8/B 参考手册 (Reference Manual - RM0008):
- 用途： 设计圣经！ 详细描述所有外设的功能、寄存器配置、工作模式、时钟树结构、存储器映射、启动模式、调试接口等。设计原理图时必须频繁查阅，理解引脚复用功能(AFIO)。
- 来源: ST官网。
-
STM32F10xxx 硬件开发指南 (Getting started with STM32F10xxx hardware development - AN2586):
- 用途： 强烈推荐！ 官方提供的针对STM32F10x系列的硬件设计指南，涵盖了电源、时钟、复位、启动、调试接口、布局布线、EMC设计等最佳实践和详细建议。
- 来源: ST官网应用笔记 (Application Note) 栏目搜索 AN2586。
-
STM32F103RB 评估板原理图 (如 STM3210C-EVAL, NUCLEO-F103RB):
- 用途: 非常好的设计参考实例。查看官方工程师如何设计最小系统、电源、时钟、调试接口、外设连接等。注意： 评估板通常功能复杂，仅参考与你需求相关的部分（如最小系统、USB、串口部分）。
- 来源: ST官网对应评估板页面下载用户手册/设计文件。
-
STM32 微控制器上的 PCB 设计指南 (AN1709 - EMC design guide for STM8, STM32 and legacy MCUs):
- 用途: 提供更深入的电磁兼容性（EMC）设计指导，包括布局、布线、接地、屏蔽等。
- 来源: ST官网应用笔记搜索 AN1709。
总结设计流程建议
- 明确需求: 确定你的项目需要哪些外设（USB? CAN? ADC通道? 多少个UART? 何种接口的显示屏? 等等)。
- 查阅数据手册: 确认STM32F103RBT6能满足需求（Flash/RAM大小， 外设数量）。
- 阅读参考手册: 了解所用外设的功能、引脚复用情况（非常重要！PA0可以是TIM2_CH1， 也可以是WKUP， 也可以是ADC_IN0）。
- 精读AN2586: 遵循官方硬件设计指南。
- 参考评估板原理图: 借鉴成熟设计。
- 绘制原理图:
- 从最小系统核心（电源、复位、时钟、Boot、调试口）开始。
- 逐个添加所需外设模块（USB、串口、ADC通道、按钮LED等）。
- 标注清晰网络标号。
- 进行ERC (电气规则检查)。
- PCB设计:
- 导入网表，规划板框和安装孔。
- 严格分区布局。
- 确保关键元件（晶振、退耦电容）极度靠近MCU引脚。
- 优先处理电源和地网络。
- 保证地平面完整性和低阻抗连接至关重要。
- 谨慎布线，遵循高速信号规则、差分对规则。
- 添加丝印标注。
- 进行DRC (设计规则检查) 和连通性检查。
- 制板打样: 选择可靠的PCB制造商。
- 焊接与调试: 先焊接最小系统（MCU、电源、晶振、复位、调试口），通过调试器尝试连接和烧录简单程序（如闪灯）。成功后再焊接其他外设并逐一测试。
务必记住： 仔细阅读官方文档是成功设计的关键。原理图和PCB设计需要耐心和细心，尤其是在处理电源、地、时钟和高速信号时。祝你设计顺利！
