altium更新pcb时取消room

分享:

在Altium Designer中,更新PCB时取消Room(房间)的自动生成,可通过以下步骤操作:

方法1:原理图传递更新时取消Room

  1. 原理图界面:完成修改后,点击菜单栏的 设计(Design)Update PCB Document...(更新PCB文档)
  2. 工程变更命令窗口
    • 找到 Add Rooms(添加Room)选项
    • 取消勾选 该项(避免自动添加Room)
    • 点击 执行变更(Execute Changes) 完成更新

方法2:PCB界面中禁用Room规则

  1. PCB界面:按快捷键 L 进入板层设置
  2. View Options选项卡
    • 找到 Rooms 选项
    • 取消勾选 显示房间(Show Rooms)(隐藏Room显示)
  3. 彻底删除Room
    • 按快捷键 DR 打开 设计规则(Design Rules)
    • Placement 分组下找到 Room Definition(房间定义)
    • 右键点击 该规则 → 选择 Delete Rule...(删除规则)
    • (或直接禁用该规则)

方法3:完全禁止Room功能

  1. 菜单栏 工具(Tools)优先选项(Preferences)
  2. 左侧导航:
    • SystemDesign InsightCompile
    • 取消勾选 生成房间(Generate Rooms)

⚠️ 注意:删除Room后,基于Room的布局规则将失效,建议检查相关布局约束。

额外技巧:手动删除现有Room

  • 在PCB界面单击Room边框 → 按 Delete
  • 或使用筛选器:
    1. 按快捷键 Shift + F
    2. 单击Room → 选择 ROOM 类别
    3. Ctrl + A 全选 → Delete

通过上述任一操作,即可避免Room在PCB更新时自动生成或清除现有Room。

Altium Designer 19原理图生成PCB取消room空间的方法

从原理图生成PCB时,总会生成一个或多个网络区域,这个区域ROOM在一般的情况下没有什么作用,反而对我们的设计会带来一些不便,那么怎么样可以取消此区域(room空间)。 方法一:在导入到pcb

郑振宇altium 2019-09-20 11:28:13

Altium Designer 18原理图如何生成PCB取消room空间

从原理图生成PCB时,总会生成一个网络区域,怎么样可以取消此区域(room空间)。

kghfh 2019-07-22 08:02:00

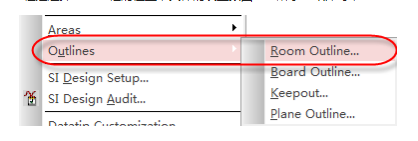

如何通过ROOM框在PCB板上来放置元器件

这里给大家介绍一些,通过在原理图添加ROOM属性,然后通过ROOM框在PCB板上来放置元器件,这样就可以根据模块或者一页原理图去发放置元器件了,具体操作如下: 第一步,需要对原理图中的元器件添加

2020-10-10 10:18:58

Altium Designer 天线错误图标如何取消

Altium Designer在PCB布线的时候拉一根未连接好的走线会出现一个天线错误图标如图: 这些图标比较影响我们画板的视线,取消天线错误图标如下:1. 打开设计规则检查,快捷键“TD”; 2.

郑振宇altium 2019-09-24 15:44:37

Altium designer生成PCB图的方法

Altium designer软件中,在目标projects中新建一个PCB文件,然后执行更新命令即可。具体操作请参照以下步骤。

2019-10-15 17:49:21

瑞典暂时取消对华为和中兴的禁令,还中国企业以公道

华为表示,瑞典邮政电信管理局的行政决定违反了法定程序要求,没有充分问询和征求意见,没有提供任何事实、证据和法律理由,缺乏中立、独立和客观性。瑞典暂时取消对华为和中兴的禁令的最终判决,也是遵循了中立、独立和客观的原则进行判决。

2020-11-19 14:42:33

ALtium原理图更新时,未改变元件,但PCB出现改动的解决方法

Pcb设计时,改动原理图,修改完成后,导入PCB过程中,发现PCB中未改动(部分)的元器件 布局发生了变化,没改动的元件跑到了"room"中去了;这时,需要把元件重新将其归位,给

郑振宇altium 2019-09-29 14:04:18

Altium Designer PCB设计入门 经典教程

本章旨在说明如何生成电路原理图、把设计信息更新PCB 文件中以及在 PCB中布线和生成器件输出文件。并且介绍了工程和集成库的概念以及提供了 3D PCB开发环境的简要说明。欢迎使用 Altium

a732538 2019-05-16 09:48:00

华为上诉后,瑞典暂时取消对华为和中兴通讯公司的禁令

根据央视报道,当地时间11月9日,瑞典电视台报道,在斯德哥尔摩行政法院收到华为的上诉后,暂时取消对华为和中兴通讯公司的禁令。10月底,瑞典邮政电信管理局(PTS)明确要求任何参与5G频谱拍卖的运营商

2020-11-10 14:11:37

altium实例教程, Atium Designer原理图生成PCB,取消room空间的办法?

PCB设计,Designer,实例,行业芯事,经验分享

2022-03-24 14:16:30

如何取消Altium封装设计时的出现的十字光标?

Altium这个十字箭头怎么取消

byyyyyyyyyyyy 2019-07-09 03:49:48

Altium Designer19如何添加菜单栏命令

Altium Designer的新版本更新以后,有些低版本的一些菜单栏命令没有了,如原理图编辑界面下的“放置”菜单栏下的“手工节点”以及PCB编辑界面下的“设计”菜单栏下的“板参数选项”命令等。这些

lanziji 2019-07-24 07:42:43

Altium小课专题 第212篇】PCB封装更新之后如何更新PCB封装到PCB中?

答:当我们遇到器件在PCB中无法直接修改时,经常需要回到封装库中修改我们的封装,修改完封装后如果再通过PCB重新导入原理图的方式更新器件会很麻烦,器件位置会初始化。有时我们仅仅只是改动了一个管脚而已

凡亿_PCB 2021-09-26 17:22:49

pcb设计改动原理图 未改动(部分)的元器件布局发生变化的原因

Altium原理图更新时,未改变元件,但PCB出现改动的解决方法 pcb设计时,改动原理图,修改完成后,导入PCB过程中,发现PCB中未改动(部分)的元器件 布局发生了变化,没改动的元件跑到

2020-10-22 09:51:18

如何通过在原理图添加ROOM属性?

第一步,需要对原理图中的元器件添加ROOM属性,这个在前面的问答中已经讲述过了,这里不再做赘述,然后导入网表到PCB中;第二步,在PCB中绘制ROOM框,执行菜单命令

一只耳朵怪 2020-09-07 17:20:06

KiCad 已支持导入 Altium 工程(Project)
