好的，我们来详细解释一下 PLC 控制板的原理图和PCB设计的关键原理和要素，使用中文说明：
核心概念
- 原理图：
- 是什么？ 使用标准化符号绘制的电路逻辑连接图。它展示了电路中所有元器件（如芯片、电阻、电容、连接器、继电器等）以及它们之间如何通过电气连线连接在一起。
- 作用：
- 设计蓝图： 工程师设计和理解电路功能的基础。
- 功能定义： 明确信号流向（输入 -> 处理 -> 输出）、电源分配、各部分模块（CPU、输入、输出、通信、电源等）的连接关系。
- 元器件选型与清单： 列出所有需要使用的元器件及其规格（值、型号、封装）。
- PCB设计依据： PCB Layout工程师根据原理图来绘制实际的物理电路板。
- 调试与维修参考： 调试和维修时排查问题的关键依据。
- PCB：
- 是什么？ 印刷电路板。一块由绝缘材料（如FR4）制成的基板，上面蚀刻有铜箔走线，并安装有元器件（焊接在焊盘上）。
- 作用：
- 物理载体： 为所有电子元器件提供机械支撑和固定的安装位置。
- 电气互连： 通过铜箔走线（导线）、过孔、焊盘实现原理图中定义的电气连接。
- 信号完整性保障： 合理的布局布线（长度、宽度、间距、阻抗控制）确保高速信号质量，减少干扰和噪声。
- 电源完整性保障： 为各芯片和模块提供稳定、低噪声的电源电压。
- 散热： 通过铜箔、散热孔、散热器安装位等协助元器件散热。
- 防护： 结构设计、屏蔽措施等提供一定的环境防护和电磁兼容性。
PLC 控制板原理图设计要点
- 模块化设计：
- PLC板通常被划分为几个主要功能模块：
- 主控/CPU模块： 包含处理器（MCU/MPU）、存储器（RAM、Flash/EEPROM）、时钟电路、复位电路、调试接口（JTAG/SWD）。
- 电源模块： 输入电源滤波、保护（保险丝、TVS）、隔离（变压器/隔离DC-DC）、电压转换（AC/DC 或 DC/DC，生成如 24V, 5V, 3.3V, 1.2V 等）。
- 输入模块：
- 数字量输入： 光耦隔离（关键！）、限流电阻、滤波电路（RC）、保护电路（TVS/稳压管）、信号调理电路。处理来自按钮、传感器（NPN/PNP）的开关量信号（24V/0V）。
- 模拟量输入： 信号调理（滤波、放大/衰减）、保护、模数转换器及相关电路（ADC）。
- 输出模块：
- 数字量输出： 光耦/磁耦隔离（关键！）、驱动电路（晶体管、MOSFET、继电器驱动IC）、保护电路（续流二极管、TVS）、输出端子。驱动继电器、指示灯、小型接触器等负载。
- 模拟量输出： 数模转换器（DAC）、信号调理（放大/滤波/驱动）、保护电路。
- 通信模块： RS232/RS485收发器（有时集成在CPU上）、以太网PHY芯片/MAC、CAN收发器、USB接口等，以及必要的隔离和保护电路。
- 人机接口： 按键、指示灯、显示屏接口等。
- 扩展接口： 连接其他I/O模块或特殊功能模块的物理和电气接口定义。
- 每个模块在原理图中通常放在相对独立的区域，清晰划分。
- PLC板通常被划分为几个主要功能模块：
- 电气隔离：
- 至关重要！ PLC需要承受工业现场恶劣的电环境（浪涌、群脉冲、共模噪声）。
- 输入/输出与内部电路隔离： 主要使用光耦合器或磁隔离器件。切断外部干扰串入内部敏感电路的路径，保护核心CPU。
- 电源隔离： 输入电源与内部逻辑电源之间常使用隔离的DC-DC转换器。
- 通信隔离： RS485、CAN等总线接口通常也需要隔离。
- 电源系统：
- 宽输入范围： 支持常见的工业电压（如 24V DC, 110/220V AC）。
- 多路输出： 为CPU、I/O、通信等提供不同电压（5V, 3.3V, 1.8V, 隔离24V等）。
- 稳定性与低噪声： 使用LDO、开关电源芯片，配合滤波电容（大容量电解电容滤低频，陶瓷电容滤高频）、磁珠等。
- 保护： 过压保护（OVP）、过流保护（OCP）、反接保护（防呆）。
- 信号调理与保护：
- 输入： 限流、滤波（去除抖动和噪声）、箝位（防止过压损坏光耦/电路）。模拟输入还需阻抗匹配、放大/衰减。
- 输出： 驱动能力足够、续流回路（感性负载必备）、过压/过流保护（TVS、自恢复保险丝）。
- 接地：
- 明确分区： 模拟地、数字地、功率地、外壳地（保护地）等。在原理图上清晰标注网络标号（如 AGND, DGND, PGND, PE）。
- 单点连接： 不同类型的地最终在一点相连（通常在电源入口或接地端子附近），避免地环路噪声。
- 元器件选型：
- 工业级： 温度范围宽（-40℃ ~ +85℃ 或更高）、高可靠性、长寿命。
- 满足电气规格： 电压、电流、功耗、速度等。
- 封装： 考虑PCB布局空间和散热。
PLC 控制板 PCB 设计要点
- 布局 (Placement):
- 功能分区： PCB物理区域上也应按原理图模块划分（电源区、CPU区、输入区、输出区、通信区），模块内相关器件靠近放置。
- 关键器件先行： 优先放置连接器（电源输入、I/O端子、通信口）、变压器/大电感、处理器、大型芯片。
- 信号流向： 遵循信号流（输入 -> 隔离/调理 -> CPU -> 隔离/驱动 -> 输出），减少交叉。
- 发热器件： 电源芯片、功率管、电阻等发热器件，应放置于通风良好区域，靠近板边，必要时预留散热器位置和散热孔。
- 敏感器件： 时钟晶体、高速信号线、模拟器件远离噪声源（开关电源、继电器、大电流走线）。
- 隔离带： 在输入/输出区与内部电路区之间留出清晰的物理隔离带（无铜区域），这是实现电气隔离的关键物理手段。爬电距离和电气间隙必须满足安规要求。
- 布线 (Routing):
- 电源线优先： 先布电源主干线（VCC/GND），要求宽、短、低阻抗。大面积铺铜（Power Plane/Ground Plane）是最理想的。
- 地平面： 完整、连续的地平面（尤其是数字地DGND）至关重要，提供低阻抗回路，屏蔽噪声。多层板（通常4层或6层）是实现良好地平面的最佳选择（例如：Top Signal -> GND Plane -> Power Plane -> Bottom Signal）。
- 关键信号线： 高速线（时钟、通信线）、模拟信号线需要特殊处理：
- 阻抗控制： 计算并控制走线宽度、间距、层叠结构以达到目标阻抗（如USB差分90Ω，以太网差分100Ω）。
- 差分对： RS485、USB、以太网等差分信号需等长、等宽、紧密耦合并行走线。
- 长度匹配： 同一组总线（如数据线）或时钟与数据线之间需要长度匹配。
- 远离干扰源： 避开开关电源、大电流线、晶振等。
- 参考平面： 高速信号线下方必须有完整的地平面作为参考，避免跨分割区。
- 数字输入/输出线： 注意电流能力（输出驱动线可能需要加宽），避免长距离平行走线以减少串扰。
- 过孔使用： 减少不必要的过孔，关键信号线避免过多过孔。电源/地过孔要足够多。
- 散热处理： 大电流走线和焊盘上增加开窗（阻焊层开窗），允许上锡增加载流能力。
- 电磁兼容性：
- 滤波： 电源入口、I/O接口处添加滤波电容、磁珠、共模电感（CMC）。
- 屏蔽： 对特别敏感或易辐射的电路（如高频晶振、RF模块）可考虑局部屏蔽罩。
- 接地： 良好的接地设计是EMC的基础。外壳地可靠连接到机壳/大地。
- 环路面积： 减小高速信号环路的面积（信号线与回流路径形成的环路），降低辐射。
- 可制造性与可测试性：
- 符合工艺规范： 线宽/线距、焊盘大小、孔径、丝印位置等符合PCB工厂的加工能力（如最小线宽/间距、最小孔径）。
- 测试点： 在关键信号点、电源点预留测试点，方便板级测试和维修。
- 丝印： 清晰标注元器件位号（R1, C5, U10）、极性、接口定义、版本号。
- 定位孔/安装孔： 符合机柜或外壳的要求。
总结流程
- 需求分析： 确定PLC的功能、性能指标（I/O点数、类型、速度、通信协议）、环境要求、安全标准（如IEC61131-2）。
- 系统架构设计： 划分功能模块，选择核心处理器和关键芯片。
- 原理图设计：
- 绘制各模块电路。
- 定义元器件及其参数。
- 进行初步的电气规则检查。
- PCB设计：
- 创建元器件封装库（如果库中没有）。
- 导入原理图网络表和元器件。
- 布局： 规划板框，合理放置元器件。
- 布线： 连接所有电气网络，遵循设计规则（线宽、间距、高速规则等）。
- 铺铜： 大面积铺电源和地平面。
- 添加丝印、定位孔、安装孔、测试点。
- 进行DRC（设计规则检查）和ERC（电气规则检查）。
- 输出生产文件： Gerber文件（各层光绘）、钻孔文件、钢网文件、BOM表、装配图。
- 打样与测试： PCB工厂制造样板 -> SMT贴片/手工焊接 -> 功能测试（电源、I/O、通信、逻辑） -> 环境测试（温湿度、EMC） -> 可靠性测试。
- 量产： 通过测试验证后，进行批量生产和质量控制。
理解PLC原理图和PCB设计的关键在于把握其工业应用场景的特殊性（强电/弱电混杂、环境恶劣、可靠性要求高），因此电气隔离、电源完整性、信号完整性、接地设计、EMC防护和元器件可靠性在这些设计中具有最高的优先级。
UV三防漆应用之空调PCB控制板
在空调的运作中，PCB控制板作为整个系统的中枢，它的稳定性和可靠性至关重要。而环境因素的侵扰，如湿度、尘埃和腐蚀性物质，常常威胁着PCB控制板的健康。为了应对这些挑战，UV三防漆成为了强化保护PCB控制板、确保空调稳定运行的秘密武器。
2024-07-23 16:41:08
工业控制板PCB介绍
/接口电路PCB打板:软件算法：通信协议：硬件和软件可靠性分析：工业控制板开发的原因替代PLC 不可能完成的任务，突破某个功能在速度或是数量上的限制，特殊的功能要求或是须要降低成本。博主在工控板方面积累了相当的经验，现在就为新手们铺下路吧。PCB画板软件：AD ( Altium Designer )硬件
lwddd2100
2021-08-23 06:51:29
PCB抄板过程中反推原理图的方法
一站式PCBA智造厂家今天为大家讲讲什么是PCB抄板?PCB抄板反推原理图方法。PCB抄板反推原理图是PCB抄板业务中的常见项目，接下来为大家介绍PCB抄板反推原理图方法。
2023-07-10 10:15:46

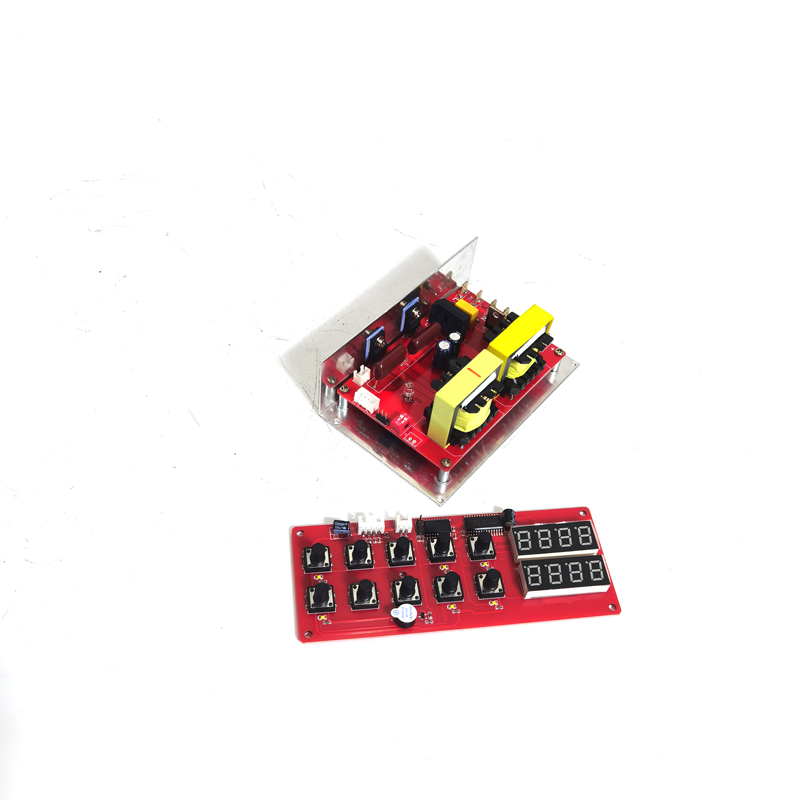

超声波PCB线路电源控制板设计
