手机PCB设计核心教程 (中文)

一、 前提准备 (筑基阶段)

1. 扎实的电子基础:
   • 深入理解模拟电路、数字电路、射频基础、电源原理。
   • 掌握常用元器件特性（电阻、电容、电感、二极管、MOSFET、IC、连接器、天线等）。
2. 熟悉EDA工具:
   • 主流工具: Cadence Allegro (业界主流)、Mentor Xpedition (现Siemens EDA)、Altium Designer (功能强大，中小公司/爱好者可选)、KiCad (开源免费，适合学习)。
   • 关键技能: 原理图绘制(Schematic Capture)、PCB布局(Placement)、布线(Routing)、约束管理器(Constraint Manager)设置、库管理(Library Management)、设计规则检查(DRC)、信号完整性(SI)/电源完整性(PI)仿真基础。
3. 掌握手机系统架构:
   • 了解核心子系统：应用处理器(AP)/基带处理器(BB)、存储器(DDR/LPDDR, eMMC/UFS)、射频收发器/功率放大器/前端模块(RF Transceiver/PA/FEM)、WiFi/蓝牙/GPS模块、电源管理单元(PMIC)、多种传感器、摄像头模组、显示屏接口、音频编解码器、USB/充电接口、SIM卡座、天线等。
   • 理解各模块间的通信接口和总线：MIPI (CSI/DSI), PCIe, USB, I2C, SPI, UART, SDIO, 高速内存总线等。
4. 熟悉相关标准与规范:
   • 手机结构ID/MD设计规范 (直接影响PCB外形、高度限制、连接器位置)。
   • 射频性能指标（灵敏度、发射功率、杂散、谐波）。
   • EMC/EMI标准（如FCC, CE, CCC）。
   • 安全认证要求（如电池安全、ESD防护）。
   • 制造工艺能力 (最小线宽/线距、孔径、叠层结构、HDI盲埋孔要求)。

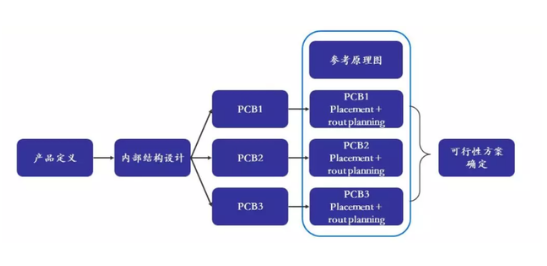

二、 设计核心流程与要点 (实战阶段)

1. 原理图设计 & 元器件选型:

   • 系统设计: 根据手机规格书(System Spec)确定整体方案和各模块选型。
   • 绘制原理图:
     • 使用EDA工具绘制清晰的原理图，模块化设计。
     • 精确标注元件参数、封装、位号。
     • 特别注意电源树设计（多电压域、上电时序）、复位电路、时钟分配网络。
     • 射频部分需仔细设计匹配网络、滤波电路。
     • 充分考虑ESD防护、浪涌防护电路。
   • BOM核对: 确保元器件封装、参数、可用性。

2. 前期规划 & 约束设定:

   • 叠层规划:
     • 根据信号完整性、电源完整性、成本、密度要求确定层数（手机主板通常8-14层，甚至更多）。
     • 合理分配信号层、电源平面、地平面。高频和高速信号需要有完整参考地平面！
     • 明确各层材质、厚度、铜厚、介电常数。
     • 高频/高速信号: 优先考虑带状线层（上下都有参考层）。
   • 约束管理器设置:
     • 物理规则: 线宽/线距（普通信号、电源、RF）、过孔类型/尺寸、丝印、阻焊、钢网等。
     • 高速信号约束:
       • 拓扑结构: 点对点？ Fly-by? T型？树形？
       • 匹配长度/等长: 对DDRx/LPDDRx、MIPI D-PHY/C-PHY、PCIe、USB HS/SS等高速差分对和总线进行精确的长度匹配和等长设置。
       • 阻抗控制: 为关键信号（差分对：USB, HDMI, MIPI, DDR DQS/DQ/DM; 单端：时钟线、RF线）设置目标阻抗（如50Ω单端，90Ω/100Ω差分），并通过叠层计算确定线宽和层间距。这是SI的基础！
     • 射频信号约束:
       • 设置严格的RF走线宽度、间距规则（通常比常规信号宽）。
       • 定义RF区域的特殊规则（禁止其它信号穿越、过孔限制、铺铜要求）。
       • 指定RF屏蔽罩区域。
     • 电源完整性约束:
       • 设定电源网络的铜皮宽度、载流能力（考虑温升）、目标阻抗要求（尤其在开关电源开关频率及其谐波处）。
       • 定义去耦电容的摆放位置规则（靠近芯片引脚）。
     • 区域规则: 定义特定区域的特殊规则（如RF禁区、高速信号区、关键电源区）。

3. PCB布局 (Placement): (这是成败关键！)

   • 结构导入: 导入准确的ID/MD提供的DXF或STEP文件，确定板框、禁布区、限高区、螺丝孔、连接器/按键/摄像头/天线弹片等关键器件的位置。
   • 模块化布局:
     • RF模块: 集中放置，远离数字噪声源（CPU, DDR, PMIC开关电源）。天线馈点位置严格按结构要求。RF屏蔽罩位置预留。
     • 高速数字模块 (AP, DDR, eMMC/UFS, MIPI收发器): 尽可能靠近放置，缩短高速互连距离。DDR颗粒围绕控制器摆放（Fly-by拓扑）。考虑散热。
     • 电源模块 (PMIC, Buck/Boost, LDO): 靠近其供电的负载。输入/输出电容紧邻电源芯片引脚。功率电感/变压器远离敏感模拟/RF电路。注意散热铜皮和过孔。
     • 时钟电路 (晶振, PLL, Clock Buffer): 远离噪声源（开关电源、高速数字线），时钟信号线尽量短，下方完整铺地，必要时加屏蔽罩。
     • 连接器/接口 (USB, SIM, 耳机孔, 按键, 摄像头座子): 严格按结构位置放置。ESD防护器件靠近连接器入口放置。
     • 传感器/MEMS: 考虑其对噪声和机械应力的敏感性。
   • 全局优化:
     • 电源流向: 确保电源输入到各模块的路径短而宽，避免瓶颈。
     • 信号流向: 关键互连路径清晰、直接，避免绕远或交叉。
     • 散热考虑: 发热大户（AP, PMIC, PA）预留足够的散热铜皮和散热过孔，必要时规划散热路径（导热硅脂/石墨烯通往外壳）。
     • 可维护性: 测试点合理放置（重要电源、地、关键信号）。
     • DFM/DFT: 考虑贴片机精度、钢网开口、返修空间、ICT测试点可达性。

4. 布线 (Routing): (需要极高的技巧和耐心)

   • 优先处理关键信号:
     • 时钟线: 最短路径，包地处理（两侧加地线过孔），避免换层（必须换层时附近加回流地过孔）。
     • 差分对 (USB, MIPI, DDR DQS/DQ/DM, PCIe): 严格按照定义的间距平行走线，在需要匹配长度的地方做蛇形绕线(Trombone/Accordion)。避免90度拐角（用45度或圆弧），尽量减少过孔（过孔会引入阻抗不连续和stub）。
     • 射频线: 控制阻抗，尽量短直宽（降低损耗）。保持完整参考地（下方或两侧），避免在下方走其它信号线。在微带线末端打过孔到地平面提供回流路径。必要时做共面波导。阻抗控制和减少损耗是核心！
     • 敏感模拟信号 (Audio, Sensor): 远离数字噪声源，包地处理。
   • 电源网络布线:
     • 主干电源: 使用大面积铜皮（Power Plane）或多个粗线并联。载流量足够，避免瓶颈。
     • 芯片电源: 从主干电源通过短而宽的线或铜皮连接到芯片电源引脚。去耦电容必须紧邻芯片电源引脚放置并直接短接到地平面！ 高频去耦电容优先使用小封装（如0201, 0402）并就近放置。
     • 地平面: 保持地平面的完整性至关重要！ 避免地平面被过多的信号过孔割裂。为关键区域预留“安静地”。不同功能模块的地之间可能需要单点连接或通过磁珠/0Ω电阻隔离（如模拟地、数字地、RF地）。
   • 过孔策略:
     • 合理使用通孔、盲孔、埋孔。
     • 高速信号换层时，附近必须加回流地过孔，为返回电流提供低感抗路径。
     • 电源过孔和地过孔要多，降低阻抗，改善散热。
   • 铺铜 (Copper Pour):
     • 大面积铺地: 空闲区域用GND铜皮填充，并用大量过孔缝合到主地平面（Stitching Vias），提供低阻抗回流路径和屏蔽作用。这是控制EMI和提高SI/PI的最有效方法之一。
     • 电源铺铜: 对关键电源网络进行铺铜。
     • 注意热焊盘连接方式: 避免大面积铜皮连接小引脚导致焊接不良。
   • 3D检查: 利用EDA工具的3D功能检查元件高度、屏蔽罩干涉、连接器配合等问题。

5. 设计验证 & 仿真 (Verification & Simulation):

   • DRC (设计规则检查): 运行多次，确保所有物理规则（线宽、间距、孔径、丝印、阻焊、铜皮间距等）100%通过。
   • 电气规则检查 (ERC): 检查原理图与PCB网表的一致性（连接性、未连接引脚等）。
   • 信号完整性 (SI) 仿真 (可选但强烈推荐):
     • 预布局仿真: 评估关键高速链路（如DDR, MIPI, PCIe）的拓扑、端接策略是否可行。
     • 后布线仿真: 基于实际布线参数，仿真关键信号的波形质量（过冲、下冲、时序裕量、眼图）、串扰、时序。
   • 电源完整性 (PI) 仿真 (可选但强烈推荐):
     • 仿真电源分配网络(PDN)的阻抗（目标阻抗法），确保在目标频率范围内阻抗足够低。
     • 分析去耦电容的有效性，优化电容值和位置。
     • 分析电压跌落(IR Drop)是否满足要求。
   • EMC/EMI 预合规性分析 (可选，高阶): 使用专业工具（如CST, HFSS, SIwave）预测辐射和传导发射情况。
   • 热仿真 (可选): 分析关键发热元件的温升是否在安全范围内。

6. 输出制造文件 (Gerber & Drill Files):

   • 生成符合板厂要求的Gerber文件（各层铜皮、丝印、阻焊、焊膏层、钻孔图、板框图等）和钻孔文件（NC Drill）。
   • 提供准确的叠层结构图（Stackup Drawing）。
   • 提供拼板图（如果板厂负责拼板）。
   • 提供详细的制造说明（特殊工艺要求：HDI、阻抗控制、沉金/沉锡、阻焊颜色、特殊标记等）。

7. DFM检查 & 与板厂沟通:

   • 将Gerber文件导入DFM软件检查（如Valor, CAM350），或依靠板厂的工程反馈（EQ）。
   • 认真审阅板厂的工程确认单（EQ），确认叠层、阻抗、公差、特殊要求等都理解正确并能实现。

8. 打样 & 测试 & 调试:

   • 贴片焊接（SMT）。
   • 硬件调试:
     • 供电测试：各路电源电压、上电时序。
     • 时钟测试：关键时钟频率、波形质量。
     • 复位逻辑。
     • 基础通信（UART Log输出）。
     • 射频性能测试： 发射功率、接收灵敏度、传导杂散、谐波（极其重要且复杂）。
     • 关键总线信号（DDR, MIPI）波形/眼图测试。
     • EMC认证测试： RE/CE, SAR（辐射/传导骚扰，人体吸收率）。
     • 功能测试：通话、数据、WiFi/BT、GPS、摄像头、音频、传感器、触摸屏等。
   • 根据测试结果修改设计（Layout或原理图），可能需要多次迭代。

三、 针对手机设计的特别挑战

1. 极高密度 (HDI):
   • 大量使用微型元器件（01005, 0201）。
   • 必须采用HDI工艺：盲孔、埋孔、激光微孔。
   • 精细的线宽/线距（可能低于3mil/3mil）。
2. 复杂射频:
   • 多频段（2G/3G/4G/5G Sub-6GHz/毫米波）、多制式、多天线（主集、分集、MIMO）。
   • 严格的阻抗控制（50Ω）、损耗控制、隔离度要求（收发隔离、频段间隔离）。
   • 天线匹配、调谐。
3. 超高速数字信号:
   • LPDDR4/LPDDR5 (>6400Mbps)、UFS 3.x、USB 3.x/4、PCIe Gen3/4、高速MIPI C-PHY/D-PHY等对SI要求极其苛刻。
   • 严格的等长匹配、阻抗控制、串扰抑制。
4. 多电源域 & 电源完整性:
   • 复杂的电源树，众多电压轨（0.6V, 0.8V, 1.0V, 1.2V, 1.8V, 3.3V, 3.8V, 电池电压等）。
   • 严格的负载开关（Load Switch）控制，精确的上电/掉电时序。
   • 大电流应用（如AP核心电压、快充）对PDN阻抗要求高。
   • 开关电源噪声对敏感电路的干扰。
5. 严格的EMC/EMI要求:
   • 密集的电路和高速信号极易产生电磁干扰。
   • 需要通过良好的接地、屏蔽、滤波、布线策略来满足各国强制认证标准。
6. 热设计挑战:
   • 高集成度导致局部热密度高（AP, 5G Modem, PA）。
   • 有限的散热空间。
7. 结构紧密配合:
   • PCB形状不规则，空间极度受限。
   • 必须与ID/MD设计完美协同（按键、连接器、摄像头、天线位置、电池仓等）。
   • 考虑跌落、挤压等机械应力。

四、 学习资源建议

1. 书籍:
   • 《高速数字设计》（Johnson & Graham） - SI经典。
   • 《信号完整性分析》（Eric Bogatin） - SI入门优秀。
   • 《电磁兼容的印制电路板设计》（Mark I. Montrose） - EMC/EMI设计经典。
   • 《射频电路设计 - 理论与应用》（Reinhold Ludwig / Pavel Bretchko） - 射频基础。
   • 各种主流EDA工具的官方教程和手册。
2. 在线课程:
   • Coursera, Udemy, edX上的电子工程、PCB设计、高速设计、射频工程课程。
   • 各大EDA厂商（Cadence, Siemens, Altium）提供的在线培训和网络研讨会。
3. 论坛 & 社区:
   • EDA365论坛 (国内知名PCB/硬件设计论坛)
   • StackExchange (Electrical Engineering)
   • Reddit (r/PrintedCircuitBoard, r/AskElectronics, r/rfelectronics)
   • 专业领域微信群、QQ群。
4. 实践:
   • 从小项目开始: 先设计简单的开发板或模块（如Arduino扩展板、电源模块）。
   • 研究现有设计: 分析知名手机的拆解报告和主板图片（如iFixit, TechInsights报道），学习布局布线思路（但要尊重知识产权）。
   • 参与开源硬件项目。
   • 仿真练习: 利用免费/学习版的仿真工具练习基本的SI/PI仿真流程。

重要提醒

• 手机PCB设计是工业级顶峰挑战之一，需要长期的理论学习和实践积累。
• 团队协作: 实际项目中，需要与硬件系统工程师、射频工程师、结构工程师、软件工程师、测试工程师、制造工程师紧密合作。
• 迭代是常态: 一次成功几乎不可能，需要根据调试和测试结果反复修改优化设计。
• 持续学习: 技术发展迅速（如5G毫米波、新内存接口、新型封装），需要不断更新知识库。
• 经验至关重要: 很多“坑”和优化技巧只有通过实际项目经验才能深刻体会。

这份指南提供了一个全面的框架和关键点。想要真正掌握手机PCB设计，必须投入大量的时间进行理论学习、工具练习和项目实践。祝你学习顺利！
