模数转换器（ADC）是将连续模拟信号转换为离散数字信号的核心电路，其原理图设计和转换过程涉及多个关键模块，以下是其基本原理和常见电路结构的分析：
一、ADC核心转换流程
-
采样保持（S/H）
由模拟开关和电容构成，在时钟控制下快速捕捉输入信号瞬时值并保持稳定。原理图中的采样电路通常包含运放缓冲器和保持电容（如10pF级），确保在转换期间信号不衰减。 -
量化与编码
量化器将采样电压映射到最接近的量化电平（如12位ADC对应4096个量化级），编码器将其转换为二进制码。此过程在比较器阵列或数字逻辑电路中实现。
二、主流ADC电路架构原理图解析
-

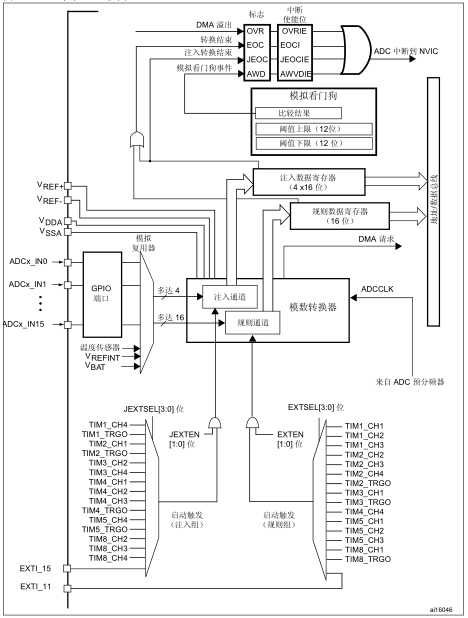

逐次逼近型（SAR ADC）
![SAR ADC结构框图]- 核心部件：高速比较器、SAR逻辑控制器、精密DAC
- 工作流程：DAC从最高位开始生成试探电压，通过8-12次比较（对应分辨率）逐步逼近输入值
- 典型应用：16位精度、1MSPS转换速率，适用于工业控制（如TI的ADS8881）
-
Σ-Δ型ADC
![Σ-Δ调制器结构]- 核心特征：过采样（64×~256×）和噪声整形
- 电路组成：积分器、1位DAC反馈环、数字抽取滤波器
- 性能优势：24位有效分辨率，适合音频处理（如ADI的AD7768）
-
流水线型（Pipeline ADC）
多级电路串联结构，每级完成1-2位转换并传递残差电压。典型8级架构可实现14位@100MSPS，用于通信系统（如AD9254）。 -
Flash ADC（并行比较）
2^N-1个比较器并行工作（如8位需255个），配合优先编码器输出。速度可达10GSPS，但功耗随指数增长，多用于示波器前端（如MAX104）。
三、关键电路设计要素
-

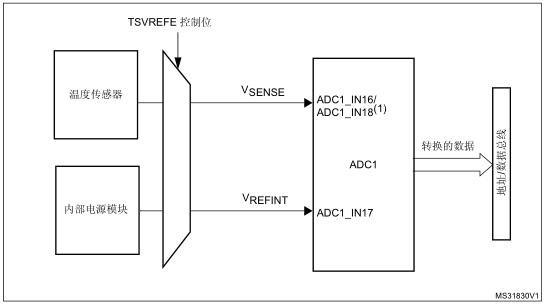

基准电压源
需采用低噪声LDO（如REF5040），温漂<3ppm/℃，直接影响转换线性度。 -
时钟抖动控制
采样时钟相位噪声需<-150dBc/Hz，高频应用建议使用抖动衰减器（如LMK04828）。 -
抗混叠滤波
前置RC低通滤波器截止频率设定为0.5×采样率，二阶有源滤波器（Sallen-Key结构）可提供40dB/dec衰减。
四、选型设计建议
- 医疗ECG监测：优先选择24位Σ-Δ ADC（ADS1298），配合0.1Hz高通滤波
- 电机控制：12位SAR ADC（AD7380）支持4MSPS同步采样
- 5G通信：14位Pipeline ADC（ADC12DJ5200RF）支持8GHz射频直采
实际设计中需注意PCB布局：模拟信号走线远离数字部分，基准电压采用星型接地，高速ADC建议使用LVDS接口（如JESD204B协议）降低噪声干扰。
