好的，SERDES（串行器/解串器）在 PCB（印制电路板）设计中是一个关键的高速信号技术。以下是关于 SERDES PCB 设计要点 的中文解释：
-
核心概念：
- SERDES： 是 Serializer（串行器）和 Deserializer（解串器）的缩写。它是一种集成电路（通常是 FPGA、ASIC 或专用芯片内部的模块或外围芯片），用于在芯片之间传输高速数据。

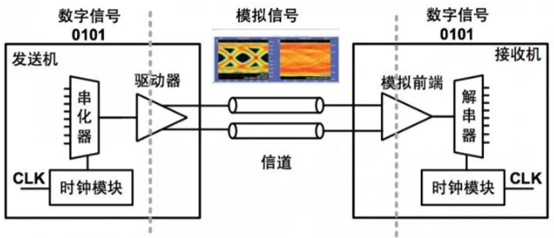

- 功能：

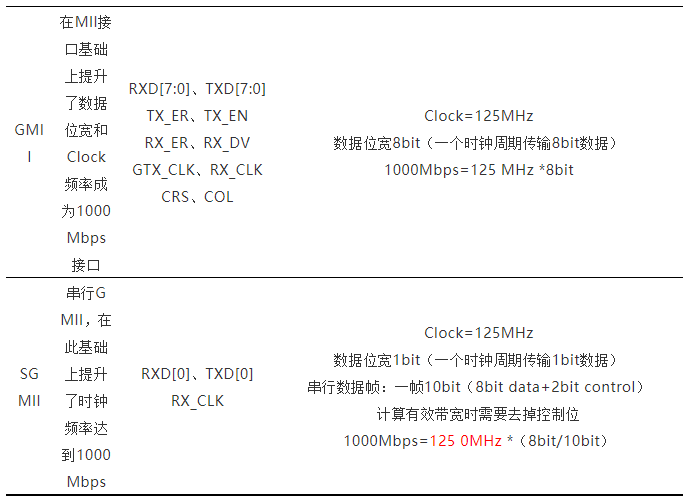

- 串行器： 在发送端，将芯片内部并行的低速数据流转换为单路（或少量差分对）高速串行数据流进行传输。
- 解串器： 在接收端，将接收到的高速串行数据流转换回并行的低速数据流供芯片内部处理。

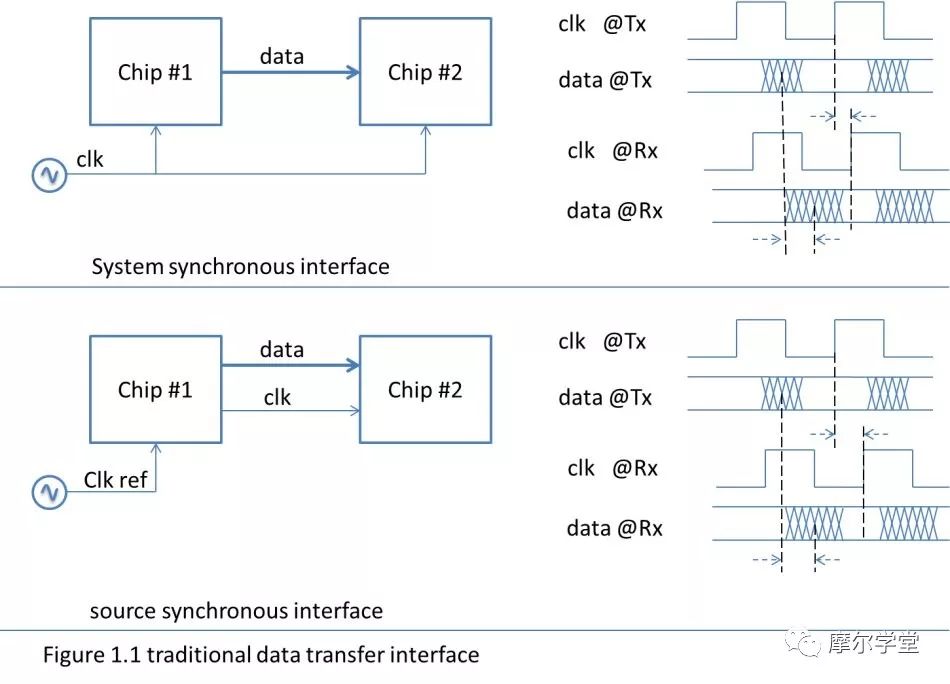

- 目的： 减少互连（PCB 走线、连接器、电缆）的数量，克服并行总线在高频率下遇到的时序偏移、串扰和布线密度问题，实现更高带宽的数据传输。
-
SERDES PCB 设计的核心挑战：
- 信号完整性： 这是首要挑战。高速串行信号（可达数十 Gbps）极易受到 PCB 物理特性的影响。
- 损耗： 导体损耗（铜粗糙度）、介质损耗（PCB 板材损耗因子 Df）会导致信号衰减和高频分量损失（信号“变圆”）。
- 阻抗控制： 必须严格控制差分对的特性阻抗（通常为 85Ω 或 100Ω 差分），阻抗不连续（过孔、连接器、线宽变化）会引起反射。
- 串扰： 相邻走线之间的电磁耦合会干扰信号（近端串扰 NEXT / 远端串扰 FEXT）。
- 抖动： 时序上的微小偏差（确定性抖动 DJ / 随机抖动 RJ）会减少接收端正确采样数据的“时间窗口”。
- 电源完整性： 为 SERDES 收发器提供极其干净、纹波极小的电源。
- 电源噪声： 高速开关电流会产生噪声，通过电源网络耦合到敏感的模拟接收电路或时钟电路。
- 同步开关噪声： 多个通道同时开关时产生的地弹噪声。
- 参考时钟： 需要非常低抖动、低相位噪声的高质量时钟源，时钟布线同样需要严格的 SI 控制。
- 散热： 高速 SERDES 芯片功耗可能较高，需要良好的散热设计。
- 信号完整性： 这是首要挑战。高速串行信号（可达数十 Gbps）极易受到 PCB 物理特性的影响。
-
SERDES PCB 设计的关键策略与技术：
- 选择合适的 PCB 材料：
- 对于高速 SERDES（尤其 > 10Gbps），必须选用 低损耗板材。常用型号如 Rogers RO4000 系列、Panasonic Megtron 6/7、Isola FR408HR、Nelco N4000-13 EPSI 等。这些材料的 介电常数稳定 且 损耗因子低。
- 精心设计叠层结构：
- 提供明确的、连续的参考平面（通常是地层）。
- 差分对应尽可能靠近参考平面，以减少损耗并控制阻抗。
- 为高速信号层配置合适的参考平面（避免跨分割）。
- 考虑信号的返回路径。
- 严格的差分走线设计：
- 阻抗控制： 使用 PCB 设计工具的阻抗计算器，根据板材、线宽、线距、介质厚度精确设计差分阻抗（85Ω/100Ω）。
- 等长匹配： 差分对内的两根线长度必须非常接近（通常要求 < 5mil 甚至更严格），以保持差分信号的对称性，抑制共模噪声。
- 长度匹配： 不同通道或收发器之间的走线长度也需要匹配（根据协议要求，如 PCIe Gen5 要求非常严格）。
- 最小化弯曲： 使用大圆弧或 45° 角走线（避免 90° 角），在需要长度匹配时使用平滑的蛇形线。
- 间距： 遵循 3W 规则（相邻差分对边缘间距 >= 3 倍差分线宽）或更严格的规则（如 5W）来抑制串扰。到其他信号（尤其是模拟、时钟）的间距应更大。
- 优化过孔设计： 过孔是主要的阻抗不连续点和损耗来源。
- 尽量少用过孔： 高速差分对最好避免换层。如需换层，限制次数（最好不超过 2 次）。
- 背钻： 对于高速信号（> 10Gbps），强烈建议采用 背钻技术 移除过孔中未使用的导电柱（残桩），显著减少阻抗不连续和反射。
- 微型过孔 / 盘中孔： 在 HDI 板上可以使用尺寸更小的过孔。
- 过孔反焊盘： 在参考平面上围绕过孔钻出比过孔焊盘更大的隔离孔，防止过孔与参考平面短路，并为信号提供更好的返回路径。
- 电源完整性设计：
- 多层专用电源/地层： 提供低阻抗电源分配网络。
- 电源分割与隔离： 将噪声较大的数字电源与敏感的模拟电源（如 SERDES PLL、RX 电路）隔离。使用磁珠、π型滤波或电源隔离模块。
- 本地去耦： 在 SERDES 芯片每个电源引脚附近放置 多种容值（如 10uF, 1uF, 0.1uF, 0.01uF, 0.001uF）的 高质量陶瓷电容，覆盖宽频段。极小容值电容（如 0.001uF）要极度靠近引脚。
- 低电感回路： 电容的 GND 焊盘要非常靠近芯片的 GND 引脚，使用多个过孔连接到地层，缩短电流回路。
- 接地设计：
- 坚固完整的地平面： 提供信号低阻抗返回路径。
- 分割与连接： 数字地和模拟地可能需要分割，但要在噪声源头下方或通过特定点（如单点连接或电容耦合）连接，避免形成开槽天线。分割策略需谨慎评估。
- 连接器选型与设计：
- 选择专门为高速信号设计的连接器（如 Samtec FireFly™, TE Connectivity STRADA Whisper, Molex BiPass™）。
- 仔细设计连接器引脚区域的走线，保持阻抗连续性和最小化长度差异。
- 确保连接器有良好的屏蔽和接地。
- 仿真驱动设计：
- 布线前仿真： 使用 SI 工具（如 Ansys HFSS, SIwave, Cadence Sigrity, HyperLynx）分析拓扑结构、端接方案、预估损耗和反射。
- 布线后仿真： 提取实际布线的参数模型（S 参数），进行详细的信道仿真（损耗、阻抗、串扰、眼图、抖动分析），确保满足协议标准（如 PCIe, Ethernet, SATA, USB）的规范要求。
- 电源完整性仿真： 分析 PDN 阻抗、电压波动（纹波）、同步开关噪声。
- 符合协议规范： 严格遵守目标高速协议（如 PCIe, 10/25/40/100/400GbE, USB3/4, SATA, SAS, JESD204B/C）的物理层规范（如插损、回损、串扰限制、抖动预算）。
- 选择合适的 PCB 材料：
总结：
SERDES PCB 设计是高速数字设计的核心和难点。其关键在于通过精心选择材料、优化叠层、严格控制阻抗和长度匹配、最小化过孔影响、设计强大的电源完整性以及利用先进的仿真工具，来保证高速串行信号在传输过程中具有极佳的 信号完整性 和 电源完整性。目标是让接收端能正确无误地恢复出原始数据，满足日益增长的高速数据传输需求。这需要工程师兼具深厚的理论基础和丰富的实践经验。如果你正在进行具体的设计，建议深入研究目标协议规范并使用专业的仿真工具进行验证。
