ad的pcb怎么测量距离

分享:

在 Altium Designer(AD)的 PCB 编辑器中测量距离主要有以下几种常用方法,都非常直观:

? 1. 报告两点间距离(中心到中心 / 点对点)

  • 操作:
    1. 在 PCB 编辑器环境下。
    2. 菜单栏选择 Reports -> Measure Distance
    3. 或者使用快捷键 Ctrl + M
  • 功能: 测量任意两个点(或可捕捉的对象中心点)之间的直线距离(欧几里得距离)。
  • 步骤:
    1. 执行命令后,光标会变成十字。
    2. 点击第一个点(起点)。尽量靠近你想测量的第一个对象(如焊盘中心、导线端点、过孔中心等),软件会尝试捕捉。
    3. 点击第二个点(终点)。同样尽量靠近目标点。
  • 结果: 弹出一个信息框显示:
    • Distance:两点之间的直线距离(X/Y方向的合成距离)。
    • X Distance:两点在 X 轴方向上的差值(绝对距离)。
    • Y Distance:两点在 Y 轴方向上的差值(绝对距离)。

? 2. 报告图元间距(边沿到边沿 / 对象间最小距离)

  • 操作:
    1. 在 PCB 编辑器环境下。
    2. 菜单栏选择 Reports -> Measure Primitives
    3. 或者使用快捷键 Ctrl + Shift + G
  • 功能: 测量两个独立 PCB 对象(导线、焊盘、填充区、过孔、字符串等图元)之间的 最短边缘间距。这是检查电气安全间距(Clearance)最常用的方法。
  • 步骤:
    1. 执行命令后,光标会变成十字。
    2. 点击第一个图元(例如一条导线的边缘)。
    3. 点击第二个图元(例如一个焊盘的边缘)。
  • 关键: 一定要点击到你想测量的实际图元对象上(边缘附近即可,软件会自动捕捉到边缘),而不是空白处或网格点。鼠标悬停时对象会高亮,确认高亮的是目标对象后再点击。
  • 结果: 弹出一个信息框显示:
    • Minimum Distance:两个选中图元之间的最小边缘距离(即安全间距)。
    • Location:测量发生的位置坐标(通常是距离最近的两点坐标)。
    • From Object / To Object:分别显示你选择的两个图元的具体信息(类型、层、网络等)。

? 3. 动态测量(光标位置实时显示距离)

  • 操作:
    1. 确保状态栏可见(通常在软件窗口底部)。
    2. 在 PCB 编辑器中,按住 Ctrl 键不动
    3. 移动鼠标
  • 功能: 光标当前位置相对于 上一次鼠标左键单击位置 的动态距离会实时显示在状态栏的中间区域。
  • 显示内容: 状态栏会显示:
    • dx:光标当前位置与参考点在 X 轴上的差值。
    • dy:光标当前位置与参考点在 Y 轴上的差值。
    • d:光标当前位置与参考点之间的直线距离(sqrt(dx^2 + dy^2))。
    • ang:线段与水平轴的角度。
  • 用途: 快速估算距离和方向,非常方便直观。要重置参考点,只需在按住 Ctrl 的同时再次单击鼠标左键。

? 总结和提示

  • 点对点距离:Reports -> Measure Distance (Ctrl + M)。
  • 对象间最小间距:Reports -> Measure Primitives (Ctrl + Shift + G)。这是检查布线间距是否符合规则最常用的方法。
  • 快速估算: 按住 Ctrl 键移动鼠标看状态栏。
  • 单位: 测量的单位与你当前 PCB 文档设置的单位一致(毫米 mm 或 密尔 mil)。可以在设计界面右下角点击 Units 切换,或在 View -> Toggle Units 切换。
  • 捕捉: 在测量时 (Ctrl + MCtrl + Shift + G),确保合适的捕捉选项开启(如电气网格捕捉 Shift + E),以便精确捕捉到对象的点或边缘。
  • 结果窗口: 前两种方法弹出的结果窗口可以拖动到不碍事的地方,或者关闭。窗口中的数据可以被选中并复制。

选择哪种方法取决于你需要测量的具体是什么距离。在 PCB 设计中,测量图元间距 (Measure Primitives) 是验证设计规则(尤其是安全间距)是否符合要求的最直接手段。? 在布线时灵活运用这些测量工具,能极大提高设计效率!

pcb如何测量距离

打开Altium designer软件和pcb图,无论pcb图是否完工,我们都可以随时查看其大小,以便随时修改。

2019-06-04 17:08:39

嘉立创EDA专业版PCB距离测量操作

距离测量大体分两种: 一种是点到点距离测量,另一种是边到边距离测量(边缘间距的测量)。 1、点到点距离测量 注意:激活点到点距离测量命令需要在PCB空白地方右键打开“吸附”功能(快捷键

2023-03-31 08:05:02

PCB技术的距离测量介绍

距离测量大体分两种:一种是点到点距离测量,另一种是边到边距离测量(边缘间距的测量)。

2020-10-15 10:14:10

PADS Layout中怎样测量距离

我们在进行PCB设计的时候,经常会需要测量器件到器件,线到线之间的距离,接下来就为大家讲解在layout中测量距离的两种方法。

2022-11-11 09:23:41

如何在PCB Pads 3D布局中使用测量命令

学习如何使用“测量距离”和“最小距离测量”命令在PCB垫3 d布局。

2019-10-31 07:02:00

AD CAM文件如何测量距离

AD CAM文件是用于广告测量的一种工具和方法,帮助广告商了解广告效果和投资回报率。在AD CAM文件中,距离是一个重要的指标,可以帮助衡量广告影响力的范围和深度。本文将详细介绍AD CAM文件中

2024-01-08 10:16:17

pcb板边安全距离是多少合适?

pcb板边安全距离是多少合适? PCB板边安全距离是指PCB板上电路的边缘与板的边界之间的最小安全距离,该距离的确定对于确保电路的可靠性和防止电路之间的干扰非常重要。本文将详细探讨PCB板边安全距离

2024-01-17 16:38:07

为大家讲解在layout中测量距离的两种方法

我们在进行PCB设计的时候,经常会需要测量器件到器件,线到线之间的距离,接下来就为大家讲解在layout中测量距离的两种方法。

2022-11-11 09:19:26

如何理解PCB设计的爬电距离?

一站式PCBA智造厂家今天为大家讲讲PCB设计爬电距离要求与走线规则有哪些?PCB设计爬电距离要求与走线规则。在PCB设计中,爬电距离和走线规则是关键的考虑因素,尤其是在高压电路和高频电路的设计中

2024-08-15 09:23:16

ZDS02单孔距离测量方案

ZDS02单孔距离测量方案 应用背景 在一些特殊保护的环境下,对被测物的测量只能通过一个孔径(如孔、管道……)测量,对防护措施要求十分严格。 检测方案 我们选择用ZDS02进行测量,因为这个传感器

2022-09-13 11:46:53

AD中的三种测量距离的方式

在AD中主要有三种测量距离的方式:点到点的距离测量,菜单栏命令Reports→MeasureDistance,快捷键为“RM”或Ctrl+M。

2019-07-21 09:13:00

详解pcb粗糙度测量,分享测量技巧

详解pcb粗糙度测量,分享测量技巧

2024-03-12 11:28:46

大量程、高精度的绝对距离测量方法

随着科学技术的不断发展,在很多领域对于绝对距离测量精度提出了更高的需求。绝对距离测量是精密工程测量发展的重要推动力,高精度和绝对测距的大范围特点, 具有重要的研宄价值和应用前景。quDIS是在绝对距离测量方法上具有独特的测量优势,为提高测量精度不断发展和进步。

2022-03-15 16:14:57

PCB安全距离是多少

PCB安全距离是多少

xyz628 2021-04-26 06:18:59

pcb的爬电距离之解决方案大全

pcb的爬电距离之解决方案大全

2024-03-14 15:26:37

详解pcb电路板的高压安全距离

详解pcb电路板的高压安全距离

2023-11-09 17:00:10

红外测距最大的稳定测量距离是多少?

红外测距最大的稳定测量距离是多少

tianyu5655 2023-10-30 06:08:12

Altium Designer三种测量距离方式的区别

在AD中主要有三种测量距离的方式:Ⅰ:点到点的距离测量,菜单栏命令Reports→MeasureDistance,快捷键为“RM”或Ctrl+M。 如依次点选中两个电阻的焊盘中心,可以测量出这两个焊

郑振宇altium 2019-10-29 14:24:33

VX9000光学扫描成像测量机:一键测量PCB孔径、孔距、线宽、线距、平面度……

要求,业内迫切需要一种新型的、测量效率高的设备。各种PCB测量项目一.平面尺寸1)PCB的外形长宽、孔径(圆孔、方孔、异形孔)、孔到孔的距离、孔到边(线)的距离、槽

2022-03-04 16:32:39

工业镜头测量中的“工作距离”是什么?

工业镜头作为机器视觉系统中的核心组件,在自动化生产、质量检测和精密测量等领域发挥着关键作用。其中,“工作距离”(WorkingDistance,简称WD)是一个至关重要的参数,它直接影响系统

2025-12-06 16:46:35

脉冲回波法如何测量电缆故障距离

`请问脉冲回波法如何测量电缆故障距离?`

elecfans电答 2019-12-12 14:27:37

请问有什么办法能选取多段相连接的线段并测量距离

在看凡亿PCB在线的6层pcb视频教程的时候,如何操作,同时选择了2个net相关链的线段,然后测量距离?如图所示我看到鼠标点了一下,再点了一下,然后2个net的所有track,都选择上了。很神奇

哥来也半步颠 2019-06-28 05:35:02

高压PCB设计:如何把控爬电距离和间隙距离

本帖最后由 松山归人 于 2021-4-14 17:11 编辑 详情见附件。高压PCB设计:如何把控爬电距离和间隙距离?当我是本科生时,我做了很多电化学蚀刻。我把它放在我的简历上多年,因为采访

张飞电子学院郭嘉 2021-04-14 16:18:14

什么是电气间隙,什么是爬电距离PCB为什么要开槽?

什么是电气间隙,什么是爬电距离PCB为什么要开槽? 电气间隙是指在电气设备或电路中,两个相邻的电极之间的最短距离。它主要用于防止因电气设备或电路元件之间的电荷迁移而引起的电气击穿。电气间隙的大小

2023-12-07 13:53:55

Pcb的哪些工艺要求会影响射频的发射距离

Pcb的哪些工艺要求会影响射频的发射距离

zhaozhongyuanz2 2019-09-28 21:39:45

AD软件中点对点的测量距离 边缘与边缘间距的测量方法介绍

AD软件中点对点的测量距离 边缘与边缘间距的测量方法介绍Altium提供了两种方式进行测量,一种是点对点的测量,一种是边缘和边缘的距离测量,其操作命令分别是:1)点对点

郑振宇altium 2021-03-22 21:47:02

PCB设计中的爬电距离:确保电路板安全可靠

一站式PCBA智造厂家今天为大家讲讲什么是PCB设计爬电距离?PCB设计爬电距离的重要性。在电子制造业中,PCB设计是至关重要的一环。而在PCB设计中,爬电距离是一个关键概念,直接关系到电路板

2024-09-26 09:39:42

电路布局——pcb线与线最小距离

PCB线距指的是PCB上两条线之间的最小间距。该距离通常用于避免电气干扰和保证电路可靠性。具体的线距要求取决于设计规范、应用环境和制造工艺等因素。

2023-09-21 10:25:40

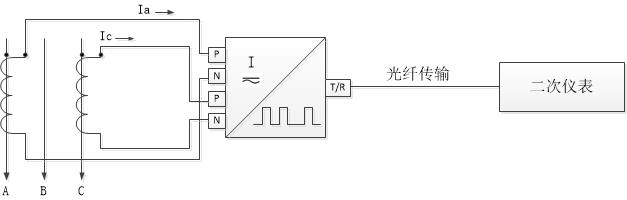

电流互感器远距离测量解决方案
