好的，四轴飞行器（无人机）的PCB原理图是其电子系统的核心蓝图，定义了所有电子元件（如微控制器、传感器、电机驱动器等）如何通过铜走线连接在一起以实现飞行控制功能。一份完整的四轴PCB原理图通常包含以下关键模块，并用中文示意其连接关系：
核心模块图示概念：
-
主控制器 (MCU / Flight Controller - FCU):
[CPU](例如 STM32F4/F7/H7 系列、ESP32-S3)- 连接：
[电源稳压器]->VCC(提供工作电压，如 3.3V)[晶振]->OSC_IN,OSC_OUT(提供时钟)[调试接口](SWD/JTAG) ->SWDIO,SWCLK,RESET,GND(烧录调试)[无线接收机接口]->UART_RX(或其他协议如 SBUS, IBUS, SPI 对应引脚) (接收遥控信号)[传感器总线](SPI / I2C) ->SCK,MISO,MOSI,CS/SCL,SDA(连接IMU, 气压计等)[电调接口](PWM / DShot / OneShot) ->TIMx_CH1,TIMx_CH2,TIMx_CH3,TIMx_CH4(输出电机控制信号)[LED接口](如 WS2812) ->GPIO(控制状态指示灯)[USB接口]->DP,DM,VUSB,GND(连接电脑配置/调试)[BOOT引脚]->GPIO(通过下拉/上拉电阻设置启动模式)[GND]-> 连接到系统地平面。
-
惯性测量单元 (IMU):
[加速度计+陀螺仪芯片](例如 MPU6050, ICM-20602, BMI270, ICM42688-P)[磁力计芯片](例如 QMC5883, IST8310) - 可选但推荐- 连接 (通常通过 SPI 或 I2C 总线):
VCC->[电源稳压器 3.3V](或传感器专用LDO)GND->[系统地]SCL/SDI/SDA->[MCU I2C_SCL / SPI_MOSI]SDA/SDO/AD0->[MCU I2C_SDA / SPI_MISO]SCK/SCLK->[MCU I2C_SCL / SPI_SCK](I2C不需要区分SCK/MOSI/MISO)CS/FSYNC->[MCU GPIO](片选或帧同步)INT->[MCU 外部中断引脚](数据就绪中断)
-
气压计 (Barometer):
[气压传感器](例如 BMP280, MS5611, DPS310)- 连接 (通常通过 I2C 或 SPI):
VCC->[电源稳压器 3.3V]GND->[系统地]SCL/SDI/SDA->[MCU I2C_SCL / SPI_MOSI]SDA/SDO/AD0->[MCU I2C_SDA / SPI_MISO]SCK/SCLK->[MCU I2C_SCL / SPI_SCK]CS->[MCU GPIO](如果是SPI)
-
电源管理与分配 (Power Management):
[锂电池输入接口](XT30/60, PH2.0, JST) ->VBAT+,VBAT- / GND[主稳压器](例如 DC-DC Buck 或 LDO) ->VIN: VBAT+,GND: VBAT-,VOUT: [系统主电源轨，如 5V 或 10V][二次稳压器](通常 LDO) ->VIN: [主电源轨],VOUT: [3.3V](给 MCU, 传感器供电)[滤波电容]->VBAT+ -> GND,[主电源轨] -> GND,3.3V -> GND(多个位置，不同容值)[电压分压采样电路](电阻分压网络) ->VBAT+ -> [分压点] -> ADC_IN(连接到MCU的ADC输入引脚，用于监测电池电压)[电调供电]->VBAT+,VBAT-直接或通过PCB大电流走线分配到[电调接口的电源引脚]
-
电机电子调速器接口 (ESC Interface):
[4组信号接口](通常为 3-pin 排针/排母: 信号, 电源+, 电源-)- 连接：
信号线-> 分别连到[MCU PWM/DShot 输出引脚]电源+->[VBAT+](大电流走线!)电源-->[VBAT- / GND](大电流走线!)
-
无线接收机接口 (Receiver Interface):
[接收机信号输入接口](通常是 3-pin 或单 pin)- 连接：
信号线->[MCU UART_RX 或特定协议引脚]电源+->[主电源轨 5V](或 3.3V，取决于接收机)GND->[系统地]
-
串行通信接口 (Serial Ports):
[UART 接口](通常是 4-pin: GND, +5V/3.3V, TX, RX)- 连接：
TX->[MCU UART_TX 引脚]RX->[MCU UART_RX 引脚]+V->[主电源轨 5V 或 3.3V]GND->[系统地]
- (用于连接 GPS 模块、数传电台、OSD 模块、外设等)
-
LED 状态指示 (Status LEDs):
[LED](通常带限流电阻)- 连接：
阳极->[MCU GPIO]阴极->[GND](共阴极) 或：阴极->[MCU GPIO]阳极->[电源 3.3V](共阳极)
- (或连接可编程 RGB LED 如 WS2812 的数据线到 MCU GPIO)
-
USB 接口 (USB Interface):
[USB 连接器](Micro-USB, USB-C)- 连接：
VBUS->[可选保险丝/限流] -> [MCU VUSB 或 5V 电源轨](有时用于供电)D+->[MCU USB_DP]D-->[MCU USB_DM]GND->[系统地]SHIELD->[系统地](可选)
-
辅助电路 (Supporting Circuits):
[复位电路](电阻 + 电容 / 专用复位芯片) ->[MCU RESET 引脚][启动模式选择](BOOT0 引脚通过电阻下拉或上拉到 GND/VCC)[外部晶振](例如 8MHz, 16MHz, 24MHz) ->[MCU OSC_IN, OSC_OUT](并联负载电容到 GND)[无源蜂鸣器](带驱动三极管/场效应管) ->[MCU GPIO][TF卡槽](用于 Blackbox 日志) ->[MCU SDIO 或 SPI 接口]
关键设计要点：
- 电源完整性： VBAT+ 输入、电调供电走线要足够宽以满足大电流要求（>10A甚至更高）。各电源层级（VBAT -> 主电源 -> 3.3V）需合理滤波（电容组合）。
- 信号完整性： 高速总线（如 SPI 连接 IMU）走线应尽量短、等长、避免交叉干扰。必要时加终端电阻或串联阻尼电阻。
- 接地： 单点接地设计至关重要！通常 VBAT- 首先连接到主电源电容接地端和大功率地平面，再通过一点连接到数字地平面（数字器件、MCU、传感器等共用）。避免形成接地环路。
- 传感器布局： IMU 应尽可能安装在 PCB 中心，远离振动源（如电机、电调）和热源（如电机驱动器、稳压器）。必要时使用软性硅胶减震固定。
- EMI/EMC 考虑： 适当添加去耦电容、磁珠隔离敏感区域。屏蔽罩（Can）是改善 IMU 性能的常用手段。电机驱动回路应紧凑。
- 接口保护： 重要的外部接口（如接收机、串口）可考虑添加 ESD 保护二极管或 TVS 管。
示意图符号举例：
- 电阻：
---[R]---或~~~~(波浪线) - 电容：
---| |---(无极性) 或---|(+) (-)|---(有极性) - 芯片：方框
[IC名称]引出引脚PIN1,PIN2... - 连接点：
* - 电源：
VCC (3V3),VBAT,GND - 接地符号：
⏚或GND
重要提示：
- 以上是一个高度概括和通用的模块化描述。实际原理图会包含具体的芯片型号、引脚号、电阻电容值、网络标号等详细信息。
- 开源飞控项目（如 Betaflight, iNav, ArduPilot）的官方目标板原理图是最好的学习资源。
- 设计四轴PCB的原理图需要扎实的电子电路知识、熟悉元器件选型、了解PCB布局布线规则以及飞行控制系统的需求。
- 强烈建议从研究成熟的开源飞控板原理图开始学习。
如果你需要某个特定功能模块（如特定 IMU 的连接细节、DShot 电调接口、某种稳压电路）的更具体原理图片段描述，或者有具体的设计问题，欢迎提出！
需要我帮你设计一个特定需求（如 F4 飞控 + SPI IMU + DShot）的小型四轴核心板的原理图框架吗？
【开源分享】STM32四轴飞行器
（ST-LINK等）,预留串口用于连接上位机进行PID调参4.使用者需具备一定电子基础以及四轴飞行器相关知识，工程并非打板焊接下载程序即可飞行，需进行动力分配、PID调参等5.PCB工程以外的问题，看小马哥
剑寒九州
2022-06-08 14:56:47
【第7期】每周精选之四轴飞行器设计资料汇总
17 4层四翼飞行器PCB设计入门到精通课程精选设计资料：四轴飞行器DIY全教程合集（程序+原理图+四轴PID）（免费分享）最新整理匿名四轴上位机和飞控经典代码微型四轴飞行器原理图_STM32遥控器
elecfans短短
2019-06-14 15:09:59
四轴飞行器的硬件
四轴飞行器的硬件，一般分为两大类，一类是使用空心杯电机的微型四轴，一种是使用无刷电机的四轴飞行器，体积较使用空心杯的微型四轴要大很多。空心杯四轴：该四轴一般直接用PCB做机架，玩具厂家也会开模
juanll5
2021-09-13 07:37:28
使用Cadence Allegro绘制DragonFly四轴飞行器
最近在学习小马哥的Cadence课程，该系列课程为学习笔记：使用Cadence Allegro绘制小马哥DragonFly四轴飞行器(STM32F4主控)PCB四层板教程。1. 准备工作
小萃米
2021-11-25 08:02:37
四轴飞行器的电机有哪些？
目前有微型四轴，也有像小米、大疆的四轴飞行器。 今天无刷的先不谈，只谈有刷的空心杯电机。 1、目前用在四轴飞行器上的空心杯电机电机有哪些型号？ 2、每种型号空心杯电机的最大升力好多、消耗电流多少？ 电机与桨叶怎么选型，有什么关系，升力应当怎么计算？
生龙活虎3
2023-11-06 06:54:53
HC-SR04+MS5611的四轴飞行器PCB设计
四轴飞行器通过调节四个电机转速来改变旋翼转速，实现升力的变化，从而控制飞行器的姿态和位置。结构上，本次应用中使用四轴飞行器的飞行模式是 X 模式，如图“图 1.1”所示，四轴飞行器的四个电机一对正转，一对反转使得垂直方向旋转的反扭矩平衡, 从而保证了飞行的稳定。四轴飞行器可以用作航拍、玩具等，
2019-08-16 09:16:00
四轴飞行器的结构原理及发展方向
四轴飞行器又称四旋翼飞行器、四旋翼直升机，简称四轴、四旋翼。四轴飞行器的四个螺旋桨都是电机直连的简单机构，十字形的布局允许飞行器通过改变电机转速获得旋转机身的力，从而调整自身姿态。因为它固有的复杂性
2020-05-09 10:45:37
【设计技巧】四轴飞行器姿态算法
角，这是快速解算，结合三轴地磁和三周加速度得到漂移补偿和深度解算。 姿态的数学模型 坐标系 姿态解算需要解决的是四轴飞行器和地球的相对姿态问题。地理坐标系是固定不变的，正北，正东，正上构成了坐标系的X，Y
fhbding
2019-07-14 05:00:00
主要介绍四轴飞行器的硬件结构
引言本篇文章主要介绍四轴飞行器的硬件结构。前半篇文章介绍每种硬件的作用，后半部分会讲一些硬件选型的相关知识。本文大部分内容为原创，少部分内容搬运自其它博客或文章。对于搬运过来的内容，文末附上原文链接
ws2165946
2021-09-01 08:56:32
有福了！STM32四轴飞行器开源资料合集，含电路图、PCB、算法……
、基于STM32的四轴飞行器。资料非常全，需要的赶紧拿去下载地址：https://bbs.elecfans.com/jishu_516864_1_1.html3、调试记录：毕设开源，四轴飞行器
elecfans短短
2020-08-31 16:44:37
怎么设计一个简易的四轴飞行器系统
本文描述了一个简易四轴飞行器系统的设计实现，整个方案分为遥控控制板各飞行控制板两部分，通过2.4G无线模块进行控制通信，飞控系统采用IMU系统获取姿态信息根据反馈控制算法进行电机控制从而实现飞行控制
a7215433
2021-03-04 06:03:00

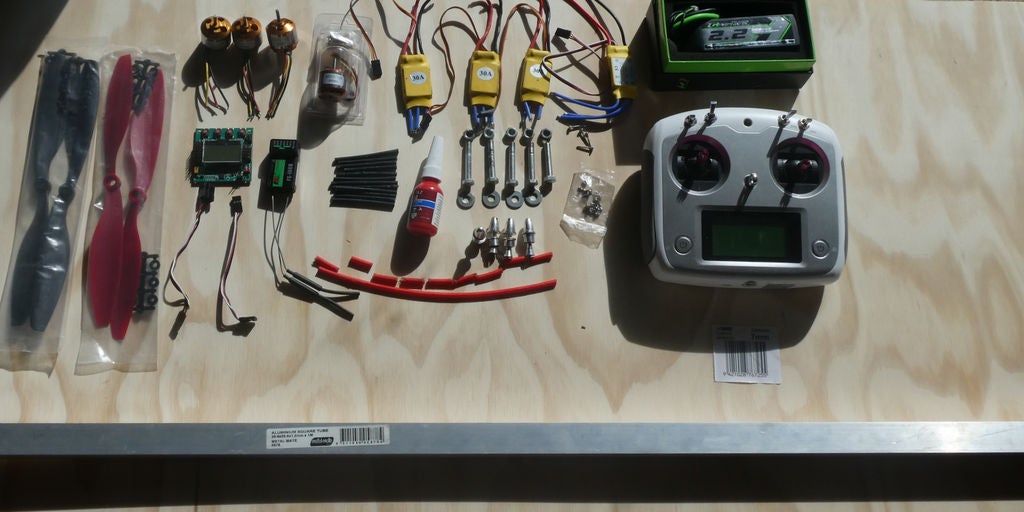

自制四轴飞行器DIY图解
您可能会发现四轴飞行器非常敏感。开始飞行的最佳方式是在离地面约1米的地方飞来飞去，左右飞行，然后开始将四轴飞行器绕成圆圈。它不喜欢“生涩”的飞行，所以学会尽可能保持你的控制动作。
2019-09-04 08:52:37
请问我仿照四轴飞行器画的核心板有什么不足之处？
所有有关的都传上去了，所用库是原点哥的四轴飞行器的库。核心板是从四轴飞行器的原理图中扣出来的。因为是第一次画板！ 很多规则都不太了解，所以请给位 帮帮忙指正~~谢谢~~ fou HART.rar (7.07 MB )
60user17
2019-08-22 04:36:03
Mikrokopter四轴飞行器拆解，电路原理图、无刷电调资料全面开源
`MikroKopter 四轴飞行器的控制板。它可以实现下列任务：测量三轴角速度测量三轴加速度数据测量大气压力，用于高度控制接收数字罗盘信号测量电池电压接收R/C 信号处理传感器数据以及计算真实角
elecfans短短
2019-10-12 14:17:38

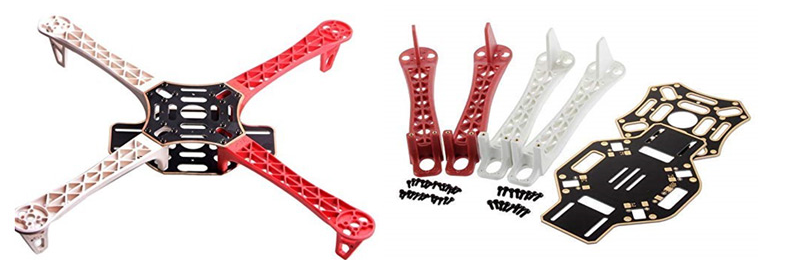

如何安装F450四轴飞行器
