在PCB设计软件中导入DXF文件时出现错误，常见原因及解决方案如下：
1. DXF文件版本过高
- 问题：PCB软件可能不支持高版本DXF格式（如AutoCAD 2023+）。
- 解决：
用AutoCAD或在线转换工具将DXF另存为低版本（建议DXF 2000/LT2000格式）。
2. 单位不匹配
- 问题：DXF文件单位（mm/inch）与PCB软件设置不一致，导致尺寸错误。
- 解决：
- 导出DXF时明确单位（在AutoCAD中输入
-DWGUNITS设置）。 - 导入PCB时手动选择匹配的单位（通常在导入对话框中有选项）。
- 导出DXF时明确单位（在AutoCAD中输入
3. 不支持的图形元素
- 问题：DXF包含PCB软件无法识别的对象（如样条曲线、三维实体、自定义线型）。
- 解决：
- 在AutoCAD中简化图形：
- 将样条曲线转为多段线：
SPLINEDIT→ 选择“转换为多段线”。 - 删除填充、文字、块参照等非必要元素。
- 只保留直线、圆弧、多段线等基本图形。
- 将样条曲线转为多段线：
- 在AutoCAD中简化图形：
4. 图层问题
- 问题：图层过多、命名含特殊字符，或关键图形在冻结/锁定层。
- 解决：
- 清理无用图层：在AutoCAD中用
PURGE命令删除冗余数据。 - 将图形合并到1-2个图层（如
0层）。
- 清理无用图层：在AutoCAD中用
5. 文件路径或名称问题
- 问题：文件路径过长、含中文字符或空格。
- 解决：
- 将DXF文件移至英文路径（如
C:\temp\design.dxf）。 - 文件名使用短英文+数字组合。
- 将DXF文件移至英文路径（如
6. 坐标超出范围
- 问题：图形远离原点（0,0），导致PCB软件无法处理。
- 解决：
- 在AutoCAD中将图形移动到原点附近：
- 全选图形（
Ctrl+A）。 - 输入
MOVE→ 选择基准点 → 输入目标点0,0。
- 全选图形（
- 在AutoCAD中将图形移动到原点附近：
7. 软件BUG或兼容性
- 解决：
- 更新PCB软件到最新版本。
- 尝试用其他工具转换格式（如先用LibreCAD打开DXF，再另存为低版本）。
通用排查步骤：
- 简化DXF：删除所有非轮廓、非槽孔元素（如标注、文字）。
- 检查图形封闭性：确保板框为闭合多段线（可用
PEDIT命令连接线段）。 - 分步导入：先导入板框图层，再导入其他元素。
⚠️ 若仍报错，记录错误提示内容（如“无效图元”），结合提示针对性解决。
PCB技术：PADS Layout如何导入DXF板框

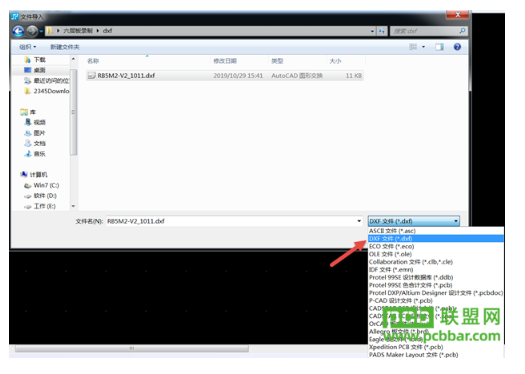

菜单栏中选择【文件】-【导入】，弹出的对话框中导入格式选择 DXF文件（*.eco）,然后选择要导入的文件，如图1-1所示； 图1-1 导入类型选择 #216;二步，点击打开，弹出DXF导入对话框，如图1-2所示； 图1-2 DXF导入 #216;第三步，在层选择区域中的【可用】是在PCB板中所有可以用到
2020-10-20 09:36:51
在PADS中导入PCB板的步骤详解
的设计的。 导入PCB之前，一般会先导入DXF板框，从而限定元器件摆放的整体位置。 正式打开软件过程中，不同于原理图的创建使用的是PADS logic，PCB的设计又是另外一个软件，使用的是PADS
gdfffa
2023-04-13 15:44:15
为什么在PCB图中导入logo时没有出现Browse?
我用的是AD09的版本，安装文件里有脚本，可是在PCB图中导入logo时没有出现Browse?
瓦德瓦155
2019-09-16 06:55:21
AD(Altium Designer)导入DXF和DWG选项不见了如何恢复
因为Altium Designer，画pcb板形状不是很方便，一般都是直接导入DXF或dwg格式，但是神奇的发现导入中DXF或dwg消失了。
2023-06-15 09:27:36
原理图如何导入PCB
PCB之前，一般会先导入DXF板框，从而限定元器件摆放的整体位置。 正式打开软件过程中，不同于原理图的创建使用的是PADS logic，PCB的设计又是另外一个软件，使用的是PADS layout。 导入DXF的操作也很简单，在工具菜单栏中可以直接进行选择。 导入时
2023-11-07 10:32:41

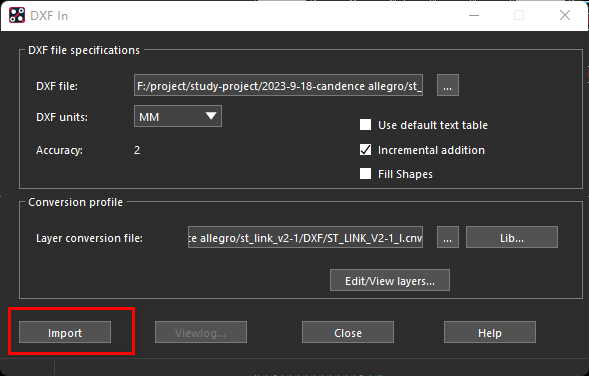

Allegro导入DXF文件的详细步骤
EDA工程师在PCB设计过程中，往往需要与结构工程师打交道，结构图纸即DXF文件就是结构工程师与EDA工程师沟通的媒介。本文针对Allegro导入DXF文件的详细过程做详细说明，本人看到网上大部分相关文章写得都比较糟糕，所以撰写本文以便更好地帮助读者解决问题。
2019-05-26 09:24:09
Allegro中导入Outline的方法步骤
在PCB设计过程中，EDA工程师常常需要匹配两代PCB的结构，这种情况下，将上一代PCB的Outline（板框）导入新的PCB设计文件中，就可以大大缩短时间，而且尺寸完全准确。我看到常常有网友检索类似的信息，所以打算图文并茂的方式为读者讲解Allegro中导入Outline的方法。
2019-06-16 10:11:46
Cadence Allegro DXF结构图的导入详细教程
很多消费类板卡的结构都是异形的，由专业的CAD结构工程师对其进行精准的设计，PCB布线工程师可以根据结构工程师提供的2D图（DWG或DXF格式）进行精准的导入操作，在PCB中定义板型结构。
2022-10-31 09:13:27
allegro导入DXF ISSUE失败
allegro导入DXF板后，错误操作直接将DXF线段shape板框，发现后我直接将DFX全部删掉，重新导入DFX为什么导入不成功了？是什么原因，是我操作问题吗？请大神指教
xiaojiazhu
2019-08-06 04:27:50
如何导入dxf文件到ad中？
我在郑老师的帖子里下载了一些压缩包，有cnv和dxf文件，我在网上找了好久的导入教程和视频，但是一直未能导入成功，希望大神能帮忙解决一下，我用的是ad10和17 两个版本
pm58
2019-08-09 00:36:41
关于灵活编辑应用DXF数据的分享和介绍
导入DXF 文件：File->Import->DXF。选择DXF文件路径，临时Cell name，使用单位和图形比例。勾选DXF layer mapping中需要导入的信息层，在User Layer
2019-10-11 15:09:21
CAM350导入dxf文件，线条无法保持原粗细
pdf文件里各线条有粗有细，AI打开并转成dxf文件，在CAM350里导入dxf文件，所有线条全部变成同一宽度的细线，但用abview打开dxf文件，在里面能看到原始面貌，说明dxf文件是带着线宽
音法自然
2022-02-06 06:45:55
Allegro在导入网表文件时出现报错的解决方法
Allegro在导入网表文件时或者运行软件的时候出现如下截图报错，很多网友找不到解决方法，其实是可以根据下面俩种方法去解决这个问题的。
2022-10-11 09:12:57
怎么在导入DXF时进行多选和框选板框？
导入DXF时，进行禁止布线层，需要复制那个机械层里面的框，怎么进行选择外围框，我看视频太快，不知道按什么键进行多选的。因为框没有连起来！
abc1763613206
2019-06-04 04:06:00
AD中同封装的焊盘报错怎么办

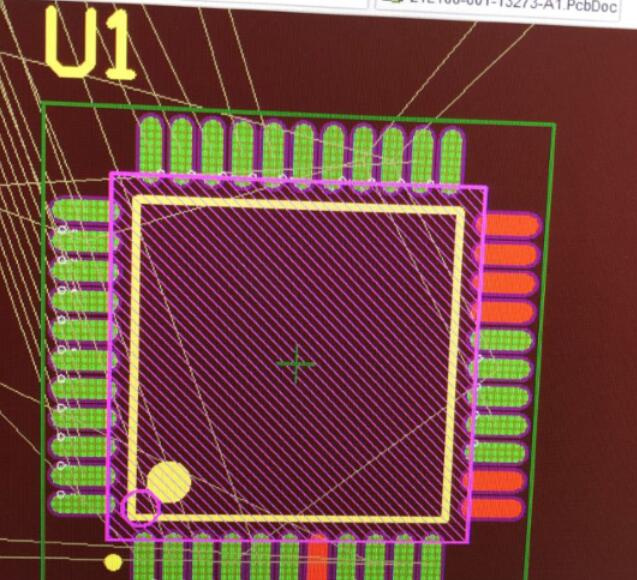

在将原理图通过网表导入或者直接导入的方式导入到PCB中，我们有时候可以看到同封装的焊盘在进行绿色报错，一般情况下是多管脚的IC元器件报错，例如可以看到如图5-15所示的报错情况。遇到这样的情况我们应该如何处理？
