在PCB设计中，过孔与铜箔平面（如电源层、地层）的连接方式通常分为十字连接（Thermal Relief） 和全连接（Direct Connect），选择取决于设计需求和电气特性：
-
十字连接（热焊盘 / Thermal Relief）
- 结构：过孔通过4根细导线（呈十字形放射状）连接到铜箔平面，中间留有隔热间隙。
- 用途：
- 焊接散热控制：防止焊接时铜箔平面吸热过快导致虚焊（避免“热岛效应”）。
- 拆卸便利性：减少导热面积，便于维修时拆卸元件。
- 适用场景：电源/地平面连接、需手工焊接的过孔。
-
全连接（Direct Connect / 实心连接）
- 结构：过孔直接与铜箔平面完全连接，无间隙。
- 用途：
- 低阻抗通路：提供最小的电流路径阻抗，降低压降和发热。
- 高频性能：减少连接点电感，利于高频信号回流。
- 适用场景：高电流路径（如电源输入）、高频信号回流地孔、对阻抗敏感的RF电路。
如何选择？
| 场景 | 推荐连接方式 | 原因 |
|---|---|---|
| 电源/地平面普通过孔 | 十字连接 | 避免焊接散热问题 |
| 大电流路径（>1A） | 全连接 | 降低阻抗，减少发热 |
| 高频信号接地过孔 | 全连接 | 最小化电感，优化信号完整性 |
| 手工焊接/维修区域 | 十字连接 | 便于拆卸元件 |
设计软件中的实现
- AD/Cadence/KiCad等工具：在铺铜规则设置中可自定义连接方式（如“Thermal Relief”和“Direct Connect”）。
- 自动处理：软件通常按默认规则生成连接，需根据设计需求手动调整关键过孔。
提示：多层板中，同一过孔在不同层可使用不同连接方式（如顶层十字连接便于焊接，底层全连接优化电气性能）。
怎么分别设置焊盘与过孔敷铜时的连接方式？
网络连接GND的焊盘我想敷铜的时候十字连接敷铜，但是对于缩短地回路的过孔我想直接（direct方式）连接敷铜，感觉十字连接的过孔好丑。我一般都是敷铜完毕之后在上过孔，但是有时修改板子需要重新敷铜，这样过孔的连接方式就会变成十字连接。请问哪位大神知道怎么分别设置焊盘与过孔敷铜时的连接方式？
爱雪爱雪
2019-08-28 04:36:04
十字开槽VS冠簧结构，连接器接触件如何选？
连接器主要由接触件、壳体、绝缘体、附件四个部分组成，其中接触件是连接器完成电连接功能的核心零件，又被称作接触端子。Amass XT系列连接器采用的接触件是十字开槽结构，第四代LC/LF/XL系列低压大电流连接器采用的接触件是冠簧结构。下面小编就带大家深入了解下，十字开槽结构与冠簧结构的特点与差异。
2024-12-25 08:43:46
【案例分享】Altium Designer焊盘为梅花状连接过孔为直接连接的方法
AltiumDesigner6焊盘为梅花(或十字)状连接，过孔为直接连接的方法：一、完成后效果二、PCB规则设置（PCBRULES）三、添加IsVia+四、添加InNamedPolygon（）五、添加网络名，在InNamedPolygon（）中的括号内插入网络
safaafd
2019-07-28 04:00:00
请问该怎么在Altium中移动器件和过孔后鼠标上的十字光标
我移动器件和过孔后鼠标上还有这个十字光标就跟个黏皮糖一样跟着鼠标，你必须在双击或者右击才能把他弄没有， 每次操作都要多一步，这样手累的厉害怎么解决啊，我不想多这一步，还是AD本身的操作就是这样设置的啊？
tianyu28
2019-07-19 05:35:10
如何处理orcad中的十字交叉线
orcad中十字交叉线应该怎么处理呢？ 答：在绘制电路图的过程中，由于电路的复杂情况，会出现一个网络连接几根线的情况，用过Wire连线的时候就会出现十字交叉的情况，我们在处理这种情况的时候，应该注意
2021-09-23 10:17:41
C语言十字消除游戏！详细思路+源码分享
十字消除，休闲小游戏，在规定时间内，只要是十字线能连接到的相同颜色的方块，就能获得相应的得分，如果点击后没有能够消除的方块会扣除时间，是一款益智小游戏。
2022-11-28 10:45:38
PCB设计如何更改焊盘与铜皮之间的连接方式
运用AD进行PCB设计的人都清楚，焊盘的连接方式为三种：一个是全连接，一个是十字连接也就是我们经常所说的花焊盘连接，还有一个就是不连接意思就是不进行设置。
2021-01-07 11:18:19
请问PCB界面鼠标自动变成十字该怎么办？
现在在PCB绘制界面，用鼠标左键选中某些元件，如下图：选中之后，松开左键，鼠标就会变成如下十字，如下图：这时需要再按一下左键，才能使十字箭头左键变成正常的鼠标箭头。以前不是这样的。以前选中以后鼠标箭头直接变成正常的箭头，不是变成十字。请问，我是哪里设置错了？
hvyweyrrwwrr
2019-09-16 10:25:26
高架十字迷宫实验原理
北京智鼠多宝品牌DB015型啮齿类动物（例如大鼠、小鼠）有探究行为，放入高架十字迷宫后会主动探究开臂，但又惧怕开臂中高悬敞开的环境。抗焦虑能够增加开臂探究活动，致焦虑剂则相反。高架十字迷宫实验视频
2023-03-21 16:46:48
什么是PCB过孔？PCB过孔有哪些类型？
今天是关于：PCB过孔、5种PCB过孔类型、PCB过孔处理工艺 一、PCB过孔是什么意思？ PCB过孔用于在多层PCB的各层、走线、焊盘等之间 建立电气连接 。如果用过孔连接多层板可以减小 PCB
2023-07-25 19:45:01
铺铜和Clearance规则的优先级
，过孔的十字连接也出来了但这种优先级的奇怪问题，在全连接的时候就很无语，比如下面因为全连接相当于air gap=0，这样它就一定会被走线的clearance区域盖住，其结果就是上图这样，DGND反而被一圈铺铜给包起来了。。。
hokvens
2020-02-12 22:26:22

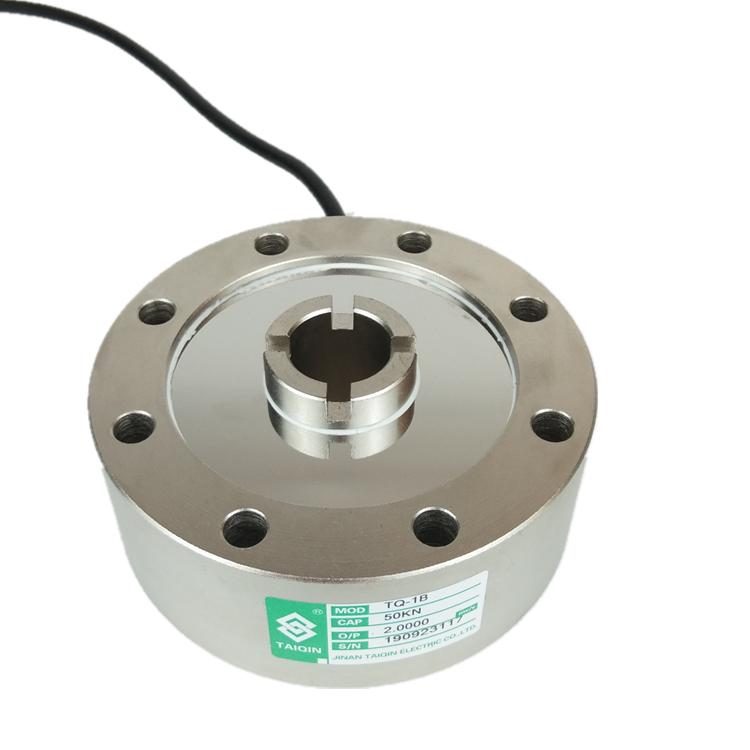

济南TQ-1B十字槽轮辐式测力传感器
