在PCB设计中，电压本身并不直接决定所需的线宽，真正决定电源/电压线宽的核心因素是电流大小、允许的温升以及PCB铜箔厚度。电压主要影响的是线间距（电气间隙和爬电距离），以防止高压击穿或爬电。
以下是确定PCB电压线（电源线、功率线）宽度的要求和关键考量因素：
核心决定因素
-
电流 (I):

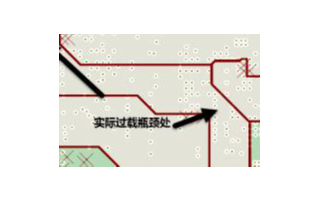

- 这是最关键的参数。流经导线的电流越大，产生的热量（I²R）就越多。为了控制导线电阻（R）和温升，需要更大的横截面积，也就是更宽的线宽（或更厚的铜厚）。
- 必须计算或预估线路中的最大持续电流。
-
允许温升 (ΔT):
- 导线允许升高多少温度？温升要求越高（即允许温度升得越高），则相同电流下所需的线宽就越小。温升要求越低（即导线温度必须越接近环境温度），则线宽需要越大。
- 常见参考值：10°C（对温度敏感或高可靠性应用），20°C（一般应用），有时30°C或更高（空间受限且环境温度不高时）。IPC标准常用10°C或20°C温升。
- 更高的允许温升 = 更小的最小线宽。
-
铜箔厚度 (OZ):
- 标准厚度有 0.5 oz (≈17.5 μm), 1 oz (≈35 μm), 2 oz (≈70 μm) 等。铜箔越厚，相同线宽下能承载的电流越大。也即在相同电流要求下，厚铜箔可以用更窄的线宽。
- 更厚的铜箔 = 更小的最小线宽（承载相同电流时）。
-
布线所在层 (外层 vs. 内层):
- 外层（顶层/底层）导线散热条件通常优于内层导线。因此，在相同电流、铜厚、温升要求下，内层导线需要比外层导线更宽才能达到相同的温升。
- 内层布线通常需要更宽的线宽（相比外层）。
? 如何查找或计算最小线宽
-
使用 IPC 标准图表/公式：
- IPC-2221: 提供了通用PCB设计标准，包含基于温升、铜厚和电流估算线宽的图表和公式。这是最常用的参考。
- IPC-2152: 更新的标准，提供了更精确的非保守估计模型，考虑了导体间距、板厚、介质材料等因素对散热的影响。结果通常比IPC-2221更宽松（即相同条件下允许更窄的线宽）。
- 方法： 根据你选定的标准（常用IPC-2221）、铜厚（如1oz）、允许温升（如20°C）以及估算的最大电流，在标准提供的图表上查找对应的最小线宽。也可以使用在线计算器（搜索"PCB Trace Width Calculator"）或EDA软件内置的工具（如KiCad, Altium Designer的线宽计算器）。
-
在线计算器：
- 网上有很多基于IPC-2221或IPC-2152的免费PCB走线宽度计算器。只需输入电流、铜厚、温升要求（有时还需选择外层/内层），即可得到推荐的最小线宽。这是最便捷的方法。
-
EDA软件工具：
- 专业的PCB设计软件（如Altium Designer, KiCad, Cadence Allegro, Mentor PADS等）通常内置了基于IPC标准的线宽计算工具。在设置设计规则或布线时可以直接调用。
? 电压的影响（主要是间距）
- 高电压：
- 电气间隙: 导线之间或导线到其他导体（焊盘、覆铜区）之间的最短空气距离。需要根据工作电压（和峰值电压）以及应用环境（如污染等级）来确定，参考安全标准如IEC 60950-1（ITE设备）、IEC 60664-1（低压系统绝缘配合）、UL等。
- 爬电距离: 沿着绝缘材料表面（PCB板表面）的最短距离。同样取决于工作电压、污染等级和材料的CTI（相比漏电起痕指数）。
- 高压设计要点:
- 高压线周围需要更大的安全间距（电气间隙和爬电距离）。
- 可能需要开槽（Slot） 来增加爬电距离。
- 避免锐角布线，减少尖端放电风险。
- 高压区域可能需要禁止覆铜（No Copper Zone） 或特殊处理的隔离区。
- 高压线宽本身 仍主要由电流决定（高压下的电流可能很小，例如信号级别的电压检测线），但高压走线通常也会故意加宽一些，以增加物理强度和可靠性，减少意外损坏的风险，并方便满足间距要求（宽线之间更容易留出足够间距）。不过，加宽不是强制的电流要求，更多是工程实践。
- 低压线宽 主要由电流决定，间距要求通常比较容易满足。
? 工程实践建议
- 留有余量： 理论计算的最小线宽通常是刚好满足温升的临界值。在实际设计中，强烈建议增加20%-50%甚至更多的余量。例如，计算需要10mil的线宽，实际布线使用15mil或20mil。这提高了可靠性、降低了压降、增强了工艺容差。
- 考虑压降： 对于长距离走线或电流较大的低压线路（如电源输入线），即使线宽满足温升要求，也要计算导线上的压降 (ΔV = I * R)。确保压降在可接受范围内（如小于电源电压的3%-5%）。如果压降过大，需要增加线宽或铜厚。
- 并联走线： 对于极大电流，单根线宽可能变得不切实际（太宽占空间或制造困难）。此时可以采用多条较窄的平行线并联走线，等效增加截面积。注意并联线之间要有足够间距以散热。
- 覆铜区/电源平面： 对于主电源（如VCC, GND），最理想的方式是使用整块覆铜区（Polygon Pour）或专门的电源/地层。这提供了极低的阻抗、极好的载流能力和散热性。
- 高频/交流电流： 对于高频信号或开关电源的功率回路，还需要考虑趋肤效应。高频电流集中在导体表面，导致有效截面积减小、交流电阻增大。此时可能需要比直流计算值更宽的线宽，或采用特殊结构（如扁平编织线、多股线等效）。
- 标注与检查： 在PCB设计中明确标注关键电源网络的预期电流和计算的最小线宽要求。使用DRC（设计规则检查）工具设置相应的线宽约束并进行检查。
? 总结关键步骤
- 确定关键参数： 最大持续电流 (I)、铜箔厚度 (oz)、允许温升 (ΔT, 如20°C)、走线位置（外层/内层）。
- 查找/计算最小线宽： 使用IPC标准（常用IPC-2221图表）、在线计算器或EDA工具，基于以上参数找到满足温升要求的最小线宽。
- 增加设计余量： 将计算得到的最小线宽乘以一个安全系数（如1.2-1.5），作为实际布线的最小线宽。
- 检查压降： 对于长走线或大电流低压线路，计算压降是否可接受。若不可接受，进一步加宽线宽或加厚铜箔。
- 考虑电压（间距）： 根据工作电压和安全标准（如IEC 60950, UL），确定并遵守电气间隙和爬电距离要求。高压线可酌情额外加宽以提高鲁棒性?。
- 优化设计： 考虑使用覆铜区/电源平面；对于特大电流可并联走线；高频需考虑趋肤效应。
- 设置规则与DRC： 在PCB设计软件中设置相应的线宽和间距规则，并进行DRC检查。
记住：线宽的核心是电流和散热，电压的核心是间距和安全。 没有"电压线宽"的固定值，必须根据具体应用的电流、温升要求和铜厚来计算确定。
